Kabelový žlab SKS-Magic® 60 FT 3050 | 100 | 60 | 1,5 | Ne | pozinkováno | Ocel | žárově zinkováno ponorem

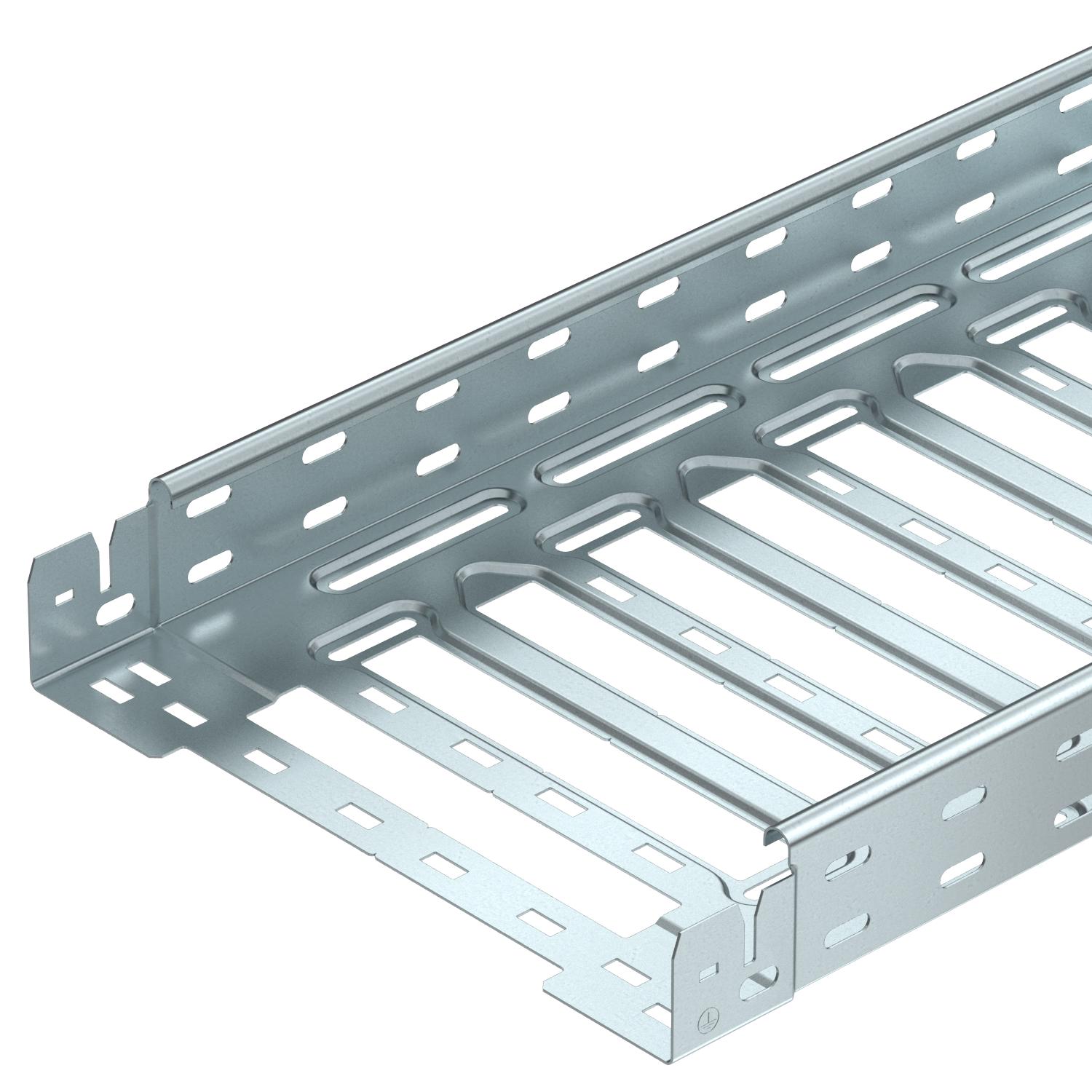

Kabelový žlab SKS-Magic® 60 FT

Obj. č. 6059473 | EAN 4012195832607

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	60 mm

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

Kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Kabelový žlab má nepřetržitou boční perforaci 7 x 20 mm pro instalaci dalších spojovacích a montážních komponent.

Od šířky kabelového žlabu 200 mm s 30% perforací. Podle směrnice VdS 2092 tedy vhodný i pro použití ve sprinklerových systémech.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ano
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Magnetický útlum stínění bez víka	20 dB
Magnetický útlum stínění s víkem	50 dB
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne

Provedení spojky	Integrovaná spojka
Rozměr	60x100x3050
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1,5 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	5800 mm²
Užitečný průřez	58 cm²
Zachování funkčnosti	Ne

Rozměry

Délka	3050 mm
Rozměr B	100 mm
Rozměr L	30 mm

Rozměr y	62 mm
Šířka	100 mm
Výška	60 mm

Zatížení

Vzdálenost podpěr 1,5 m	3 kN/m
Vzdálenost podpěr 2,0 m	2,25 kN/m

Vzdálenost podpěr 2,5 m	1,58 kN/m
Vzdálenost podpěr 3,0 m	1 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	6,3251 kg CO2e / 1 metr
CO₂ Footprint (GWP)	6,3251 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Zatěžovací diagram kabelového žlabu typu SKSM 60

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKSM 610 FT	3050 mm	100 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059473	m	3 m
SKSM 615 FT	3050 mm	150 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059475	m	3 m
SKSM 620 FT	3050 mm	200 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059477	m	3 m

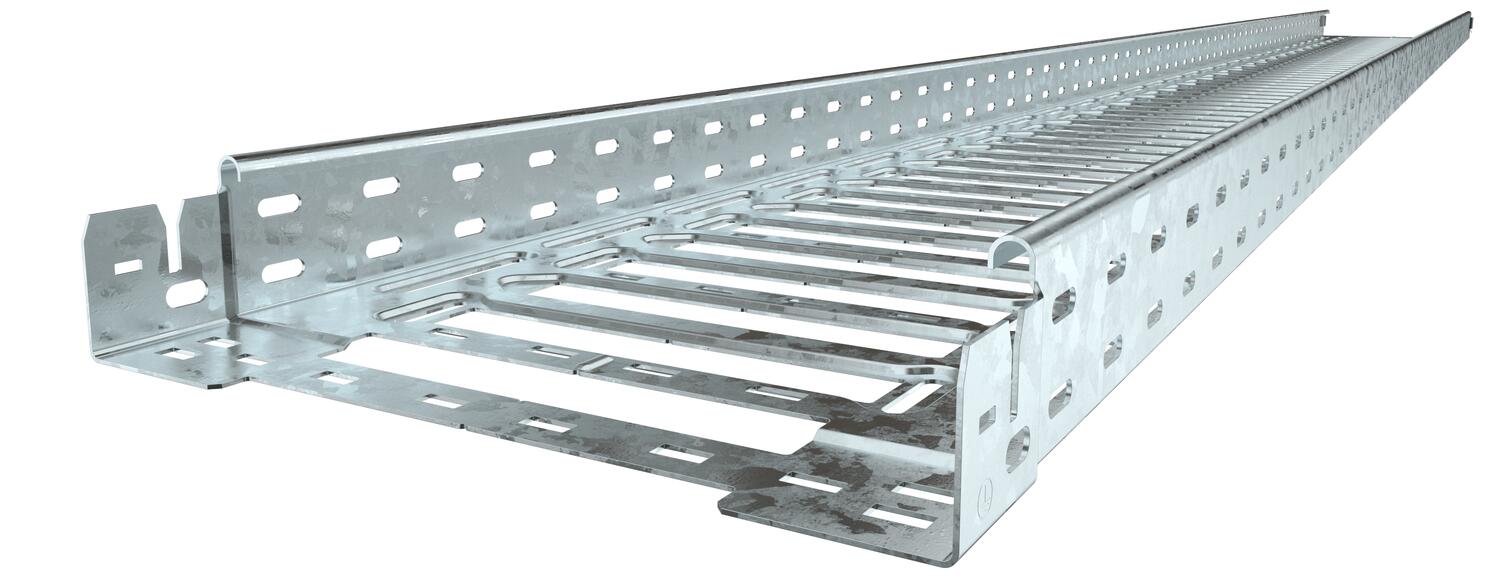

SKSM 630 FT	3050 mm	300 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059479	m	3 m
SKSM 640 FT	3050 mm	400 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059481	m	3 m
SKSM 650 FT	3050 mm	500 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059483	m	3 m
SKSM 660 FT	3050 mm	600 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059485	m	3 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Víko s otočnou západkou, FT	DRL 100 FT	6051340	m	3 m

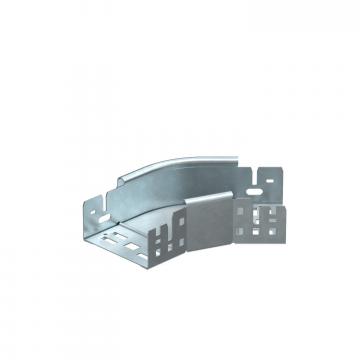

45° oblouk 60 FT	RB 45 610 FT	6036130	Kus	1 Kus

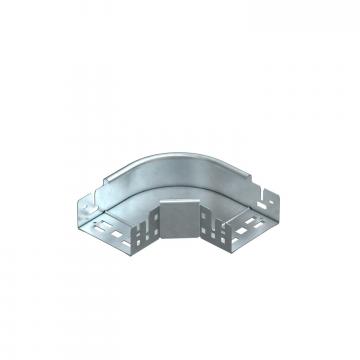

Oblouk 90°, bočnice 60 FT	RB 90 610 FT	6036590	Kus	1 Kus
Oblouk s nastavitelným úhlem 60 FT	RB W 610 FT	6037120	Kus	1 Kus
Vestavný odbočný díl 60 FT	RAA 610 FT	6042211	Kus	1 Kus
Díl T 60 FT	RT 610 FT	6038130	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 100 DD	6052703	m	3 m
Přepážka 60 DD	TSG 60 DD	6062327	m	3 m
