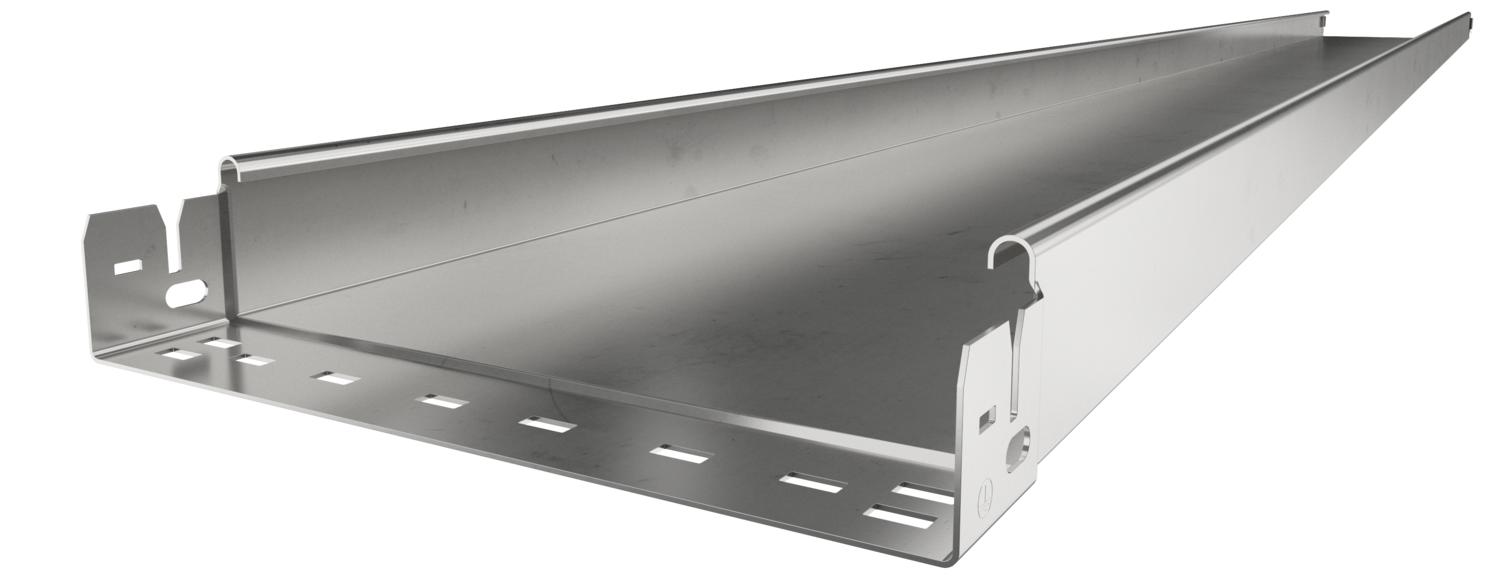

Kabelový žlab SKS-Magic® 60 neděrovaný A2

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	60 mm

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Barva	ocelová

Materiál	Nerez ocel, materiál 1.4307

Povrch	Holé, dodatečně ošetřeno

Popis výrobku

Popis výrobku

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Barva	ocelová
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Materiál	Nerez ocel, materiál 1.4307
Montážní děrování ve dně	Ne
Nerezová ocel, mořená	Ne
Povrch	Holé, dodatečně ošetřeno
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka

Rozměr	60x100x3050
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1,5 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	5800 mm²
Užitečný průřez	58 cm²
Zachování funkčnosti	Ne

Délka	3050 mm
Rozměr B	100 mm

Šířka	100 mm
Výška	60 mm

Vzdálenost podpěr 1,5 m	2,6 kN/m
Vzdálenost podpěr 2,0 m	1,9 kN/m

Vzdálenost podpěr 2,5 m	1,1 kN/m
Vzdálenost podpěr 3,0 m	0,55 kN/m

CO2 stopa (GWP) od kolébky po bránu	17,4196 kg CO2e / 1 metr
CO₂ Footprint (GWP)	17,4196 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKSMU 610 A2	3050 mm	100 mm	60 mm	1,5 mm	Ne	ocelová	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6059722	m	3 m
SKSMU 620 A2	3050 mm	200 mm	60 mm	1,5 mm	Ne	ocelová	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6059726	m	3 m
SKSMU 630 A2	3050 mm	300 mm	60 mm	1,5 mm	Ne	ocelová	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6059728	m	3 m
SKSMU 640 A2	3050 mm	400 mm	60 mm	1,5 mm	Ne	ocelová	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6059730	m	3 m
SKSMU 650 A2	3050 mm	500 mm	60 mm	1,5 mm	Ne	ocelová	Nerez ocel, materiál 1.4307	Holé, dodatečně ošetřeno	6059732	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Sada podélných spojek Magic A2	KTSMV 610 A2	6068958	Kus	1 Kus
Oblouk 90°, bočnice 60 A2	RB 90 610 A2	6036620	Kus	1 Kus
Vestavný odbočný díl 60 A2	RAA 610 A2	6042311	Kus	1 Kus
Víko s otočnou západkou, A2	DRL 100 A2	6052878	m	3 m
Přepážka 60 A2	TSG 60 A2	6062084	m	3 m
