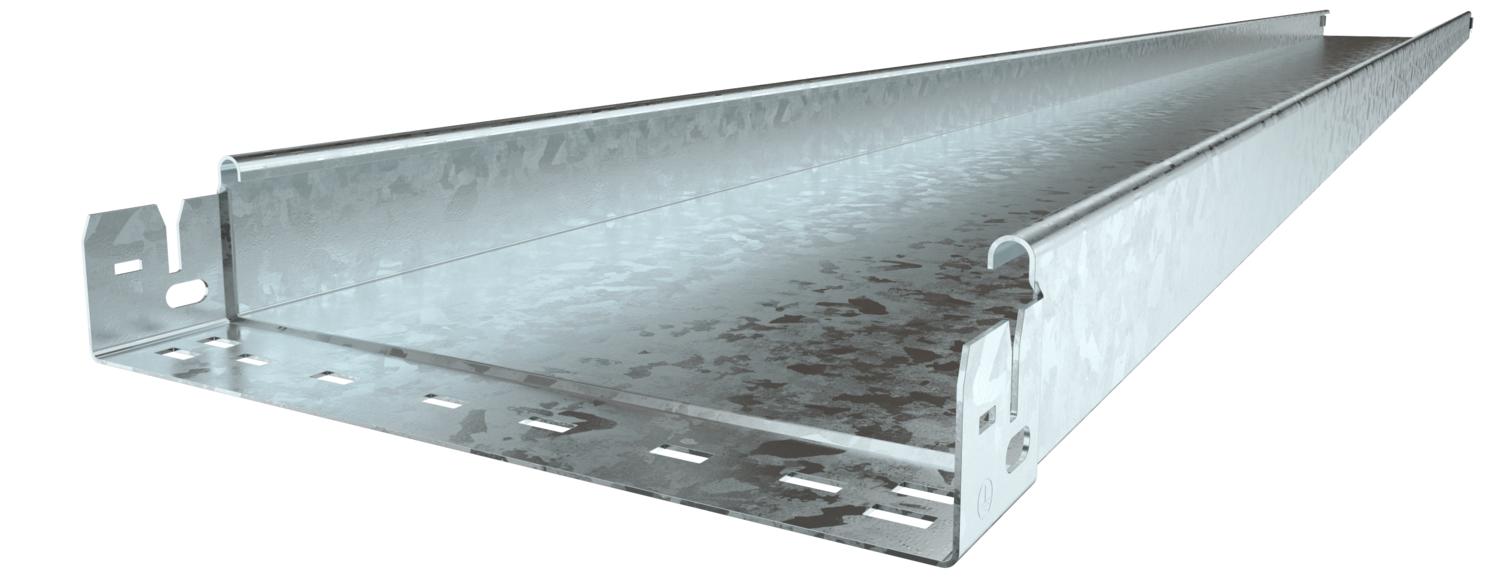

Kabelový žlab SKS-Magic® 60 neděrovaný FT

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	60 mm

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Materiál	Ocel
Montážní děrování ve dně	Ne
Nerezová ocel, mořená	Ne
Odpovídá požadavkům ROHS	Ano
Povrch	žárově zinkováno ponorem
Produktová řada	Řada SKSM
Provedení pro velká rozpětí	Ne

Provedení spojky	Integrovaná spojka
Rozměr	60x100x3050
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1,5 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	58 cm²
Užitečný průřez	5800 mm²
Zachování funkčnosti	Ne

Délka	3050 mm
Rozměr B	100 mm

Šířka	100 mm
Výška	60 mm

Vzdálenost podpěr 1,5 m	2,6 kN/m
Vzdálenost podpěr 2,0 m	1,9 kN/m

Vzdálenost podpěr 2,5 m	1,1 kN/m
Vzdálenost podpěr 3,0 m	0,55 kN/m

CO2 stopa (GWP) od kolébky po bránu	6,4805 kg CO2e / 1 metr
CO₂ Footprint (GWP)	6,4805 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKSMU 610 FT	3050 mm	100 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059705	m	3 m
SKSMU 615 FT	3050 mm	150 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059707	m	3 m
SKSMU 620 FT	3050 mm	200 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059709	m	3 m
SKSMU 630 FT	3050 mm	300 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059711	m	3 m
SKSMU 640 FT	3050 mm	400 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059713	m	3 m
SKSMU 650 FT	3050 mm	500 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059715	m	3 m
SKSMU 660 FT	3050 mm	600 mm	60 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059717	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Víko s otočnou západkou, FT	DRL 100 FT	6051340	m	3 m
45° oblouk 60 FT	RB 45 610 FT	6036130	Kus	1 Kus
Oblouk 90°, bočnice 60 FT	RB 90 610 FT	6036590	Kus	1 Kus
Oblouk s nastavitelným úhlem 60 FT	RB W 610 FT	6037120	Kus	1 Kus
Vestavný odbočný díl 60 FT	RAA 610 FT	6042211	Kus	1 Kus
Díl T 60 FT	RT 610 FT	6038130	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 100 DD	6052703	m	3 m
Přepážka 60 DD	TSG 60 DD	6062327	m	3 m
