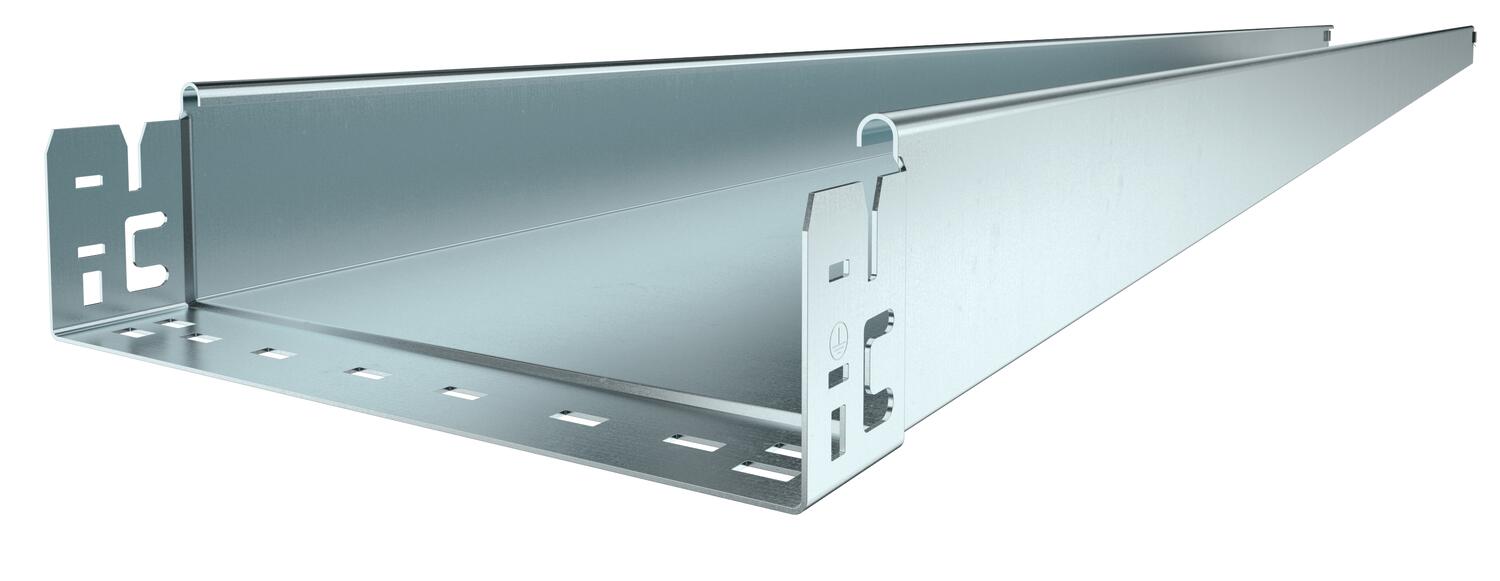

Kabelový žlab SKS-Magic® 85 neděrovaný FS

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	85 mm

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	pásově zinkováno

Popis výrobku

Popis výrobku

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Materiál	Ocel
Montážní děrování ve dně	Ne
Nerezová ocel, mořená	Ne
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka

Rozměr	85x300x3050
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1,5 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	25300 mm²
Užitečný průřez	253 cm²
Zachování funkčnosti	Ne

Délka	3050 mm
Rozměr B	300 mm

Šířka	300 mm
Výška	85 mm

Vzdálenost podpěr 1,5 m	2,8 kN/m
Vzdálenost podpěr 2,0 m	2,25 kN/m

Vzdálenost podpěr 2,5 m	1,5 kN/m
Vzdálenost podpěr 3,0 m	0,75 kN/m

CO2 stopa (GWP) od kolébky po bránu	20,1702 kg CO2e / 1 metr
CO₂ Footprint (GWP)	20,1702 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKSMU 820 FS	3050 mm	200 mm	85 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059766	m	3 m
SKSMU 830 FS	3050 mm	300 mm	85 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059768	m	3 m
SKSMU 840 FS	3050 mm	400 mm	85 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059770	m	3 m
SKSMU 850 FS	3050 mm	500 mm	85 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059772	m	3 m
SKSMU 860 FS	3050 mm	600 mm	85 mm	1,5 mm	Ne	pozinkováno	Ocel	pásově zinkováno	6059774	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Oblouk 90°, bočnice 85 FS	RB 90 830 FS	6036704	Kus	1 Kus
Díl T 85 FS	RT 830 FS	6038214	Kus	1 Kus
Víko s otočnou západkou, FS	DRL 300 FS	6052304	m	3 m
Přepážka 85 FS	TSG 85 FS	6062114	m	3 m
