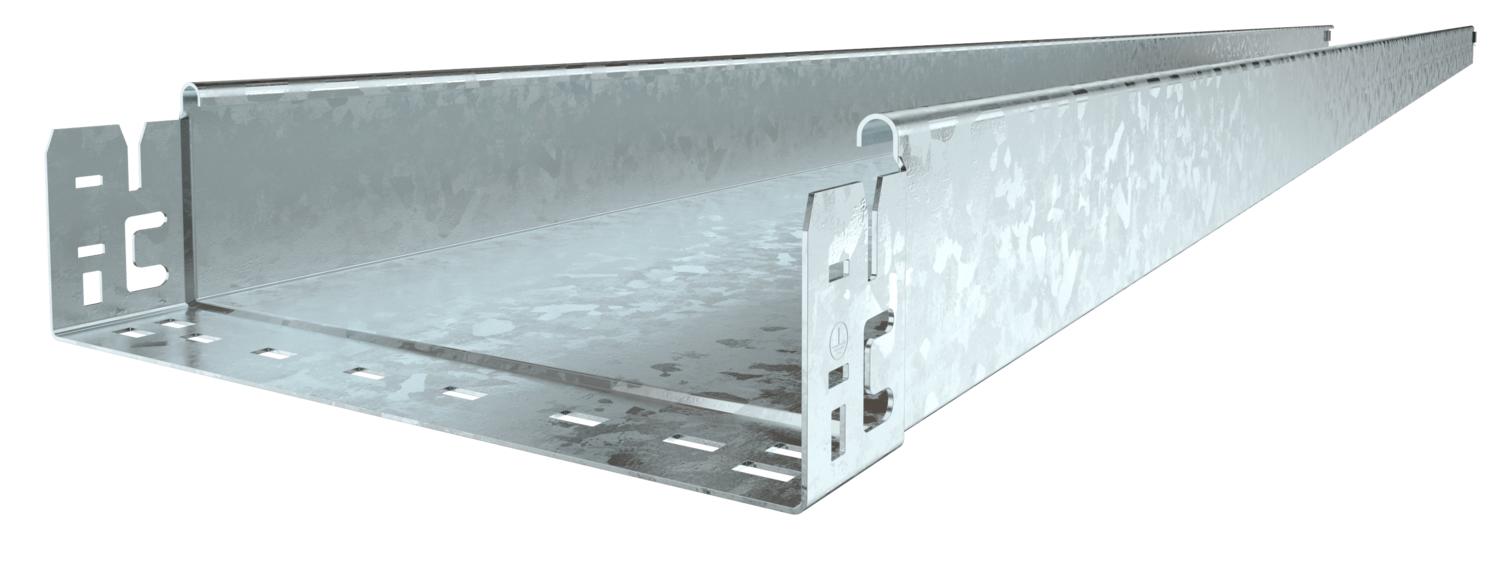

Kabelový žlab SKS-Magic® 85 neděrovaný FT

Obj. č. / Typ

Délka	3050 mm

Šířka

Výška	85 mm

Tloušťka plechu	1,5 mm

Zachování funkčnosti	Ne

Barva	pozinkováno

Materiál	Ocel

Povrch	žárově zinkováno ponorem

Popis výrobku

Popis výrobku

Neděrovaný kabelový žlab s integrovaným rychloupevňovacím systémem. Užitečná délka kabelového žlabu činí 3 000 mm.

Nepřerušené vyrovnání potenciálů je zaručeno i bez doplňkových součástí.

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ne
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Materiál	Ocel
Montážní děrování ve dně	Ne
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka

Rozměr	85x100x3050
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Tloušťka plechu	1,5 mm
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečná délka	3000 mm
Užitečný průřez	83 cm²
Užitečný průřez	8300 mm²
Zachování funkčnosti	Ne

Délka	3050 mm
Rozměr B	100 mm

Šířka	100 mm
Výška	85 mm

Vzdálenost podpěr 1,5 m	2,8 kN/m
Vzdálenost podpěr 2,0 m	2,25 kN/m

Vzdálenost podpěr 2,5 m	1,5 kN/m
Vzdálenost podpěr 3,0 m	0,75 kN/m

CO2 stopa (GWP) od kolébky po bránu	7,7697 kg CO2e / 1 metr
CO₂ Footprint (GWP)	7,7697 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Technické údaje

Všechny typy

Typ	Délka	Šířka	Výška	Tloušťka plechu	Zachování funkčnosti	Barva	Materiál	Povrch	Obj. č.	Množství	Nejm. prod. jedn.
SKSMU 810 FT	3050 mm	100 mm	85 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059779	m	3 m
SKSMU 820 FT	3050 mm	200 mm	85 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059783	m	3 m
SKSMU 830 FT	3050 mm	300 mm	85 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059785	m	3 m
SKSMU 840 FT	3050 mm	400 mm	85 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059787	m	3 m
SKSMU 850 FT	3050 mm	500 mm	85 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059789	m	3 m
SKSMU 860 FT	3050 mm	600 mm	85 mm	1,5 mm	Ne	pozinkováno	Ocel	žárově zinkováno ponorem	6059791	m	3 m

Příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Víko s otočnou západkou, FT	DRL 100 FT	6051340	m	3 m
Oblouk 45°, bočnice 85 FT	RB 45 810 FT	6036230	Kus	1 Kus
Oblouk 90°, bočnice 85 FT	RB 90 810 FT	6036712	Kus	1 Kus
Vestavný odbočný díl 85 FT	RAA 810 FT	6042231	Kus	1 Kus
Díl T 85 FT	RT 810 FT	6038230	Kus	1 Kus
Víko s otočnou západkou, DD	DRL 100 DD	6052703	m	3 m
Přepážka 85 DD	TSG 85 DD	6062331	m	3 m
