Kanál, plný, zaklapávací, výška 100–150 mm 2400 | 200 | 100 | 150 | 3

Kanál, plný, zaklapávací, výška 100–150 mm

Obj. č. 7424500 | EAN 4012195244479

Obj. č. / Typ

Délka	2400 mm

Šířka

Výška kanálu, min.	100 mm

Výška kanálu, max.	150 mm

Kryty	3

Popis výrobku

Popis výrobku

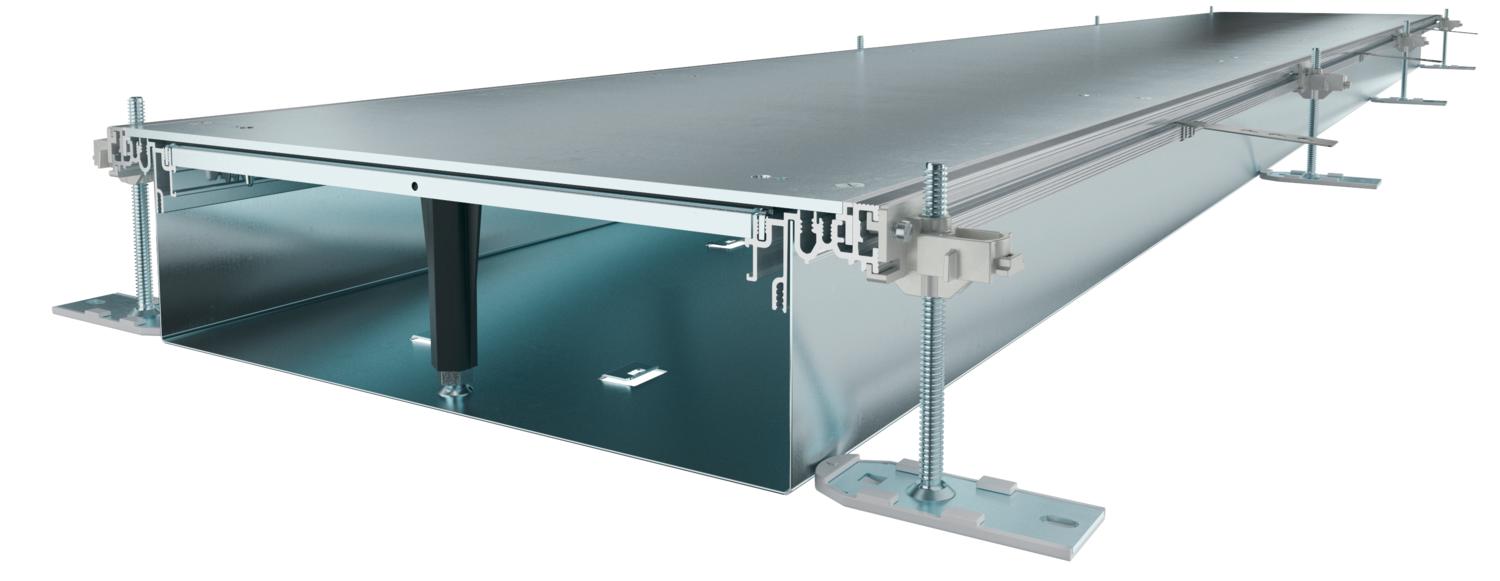

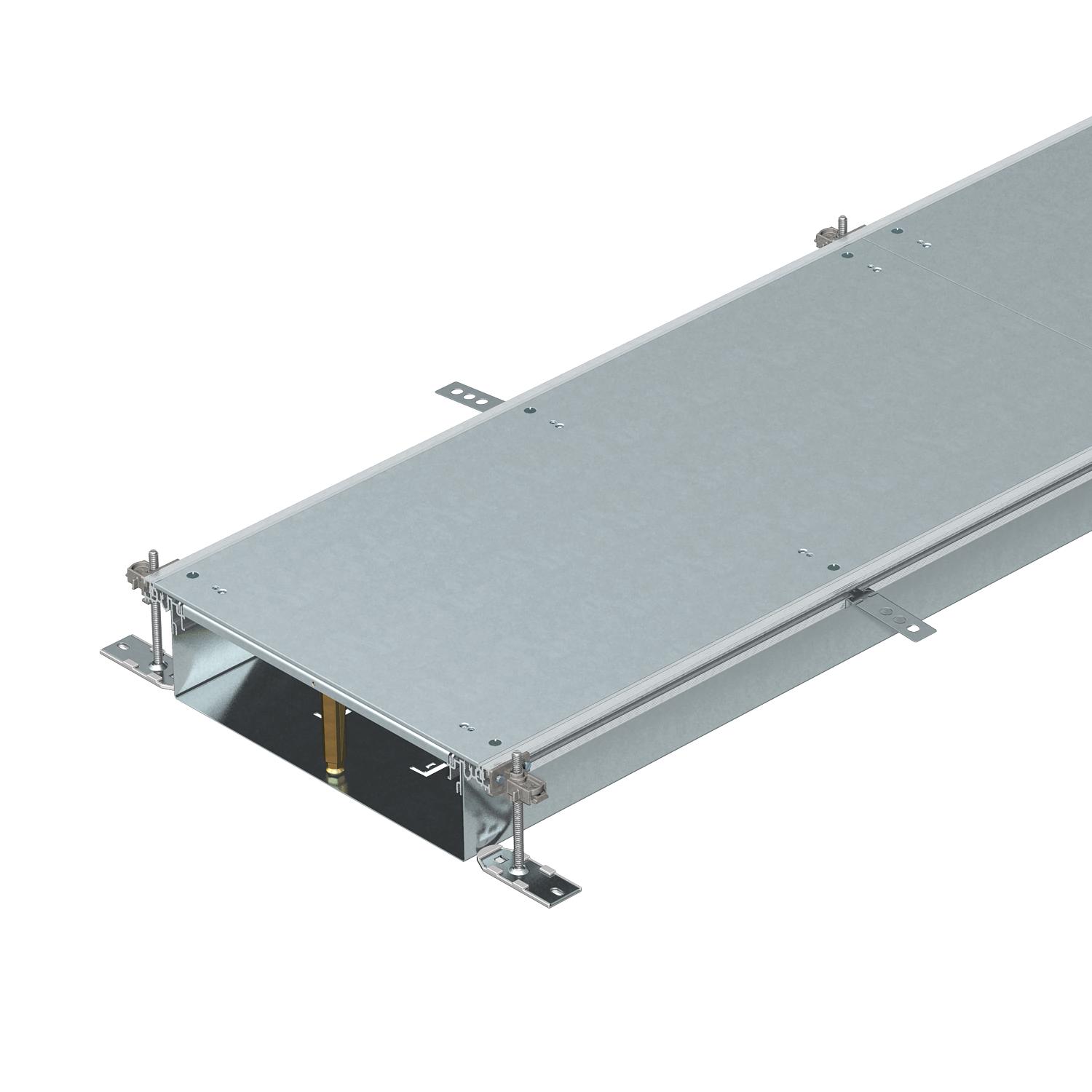

Kanál připravený k montáži, se třemi samočinně zaklapávacími plnými víky k uložení vedení, sestávající ze spodního dílu kanálu (opěrka dna s bočnicemi a příložnými profily pro podlahovou krytinu) a víka kanálu. Opěrka dna s přidržovacími jazýčky pro samokontaktní montáž přepážek. Součástí dodávky je šest výškově nivelizovatelných upevňovacích úhelníků, šest kotev do mazaniny a těsnění víka (tři kusy u kanálů jmenovité šířky 200 a 300) nebo nivelizovatelné podpěry víka: tři kusy u kanálů jmenovité šířky 400 a šest kusů u kanálů jmenovité šířky 500 a 600. Víko kanálu je při dodání sešroubováno, zaklapávací prvky jsou namontovány.

Se třemi samočinně zaklapávacími plnými víky (L = 800 mm).

Technické údaje

Technické údaje

CO2 stopa (GWP) od kolébky po bránu	54,9886 kg CO2e / 1 metr
Délka	2400 mm
Kryt montážního otvoru	Ne
Kryty	3
Materiál	Ocel
Minimální výška mazaniny	100
Montážní otvor	bez
Montážní otvor pro krabici na podlahu	Ne
Možnost instalace těsnění	Ano
Nivelační rozsah, max.	150 mm
Nivelační rozsah, min.	100 mm
Oddělitelné	Ne
Odnímatelný vrchní díl	Ano
Plech dna	Ano
Počet nasaditelných přepážek	1

Počet protažení	2 St.
Počet stanovených vestavných jednotek	3
Povrch	pásově zinkováno
Rozměr	2400x200x100
S přepážkou	Ne
S přesahem	Ano
S připojovacím otvorem	Ne
Šířka	200 mm
S vyrovnáním potenciálů	Ne
Tloušťka materiálu víka	4
Upevnění přepážky	nasunutí
Upevnění víka zaklapáváním	Ano
Vhodné pro dilatační spáru	Ne
Výška kanálu, max.	150 mm
Výška kanálu, min.	100 mm

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška kanálu, min.	Výška kanálu, max.	Kryty	Obj. č.	Množství	Nejm. prod. jedn.
OKA-W20010050R	2400 mm	200 mm	100 mm	150 mm	3	7424500	m	2,4 m
OKA-W30010050R	2400 mm	300 mm	100 mm	150 mm	3	7424502	m	2,4 m
OKA-W40010050R	2400 mm	400 mm	100 mm	150 mm	3	7424504	m	2,4 m
OKA-W50010050R	2400 mm	500 mm	100 mm	150 mm	3	7424506	m	2,4 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Konstrukční sada pro úhlovou odbočku doleva, výška 40–240 mm	OKA-G20040240FBL	7423960	Kus	1 Kus
Koncový díl kanálu, výška 40–240 mm	OKA-G20040240ES	7424300	Kus	1 Kus
Konstrukční sada pro odbočení kanálu T a křížení	OKA FB2 TX	7424821	Kus	1 Kus
Úhlová zástrčka pro připojení ochranného vodiče	8AWR	6288704	Kus	10 Kus

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Přepážka, výška kanálu 100 mm	OKA2 TW 100	7401960	m	2,4 m
Přepážka, výška kanálu 40 mm	OKA2 TW 40	7401988	m	2,4 m
Přepážka, výška kanálu 50 mm	OKA2 TW 50	7401992	m	2,4 m
Přepážka, výška kanálu 60 mm	OKA2 TW 60	7401996	m	2,4 m
Přepážka, výška kanálu 70 mm	OKA2 TW 70	7402000	m	2,4 m
Přepážka, výška kanálu 80 mm	OKA2 TW 80	7402004	m	2,4 m
Přepážka, výška kanálu 90 mm	OKA2 TW 90	7402008	m	2,4 m
Přísavný zvedák, 300 N	WZ 1029	7408634	Kus	1 Kus
