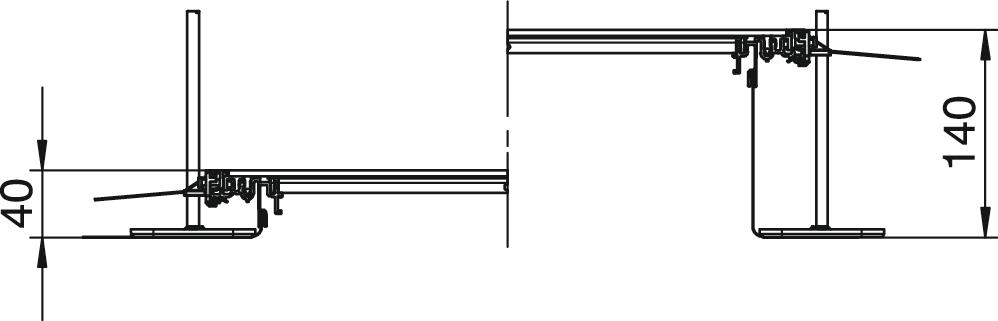

Kanál pro GES4, výška 40–140 mm
Obj. č. 7424120 | EAN 4012195243458
- Popis výrobku
-

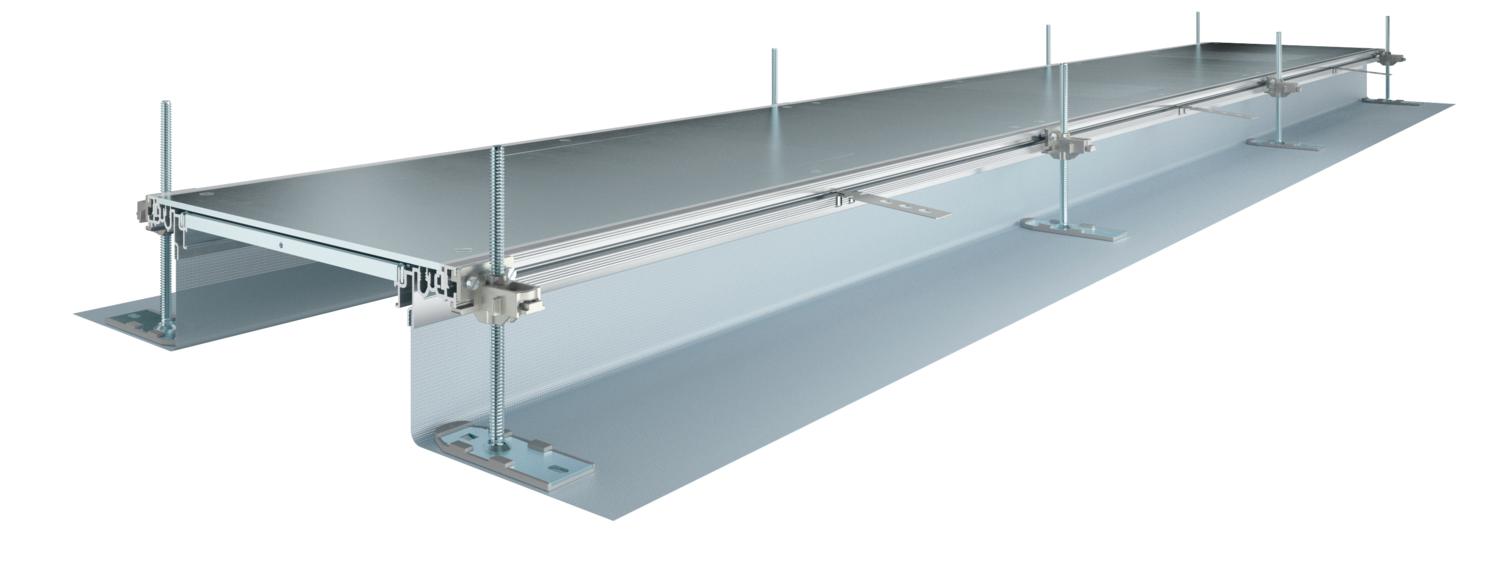

Popis výrobkuKanálová jednotka zalitá mazaninou, připravená k montáži, 3× systémové víko, dva postranní profily s nasazenou ohebnou bočnicí z kovové síťoviny, vsazovací profily pro podlahovou krytinu H = 3 mm. Pro suché prostory v interiéru s podlahou se suchou údržbou S odpovídajícím systémovým příslušenstvím vhodná také pro podlahy s mokrou údržbou. Rozsah dodávky: 6× výškově nivelizovatelný upevňovací úhelník, 6× kotva do mazaniny, 3× těsnění víka (při jmenovité šířce kanálu 200, 300 a 400) nebo 6× podpěra víka (při šířce kanálu 500 a 600). Bezpodmínečně potřebné nivelační jednotky (dbejte na nivelační výšku) pro podpěry víka 400, 500 a 600 nejsou součástí dodávky, objednávejte je zvlášť. Víka kanálu jsou při dodání sešroubována.
Se šroubovacími přístrojovými víky, každé s montážním otvorem pro čtvercovou vestavnou jednotku jmenovité velikosti 4.
-
- Technické údaje
-
Technické údaje
Jmenovitá velikost pro přístrojové jednotky 4 Kryt montážního otvoru Ano Kryty 3 Materiál Ocel Minimální výška mazaniny 40 Montážní otvor pro přístrojovou jednotku Montážní otvor Čtvercová Montážní otvor pro krabici na podlahu Ne Možnost instalace těsnění Ano Nivelační rozsah, max. 140 mm Nivelační rozsah, min. 40 mm Oddělitelné Ano Odnímatelný vrchní díl Ano Odpovídá požadavkům ROHS Ano Plech dna Ne Počet stanovených vestavných jednotek 3 Povrch pásově zinkováno Produktová řada Řada OKA Rozměr 2400x300x140 S přepážkou Ne S přesahem Ano S připojovacím otvorem Ano S vyrovnáním potenciálů Ne Tloušťka materiálu víka 4 Upevnění víka zaklapáváním Ne Vhodné pro dilatační spáru Ne Výška kanálu, max. 140 mm Výška kanálu, min. 40 mm Rozměry
Délka 2400 mm Šířka 300 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 56,2366 kg CO2e / 1 metr CO₂ Footprint (GWP) 56,2366 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit m Declared Unit Quantity 1 - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

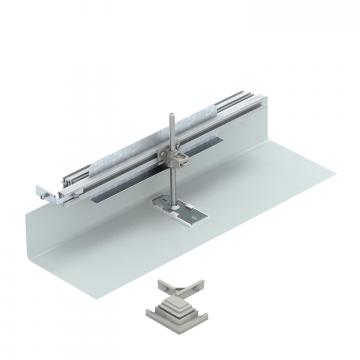

Konstrukční sada pro úhlovou odbočku doleva, výška 40–150 mm
OKA-G30040150FBL 7423952 1 Kus

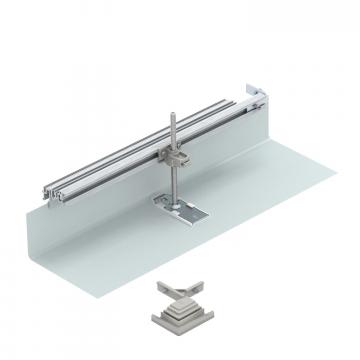

Konstrukční sada pro úhlovou odbočku doprava, výška 40–150 mm
OKA-G30040150FBR 7423972 1 Kus
Koncový díl kanálu, výška 40–150 mm
OKA-G30040150ES 7424282 1 Kus
Konstrukční sada pro odbočení kanálu T a křížení
OKA FB2 TX 7424821 1 Kus
Nivelační jednotka pro podpěru víka, výška kanálu 40–70 mm
NE DSU2 4030 7424840 3 Kus
Úhlová zástrčka pro připojení ochranného vodiče
8AWR 6288704 10 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 60 FS
TSG 60 FS 6062068 3 m
Přepážka 85 FS
TSG 85 FS 6062114 3 m
Přepážka 110 FS
TSG 110 FS 6062122 3 m
Přepážka 135 FS
TSG 135 FS 6062132 3 m
Přísavný zvedák, 300 N
WZ 1029 7408634 1 Kus - Ke stažení
-
Datový list OKA-G30040140D4 / 7424120 , 0.17MB , pdfEU prohlášení o shodě OKA-G30040140D4 / 7424120 , 0.13MB , pdfREACH Prohlášení o shodě OKA-G30040140D4 / 7424120 , 0.12MB , pdfRoHS Prohlášení o shodě OKA-G30040140D4 / 7424120 , 0.13MB , pdfSchvalovací značka Povolení značky VDE pro OKA , 0.18MB , pdf
