Kanál pro vestavbu přístrojů, pultový kanál 2000

Kanál pro vestavbu přístrojů, pultový kanál

Obj. č. 6282700 | EAN 4012195137337

Obj. č. / Typ	6282700 / GEK-SA133110RW

Délka	2000 mm

Popis výrobku

Popis výrobku

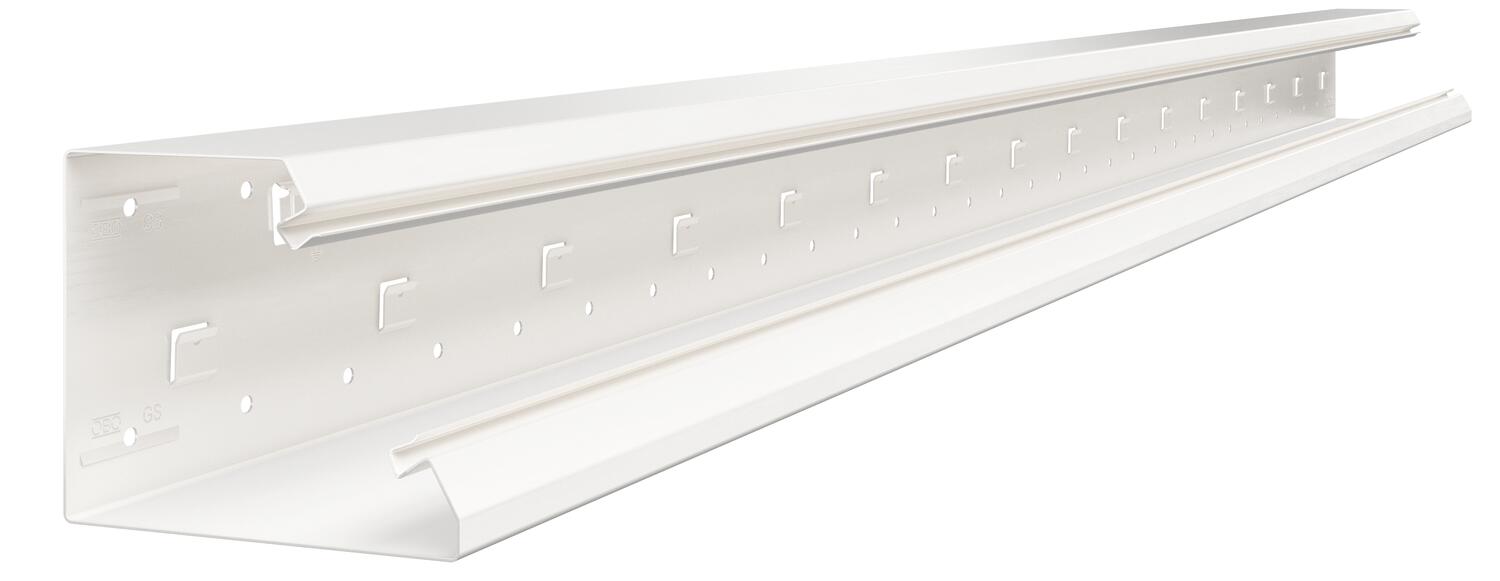

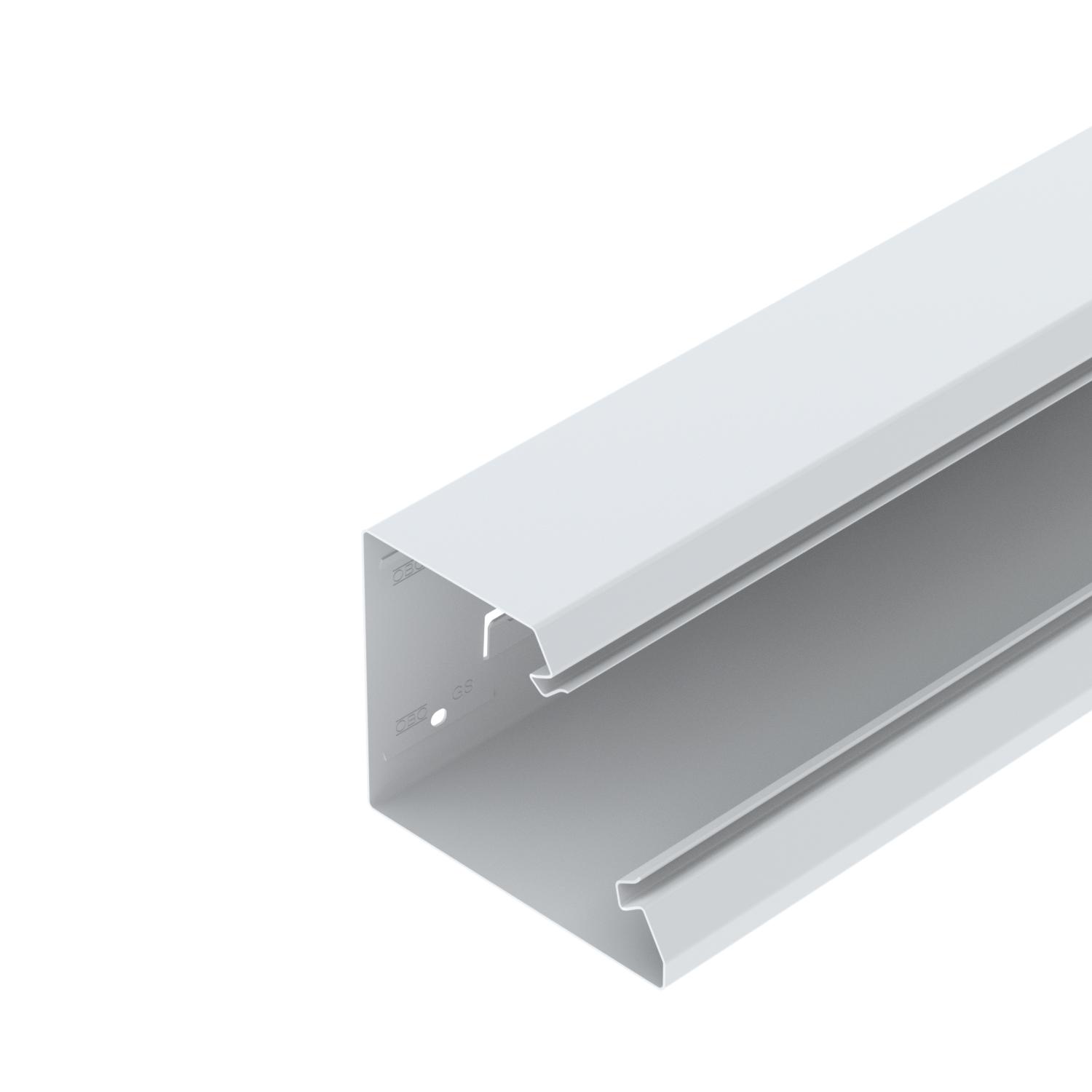

Kanál pro vestavbu přístrojů GEK-S k instalaci na pracovní stoly atd. Pohledové plochy lakovaných kanálů pro vestavbu přístrojů GEK-S jsou potaženy fólií. Kanálový systém je vybaven jazýčky k uchycení přepážky z ocelového plechu, automaticky vytvářejícími kontaktní propojení. Vyrovnání potenciálu mezi jednotlivými spodními díly kanálu se provádí pomocí spojek. Mezi vrchním a spodním dílem je zaručeno ochranné pospojení a vyrovnání potenciálu pomocí samokontaktního krytu kanálu. Reálné rozměry systémového otvoru činí 76,5 mm. Vrchní díl se musí objednat samostatně.

Kanál pro vestavbu přístrojů s děrováním dna pro přímou montáž na stěnu. Nadstandardní délky do 3000 mm spodních dílů a vrchních dílů kanálů a také jiné barvy podle vzorníku RAL lze dodat na přání. Pohledové plochy lakovaných kanálů pro vestavbu přístrojů jsou potaženy fólií.

Technické údaje

Technické údaje

Antibakteriální úprava	Ne
Barva	čistě bílá; RAL 9010
Bez obsahu halogenů	Ano
CO2 stopa (GWP) od kolébky po bránu	7,6511 kg CO2e / 1 metr
Délka	2000 mm
Děrování dna	s děrováním dna
Hranatá konstrukce	Ne
Kabelový úchyt	Ne
Kanálové spojky	Ne
Materiál	Ocel
Montážní děrování ve dně	Ano
Ochranná fólie	Ano
Počet nasaditelných přepážek	1
Počet vrchních dílů	1

Provedení zadní stěny (vnitřní strana)	S naklapávacími špičkami

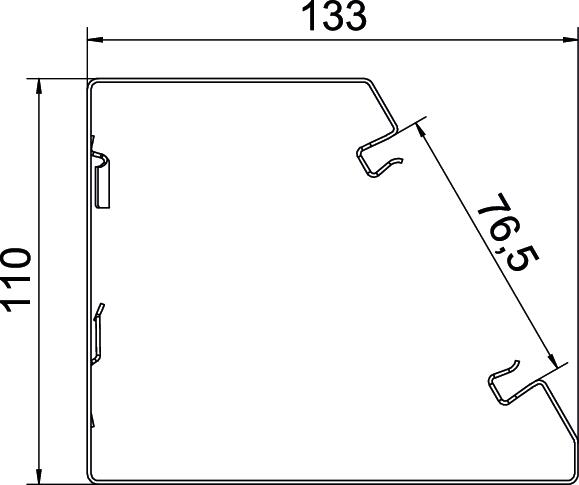

Rozměr	133x110x2000
Šířka	110 mm
Šířka vrchního dílu	76,5 mm
Stupeň krytí	IP30
Stupeň ochrany – kód IK	IK10
symetrický	Ne
Teplotní rozsah použití, max.	60 °C
Teplotní rozsah použití, min.	-25 °C
Užitečný průřez	9950 mm²
Vrchní díl je součástí dodávky	Ne
Výška	133 mm
Způsob montáže vrchních dílů	umístěný uvnitř

Všechny typy

Všechny typy

Typ	Délka	Obj. č.	Množství	Nejm. prod. jedn.
GEK-SA133110RW	2000 mm	6282700	m	2 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

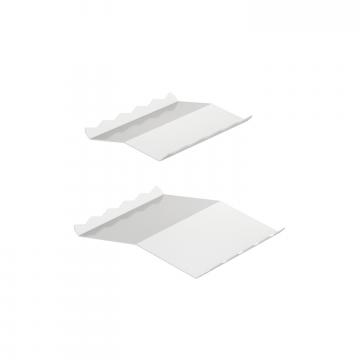

Spojka KUPP	KUPP	6288680	Kus	1 Kus
Přístrojová krabice 71GD6, jednoduchá	71GD6	6288610	Kus	5 Kus
Přístrojová krabice 71GD7-2, dvojitá	71GD7-2	6288608	Kus	2 Kus
Odlehčení tahu 7ZE	7ZE	6288790	Kus	50 Kus
Vrchní díl kanálu z ocelového plechu	GS-OTRW	6279850	m	2 m
Zaklapávací spona RKV3V	RKV3V	6288700	Kus	20 Kus

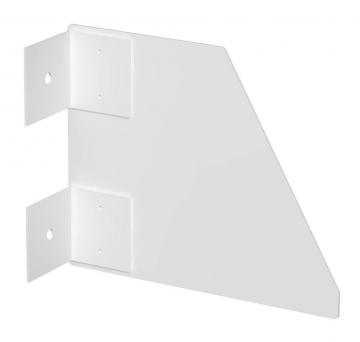

Koncový díl, pravý, pro kanál pro vestavbu přístrojů, pultový kanál typu GEK-SA133110	GEK-SER133110RW	6282770	Kus	1 Kus

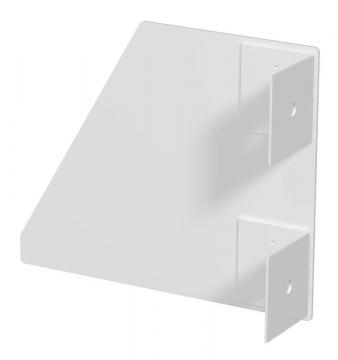

Koncový díl, levý, pro kanál pro vestavbu přístrojů, pultový kanál typu GEK-SA133110	GEK-SEL133110RW	6282870	Kus	1 Kus

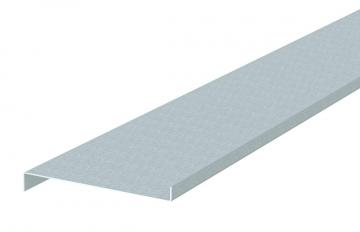

Přepážka TWP	TWP	6288264	m	2 m

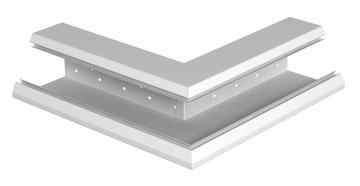

Vnější roh, pro kanál pro vestavbu přístrojů a pultový kanál typu GEK-SA133110	GEK-SAA133110RW	6282710	Kus	1 Kus
Úhlová zástrčka pro připojení ochranného vodiče	8AWR	6288704	Kus	10 Kus
Zásuvková jednotka AR45, dvojitá	SDE-RW D0RW2	6119407	Kus	1 Kus
