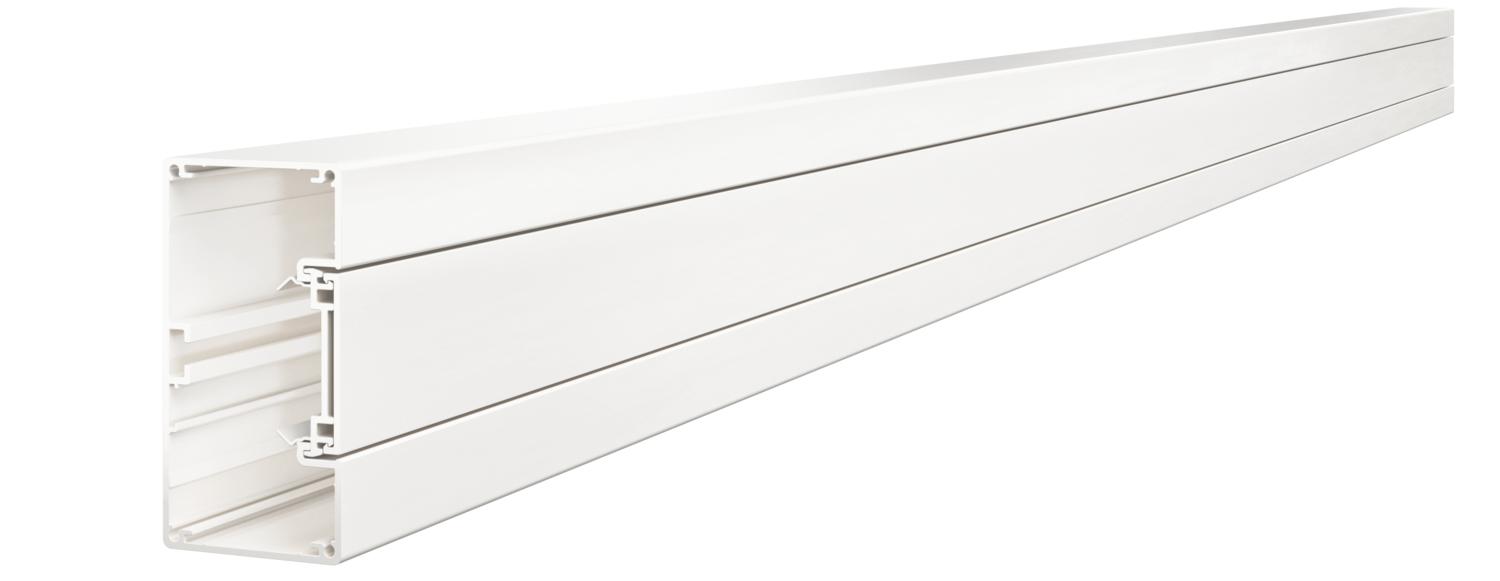

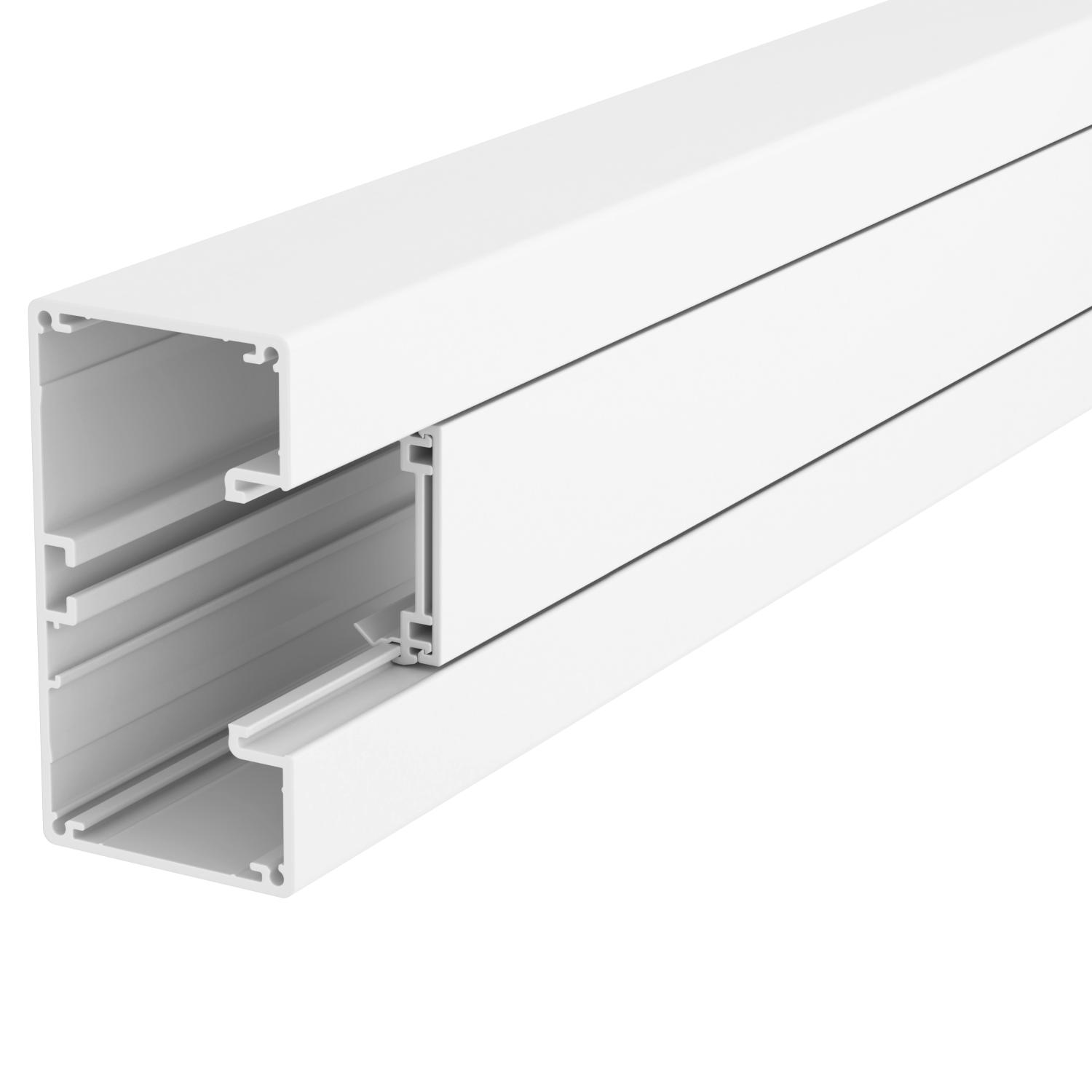

Kanál pro vestavbu přístrojů Rapid 45-2, šířka kanálu 100, výška kanálu 53 2000

Kanál pro vestavbu přístrojů Rapid 45-2, šířka kanálu 100, výška kanálu 53

Obj. č. 6112400 | EAN 4012196417902

Obj. č. / Typ

Délka	2000 mm

Popis výrobku

Popis výrobku

Kompletní hliníkový kanál pro vestavbu přístrojů sestávající ze spodního a vrchního dílu. Spodní díl nemá děrované dno.

Upozornění:

U eloxovaných kanálů pro vestavbu přístrojů a tvarových dílů z hliníku nelze předejít lehkým rozdílům mezi barevnými odstíny, které způsobuje přípustný rozptyl podmíněných vlastností materiálu a použitých metod (dle DIN 17 611). Instalační přístroje s velikostí 4545 mm lze přímo zaklapnout. V případě, že k zakrytí použijete tvarové díly z PC/ABS, dochází v důsledku různých materiálů k rozdílům v barevnosti.

Technické údaje

Technické údaje

Antibakteriální úprava	Ne
Barva	čistě bílá; RAL 9010
Bez obsahu halogenů	Ano
CO2 stopa (GWP) od kolébky po bránu	26,4105 kg CO2e / 1 metr
Délka	2000 mm
Hranatá konstrukce	Ano
Kabelový úchyt	Ne
Kanálové spojky	Ne
Materiál	Hliník
Montážní děrování ve dně	Ne
Ochranná fólie	Ano
Počet nasaditelných přepážek	1
Počet vrchních dílů	1

Provedení zadní stěny (vnitřní strana)	Průchozí profil C

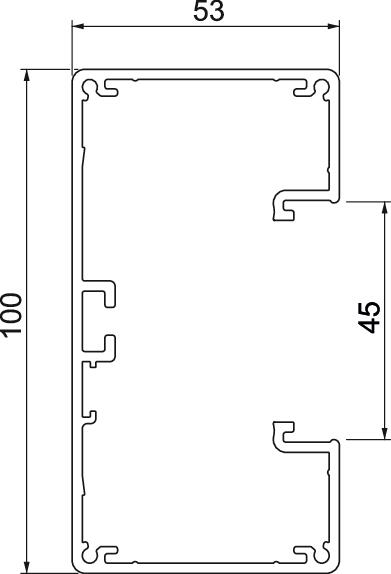

Rozměr	53x100x2000
Šířka	100 mm
Šířka vrchního dílu	45 mm
Stupeň krytí	IP40
Stupeň ochrany – kód IK	IK10
symetrický	Ano
Teplotní rozsah použití, max.	60 °C
Teplotní rozsah použití, min.	-15 °C
Užitečný průřez	3810 mm²
Vrchní díl je součástí dodávky	Ano
Výška	53 mm
Způsob montáže vrchních dílů	umístěný uvnitř

Všechny typy

Všechny typy

Typ	Délka	Obj. č.	Množství	Nejm. prod. jedn.
GA-53100RW	2000 mm	6112400	m	2 m
GA-53100EL	2000 mm	6112403	m	2 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Kanálová spojka a kryt spojů	GK-KS45-1RW	6113020	Kus	6 Kus
Koncový díl, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53100	GK-E53100RW	6113110	Kus	1 Kus
Přepážka GK-TW53	GK-TW53	6113290	m	2 m

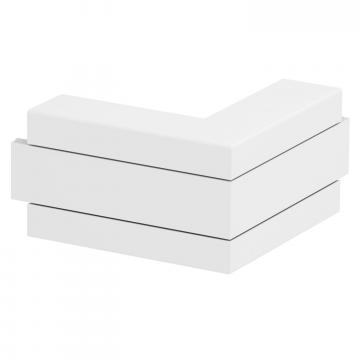

Vnější roh, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GA-53100	GA-AS53100RW	6112420	Kus	1 Kus
Kryt vnějšího rohu, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53100	GK-AH53100RW	6113050	Kus	1 Kus

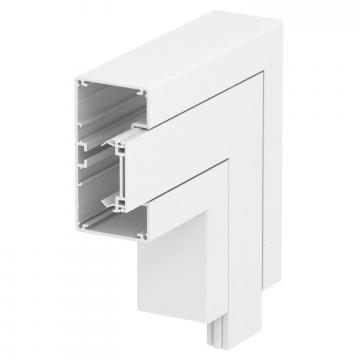

Plochý roh, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GA-53100	GA-FS53100RW	6112440	Kus	1 Kus
Kryt plochého rohu, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53100	GK-FH53100RW	6113090	Kus	1 Kus

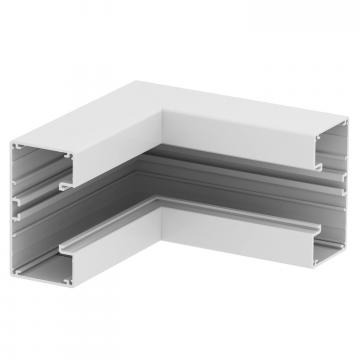

Vnitřní roh, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GA-53100	GA-IS53100RW	6112430	Kus	1 Kus
Kryt vnitřního rohu, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53100	GK-IH53100RW	6113070	Kus	1 Kus
Adaptérový díl T, pro kanál pro vestavbu přístrojů Rapid 45-2 typu 53100	GK-TR53100RW	6113100	Kus	1 Kus
Adaptérový díl T na WDK 40060	GK-TA WDK 1RW	6113310	Kus	1 Kus
Vrchní díl, pro kanál pro vestavbu přístrojů Rapid 45-2	GA-OT45RW	6112410	m	2 m
Kryt spojů – vrchní díl	GK-OTSA45RW	6113030	Kus	6 Kus
Úhlová zástrčka pro připojení ochranného vodiče	8AWR	6288704	Kus	10 Kus
