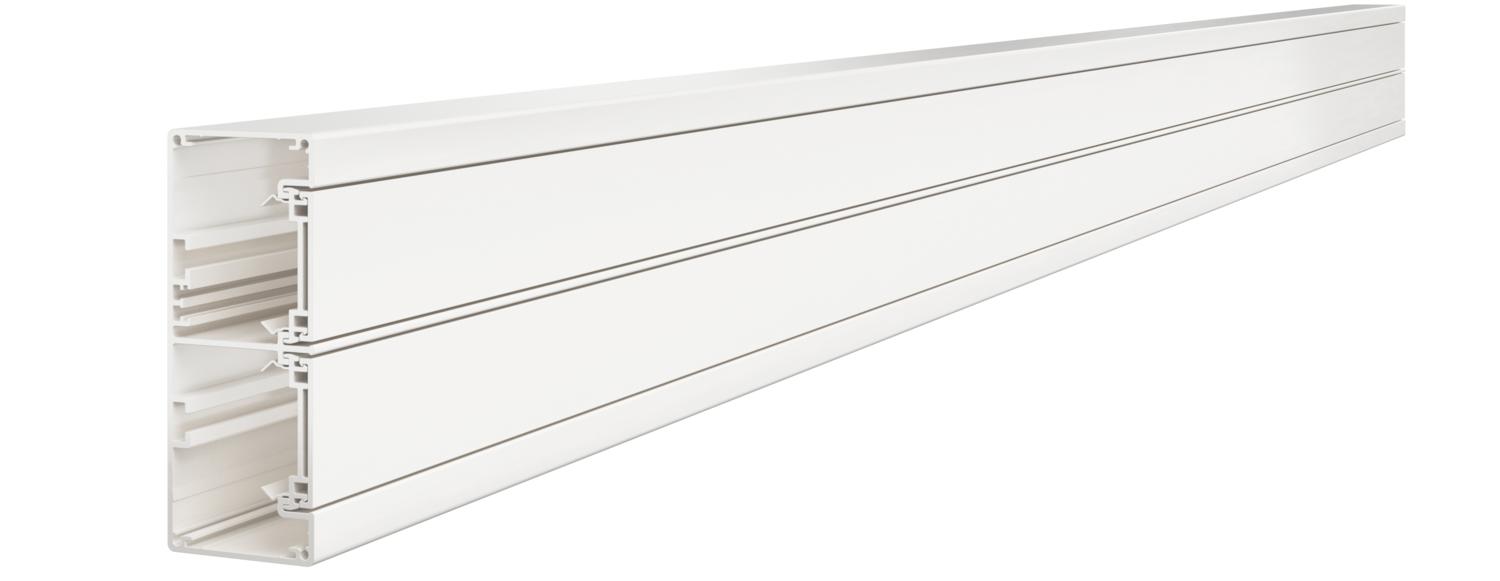

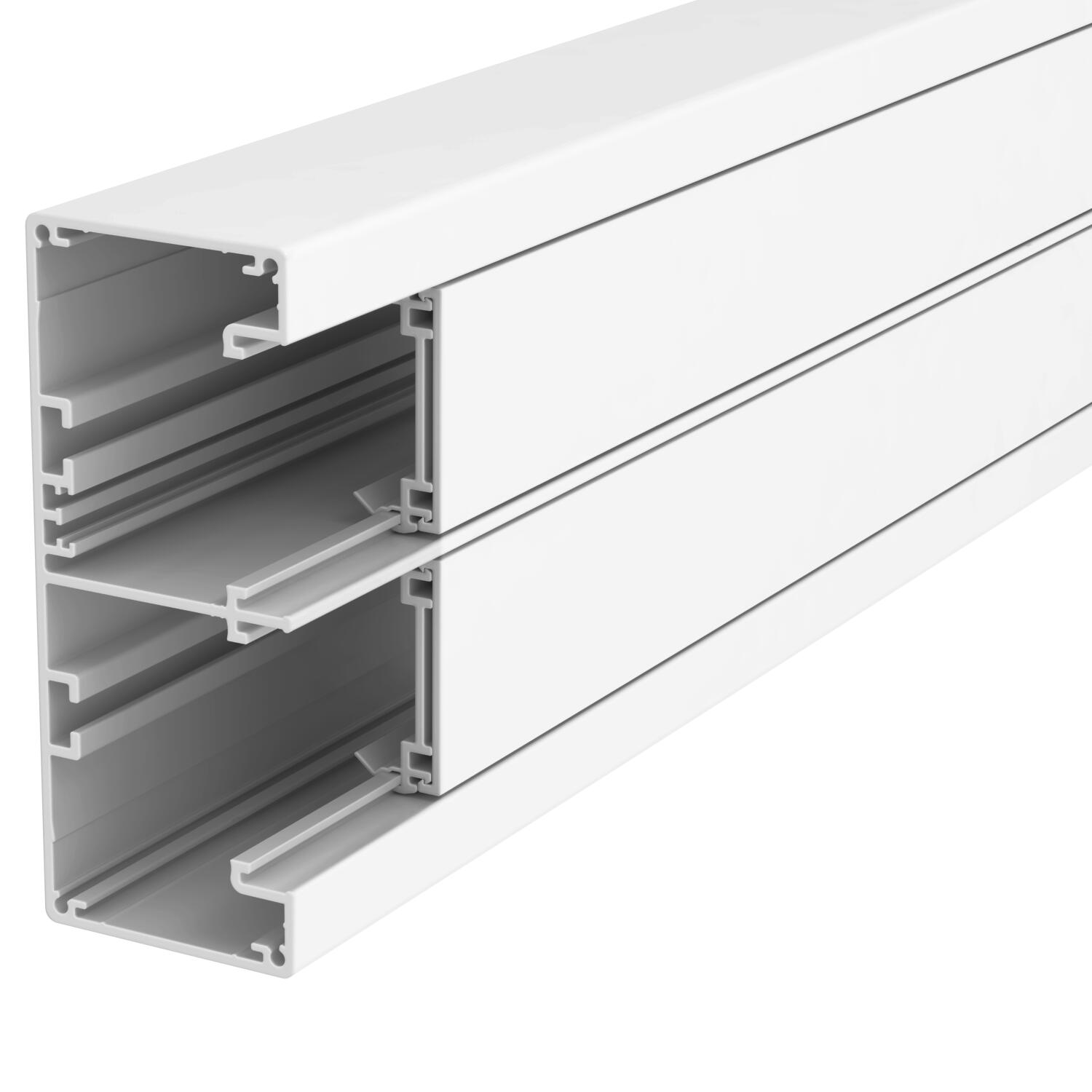

Kanál pro vestavbu přístrojů Rapid 45-2, šířka kanálu 130, výška kanálu 53
Obj. č. 6112500 | EAN 4012196418213
- Popis výrobku
-
Popis výrobkuKompletní hliníkový kanál pro vestavbu přístrojů sestávající ze spodního a vrchního dílu. Spodní díl nemá děrované dno.
Upozornění:
U eloxovaných kanálů pro vestavbu přístrojů a tvarových dílů z hliníku nelze předejít lehkým rozdílům mezi barevnými odstíny, které způsobuje přípustný rozptyl podmíněných vlastností materiálu a použitých metod (dle DIN 17 611). Instalační přístroje s velikostí 4545 mm lze přímo zaklapnout. V případě, že k zakrytí použijete tvarové díly z PC/ABS, dochází v důsledku různých materiálů k rozdílům v barevnosti.
-
- Technické údaje
-
Technické údaje
Antibakteriální úprava Ne Barva čistě bílá; RAL 9010 Bez obsahu halogenů Ano Hranatá konstrukce Ano Kabelový úchyt Ne Kanálové spojky Ne Materiál Hliník Montážní děrování ve dně Ne Ochranná fólie Ano Počet nasaditelných přepážek 2 Počet vrchních dílů 2 Provedení zadní stěny (vnitřní strana) Průchozí profil C Rozměr 53x130x2000 Šířka vrchního dílu 45 mm Šířka vrchního dílu 2 45 mm Stupeň krytí IP40 Stupeň ochrany – kód IK IK10 symetrický Ano Teplotní rozsah použití, max. 60 °C Teplotní rozsah použití, min. -15 °C Užitečný průřez 4900 mm² Vrchní díl je součástí dodávky Ano Způsob montáže vrchních dílů umístěný uvnitř Rozměry

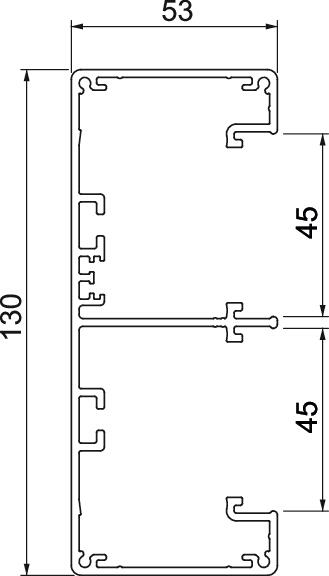

Délka 2000 mm Šířka 130 mm Výška 53 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 37,2598 kg CO2e / 1 metr CO₂ Footprint (GWP) 37,2598 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 - Všechny typy
-
Systémové příslušenství
- Ke stažení
-
Datový list GA-53130RW / 6112500 , 0.20MB , pdfEU prohlášení o shodě GA-53130RW / 6112500 , 0.13MB , pdfUK - Prohlášení shody GA-53130RW / 6112500 , 0.09MB , pdfREACH Prohlášení o shodě GA-53130RW / 6112500 , 0.12MB , pdfRoHS Prohlášení o shodě GA-53130RW / 6112500 , 0.28MB , pdfSchvalovací značka Povolení značky VDE Rapid 45-2 GA , 0.20MB , pdfNávod k montáži Geräteeinbaukanal Rapid 45-2® , 2.65MB , pdfPro tento výrobek nejsou k dispozici žádné popisné texty
Kanálová spojka a kryt spojů
Koncový díl, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53130
Přepážka GK-TW53

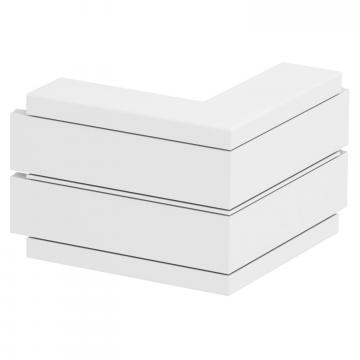

Vnější roh, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GA-53130
Kryt vnějšího rohu, pro kanál pro vestavbu přístrojů Rapid 45-2 typu 53130

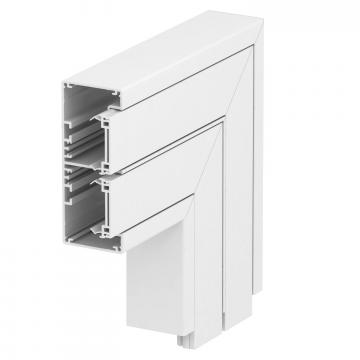

Plochý roh, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GA-53130
Kryt plochého rohu, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53130

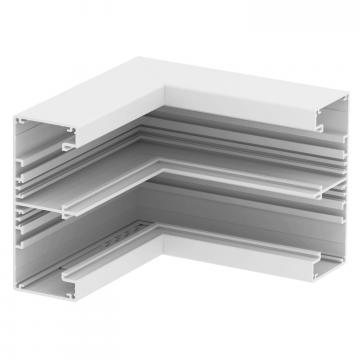

Vnitřní roh, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GA-53130
Kryt vnitřního rohu, pro kanál pro vestavbu přístrojů Rapid 45-2 typu 53130
Adaptérový díl T, pro kanál pro vestavbu přístrojů Rapid 45-2 typu 53130
Adaptérový díl T na WDK 40060
Vrchní díl, pro kanál pro vestavbu přístrojů Rapid 45-2
Kryt spojů – vrchní díl
Úhlová zástrčka pro připojení ochranného vodiče
