Kanál pro vestavbu přístrojů Rapid 45-2, šířka kanálu 165, výška kanálu 53
Obj. č. 6112600 | EAN 4012196418503
- Popis výrobku
-

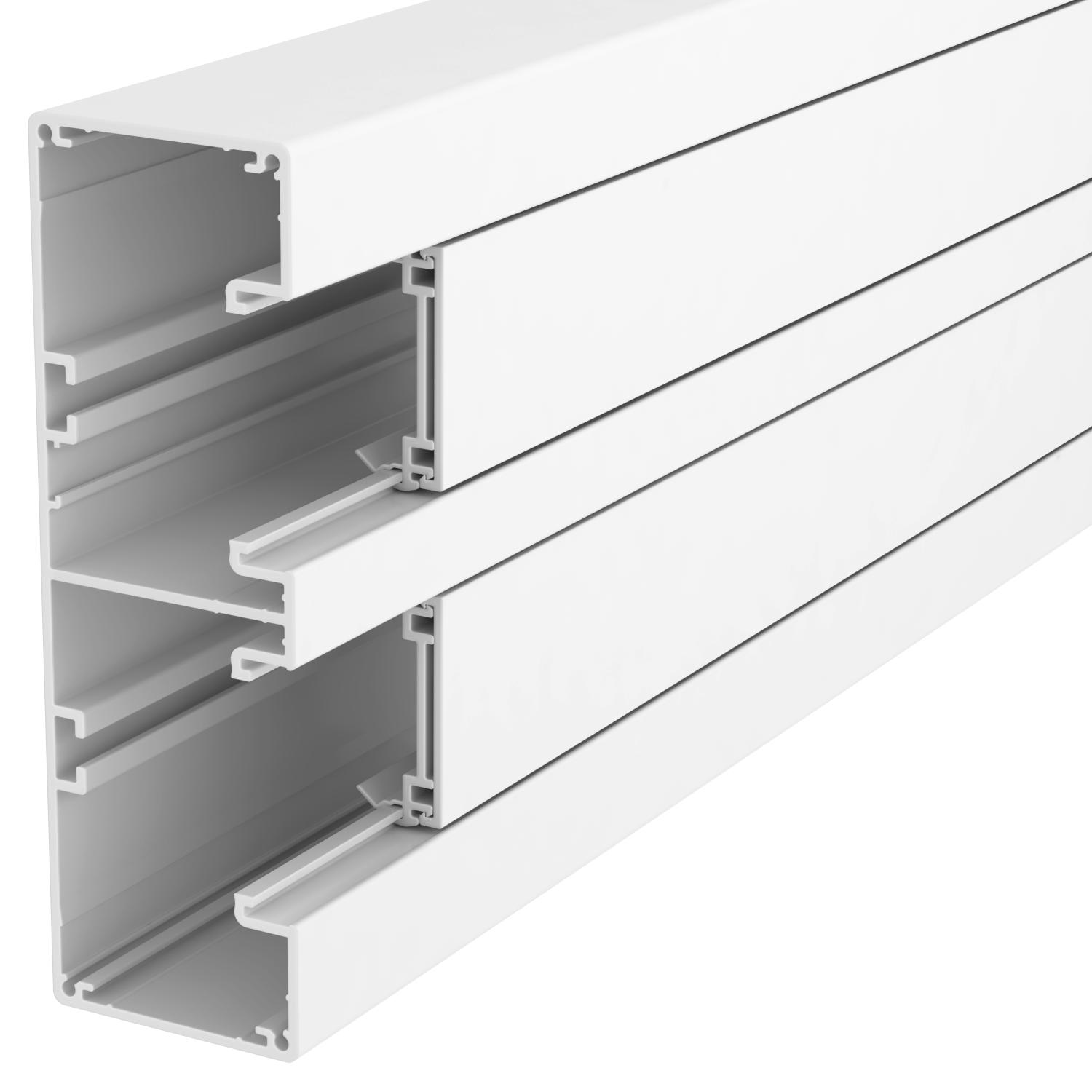

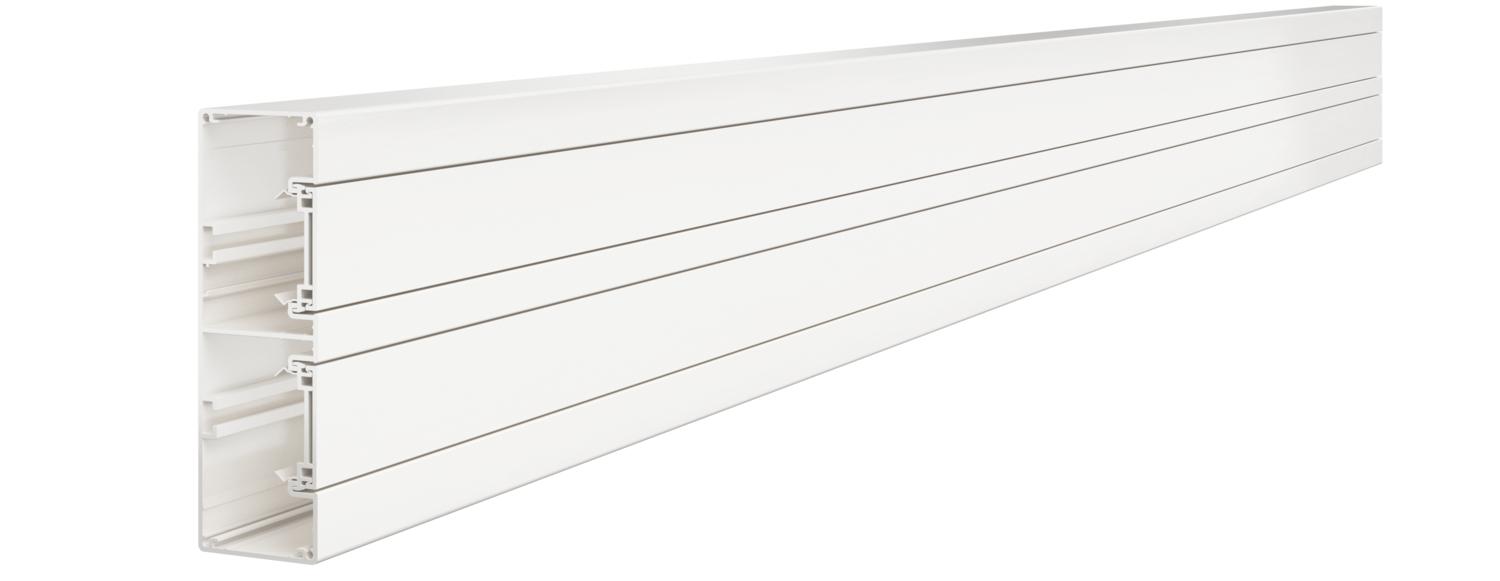

Popis výrobkuKompletní hliníkový kanál pro vestavbu přístrojů sestávající ze spodního a vrchního dílu. Spodní díl nemá děrované dno.
Upozornění:
U eloxovaných kanálů pro vestavbu přístrojů a tvarových dílů z hliníku nelze předejít lehkým rozdílům mezi barevnými odstíny, které způsobuje přípustný rozptyl podmíněných vlastností materiálu a použitých metod (dle DIN 17 611). Instalační přístroje s velikostí 4545 mm lze přímo zaklapnout. V případě, že k zakrytí použijete tvarové díly z PC/ABS, dochází v důsledku různých materiálů k rozdílům v barevnosti.
-
- Technické údaje
-
Technické údaje
Antibakteriální úprava Ne Barva čistě bílá; RAL 9010 Bez obsahu halogenů Ano Hranatá konstrukce Ano Kabelový úchyt Ne Kanálové spojky Ne Materiál Hliník Montážní děrování ve dně Ne Ochranná fólie Ano Počet nasaditelných přepážek 2 Počet vrchních dílů 2 Provedení zadní stěny (vnitřní strana) Průchozí profil C Rozměr 53x165x2000 Šířka vrchního dílu 45 mm Šířka vrchního dílu 2 45 mm Stupeň krytí IP40 Stupeň ochrany – kód IK IK10 symetrický Ano Teplotní rozsah použití, max. 60 °C Teplotní rozsah použití, min. -15 °C Užitečný průřez 6600 mm² Vrchní díl je součástí dodávky Ano Způsob montáže vrchních dílů umístěný uvnitř Rozměry

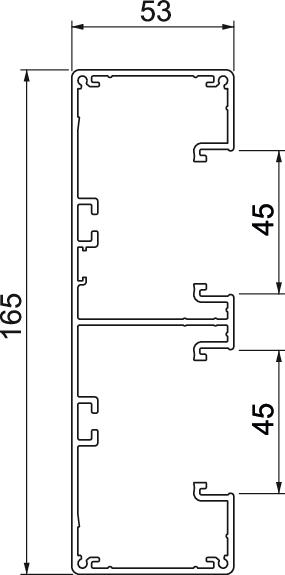

Délka 2000 mm Šířka 165 mm Výška 53 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 42,929 kg CO2e / 1 metr CO₂ Footprint (GWP) 42,929 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 - Všechny typy
-
Systémové příslušenství
- Ke stažení
-
Datový list GA-53165RW / 6112600 , 0.20MB , pdfEU prohlášení o shodě GA-53165RW / 6112600 , 0.13MB , pdfUK - Prohlášení shody GA-53165RW / 6112600 , 0.09MB , pdfREACH Prohlášení o shodě GA-53165RW / 6112600 , 0.12MB , pdfRoHS Prohlášení o shodě GA-53165RW / 6112600 , 0.12MB , pdfSchvalovací značka Povolení značky VDE Rapid 45-2 GA , 0.20MB , pdfNávod k montáži Geräteeinbaukanal Rapid 45-2® , 2.65MB , pdfPro tento výrobek nejsou k dispozici žádné popisné texty
Kanálová spojka a kryt spojů
Koncový díl, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53165
Přepážka GK-TW53
Vnější roh, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GA-53165

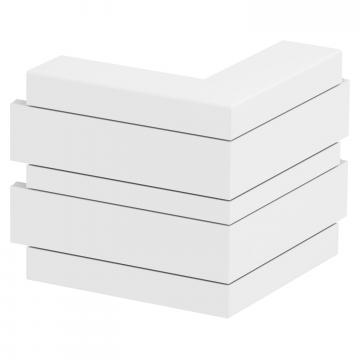

Kryt vnějšího rohu, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GK-53165

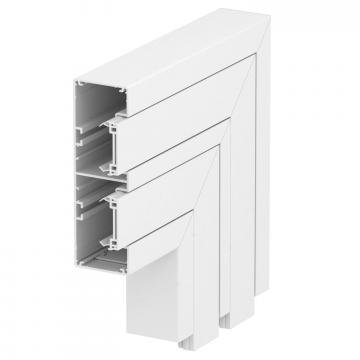

Plochý roh, pro kanál pro vestavbu přístrojů Rapid 45-2 typu GA-53165
