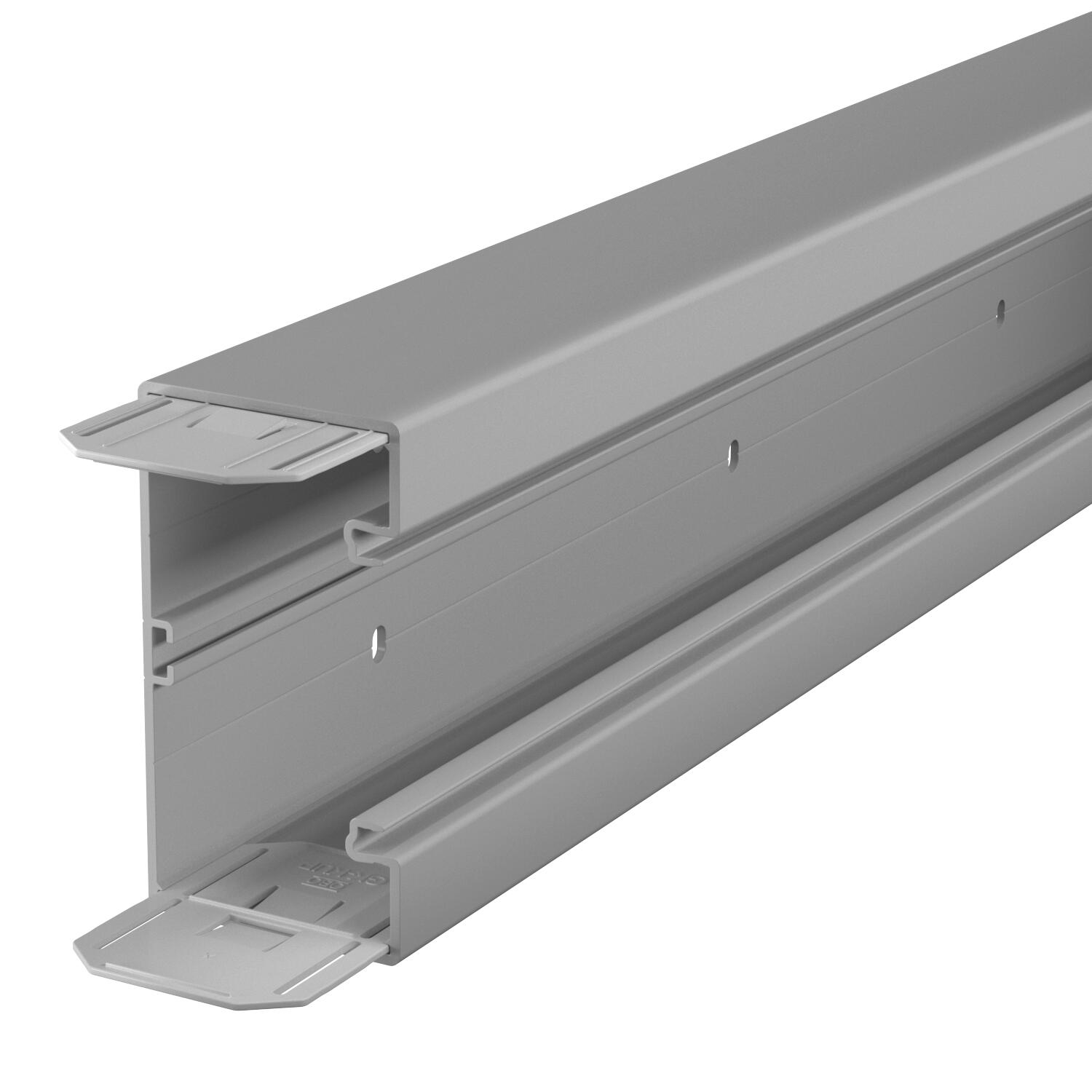

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 130, výška kanálu 70 2000 | kamenná šeď; RAL 7030

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 130, výška kanálu 70

Obj. č. 6274506 | EAN 4012195656760

Obj. č. / Typ

Délka	2000 mm

Barva

Popis výrobku

Popis výrobku

Kanál pro vestavbu přístrojů GK z bezolovnatého polyvinylchloridu, vhodný k montáži přímo na stěnu nebo na nástěnné konzoly. Upevnění se provádí pomocí pravidelného děrování v kanálu. Kanál pro vestavbu přístrojů GK je vybaven k uchycení plastové přepážky profilem C na dně. Do přístrojových krabic řady 71GD... lze pomocí nosného kruhu a nosného třmenu instalovat všechny programy spínačů i instalační přístroje Modul 45. Rozměr systémového otvoru činí 76,5 mm. V závislosti na délce kanálu je na jedné straně předem namontován jeden pár spojek. Vrchní díl se musí objednat samostatně.
Vrchní díl se musí objednat samostatně.

Technické údaje

Technické údaje

Antibakteriální úprava	Ne
Barva	kamenná šeď; RAL 7030
Bez obsahu halogenů	Ne
Děrování dna	s děrováním dna
Hranatá konstrukce	Ano
Kabelový úchyt	Ne
Kanálové spojky	Ano
Materiál	Polyvinylchlorid
Montážní děrování ve dně	Ano
Ochranná fólie	Ano
Počet nasaditelných přepážek	1
Počet vrchních dílů	1

Provedení zadní stěny (vnitřní strana)	Průchozí profil C
Rozměr	70x130x2000
Šířka vrchního dílu	76,5 mm
Stupeň krytí	IP30
Stupeň ochrany – kód IK	IK08
symetrický	Ano
Teplotní rozsah použití, max.	60 °C
Teplotní rozsah použití, min.	-15 °C
Užitečný průřez	7600 mm²
Vrchní díl je součástí dodávky	Ne
Způsob montáže vrchních dílů	umístěný uvnitř

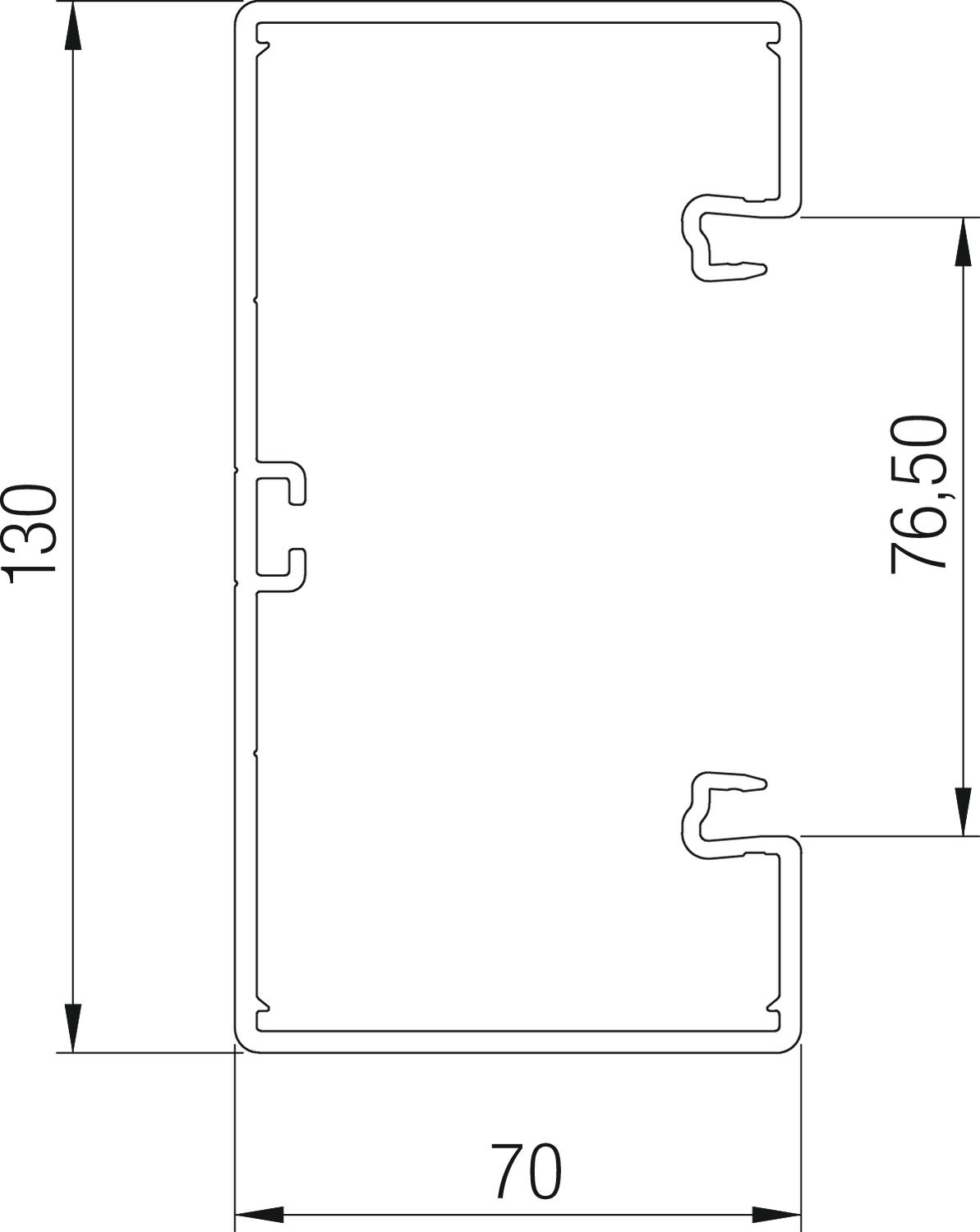

Rozměry

Délka	2000 mm
Šířka	130 mm

Výška	70 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	3,1355 kg CO2e / 1 metr
CO₂ Footprint (GWP)	3,1355 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-21T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Všechny typy

Všechny typy

Typ	Délka	Barva	Obj. č.	Množství	Nejm. prod. jedn.
GK-70130RW	2000 mm	čistě bílá; RAL 9010	6274500	m	2 m
GK-70130CW	2000 mm	krémová bílá; RAL 9001	6274501	m	2 m
GK-70130LGR	2000 mm	světle šedá; RAL 7035	6274502	m	2 m
GK-70130SW	2000 mm	sytě černá; RAL 9005	6274504	m	2 m
GK-70130GR	2000 mm	kamenná šeď; RAL 7030	6274506	m	2 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Přístrojová krabice 71GD6, jednoduchá	71GD6	6288610	Kus	5 Kus
Přístrojová krabice 71GD7-2, dvojitá	71GD7-2	6288608	Kus	2 Kus
Odlehčení tahu 7ZE	7ZE	6288790	Kus	50 Kus

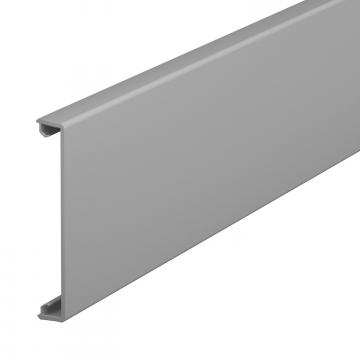

Vrchní díl kanálu z plastu, hladký	GK-OTGGR	6278686	m	2 m

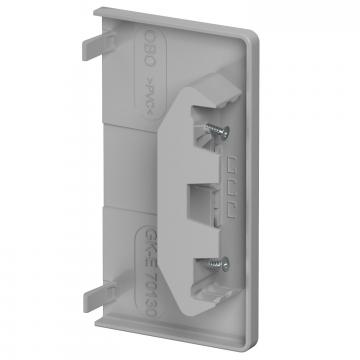

Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu 70130	GK-E70130GR	6274576	Kus	1 Kus

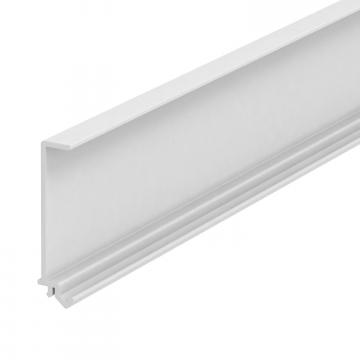

Přepážka GK-TW70	GK-TW70	6274900	m	2 m

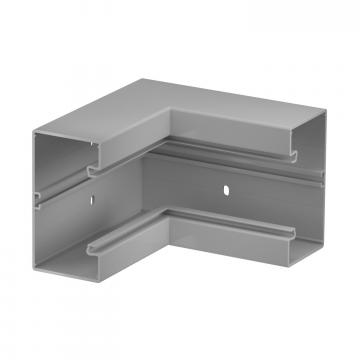

Vnitřní roh, pro kanál pro vestavbu přístrojů Rapid 80 typu GK-70130	GK-I70130GR	6274546	Kus	1 Kus

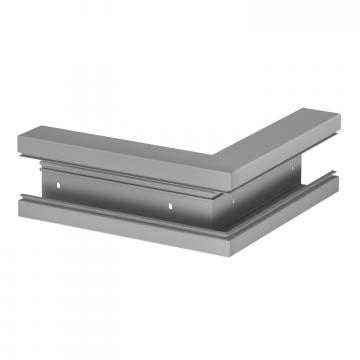

Vnější roh, pro kanál pro vestavbu přístrojů Rapid 80 typu GK-70130	GK-A70130GR	6274516	Kus	1 Kus

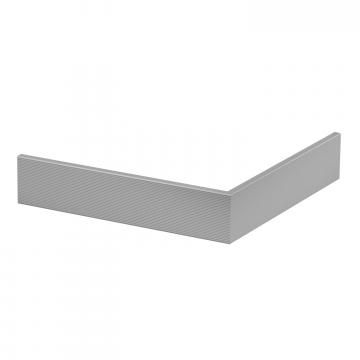

Vrchní díl vnějšího rohu z plastu, hladký	GK-OTGAGR	6274796	Kus	2 Kus

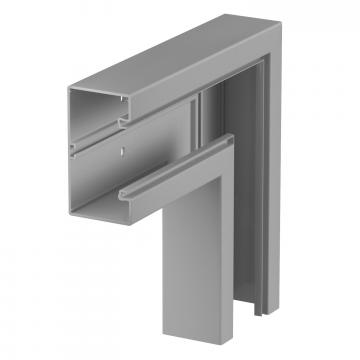

Plochý roh, pro kanál pro vestavbu přístrojů Rapid 80 typu GK-70130	GK-F70130GR	6274526	Kus	1 Kus

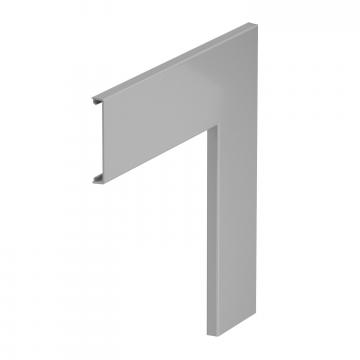

Vrchní díl plochého rohu plastový, hladký	GK-OTGFGR	6274496	Kus	1 Kus

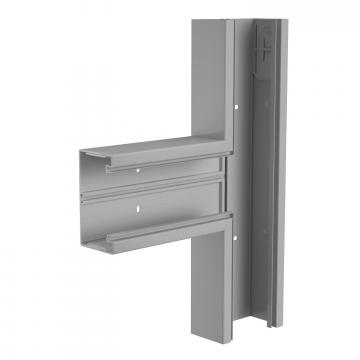

Díl T, pro kanál pro vestavbu přístrojů Rapid 80 typu GK-70130	GK-T70130GR	6274566	Kus	1 Kus
Kanálová spona KL80A	KL80A	6288640	Kus	20 Kus
Zásuvková jednotka AR45, dvojitá	SDE-RW D0RW2	6119407	Kus	1 Kus
