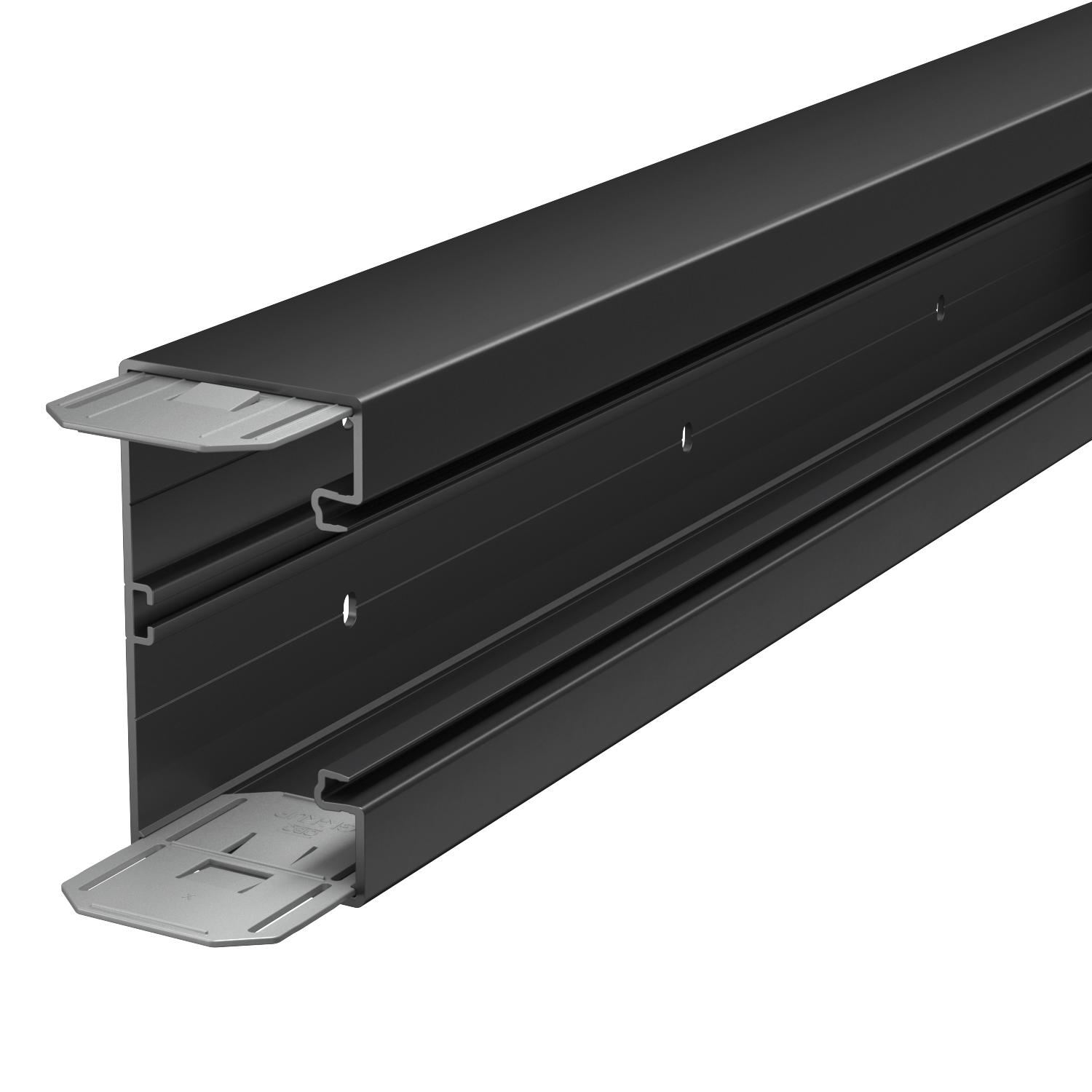

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 130, výška kanálu 70 2000 | sytě černá; RAL 9005

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 130, výška kanálu 70

Obj. č. 6274504 | EAN 4012197372118

Obj. č. / Typ

Délka	2000 mm

Barva

Popis výrobku

Popis výrobku

Kanál pro vestavbu přístrojů GK z bezolovnatého polyvinylchloridu, vhodný k montáži přímo na stěnu nebo na nástěnné konzoly. Upevnění se provádí pomocí pravidelného děrování v kanálu. Kanál pro vestavbu přístrojů GK je vybaven k uchycení plastové přepážky profilem C na dně. Do přístrojových krabic řady 71GD... lze pomocí nosného kruhu a nosného třmenu instalovat všechny programy spínačů i instalační přístroje Modul 45. Rozměr systémového otvoru činí 76,5 mm. V závislosti na délce kanálu je na jedné straně předem namontován jeden pár spojek. Vrchní díl se musí objednat samostatně.

Technické údaje

Technické údaje

Barva	sytě černá; RAL 9005
Bez obsahu halogenů	Ne
CO2 stopa (GWP) od kolébky po bránu	3,0559 kg CO2e / 1 metr
Délka	2000 mm
Děrování dna	s děrováním dna
Hranatá konstrukce	Ano
Kabelový úchyt	Ne
Kanálové spojky	Ano
Materiál	Polyvinylchlorid
Montážní děrování ve dně	Ano
Ochranná fólie	Ano
Počet nasaditelných přepážek	1

Počet vrchních dílů	1
Provedení zadní stěny (vnitřní strana)	Průchozí profil C

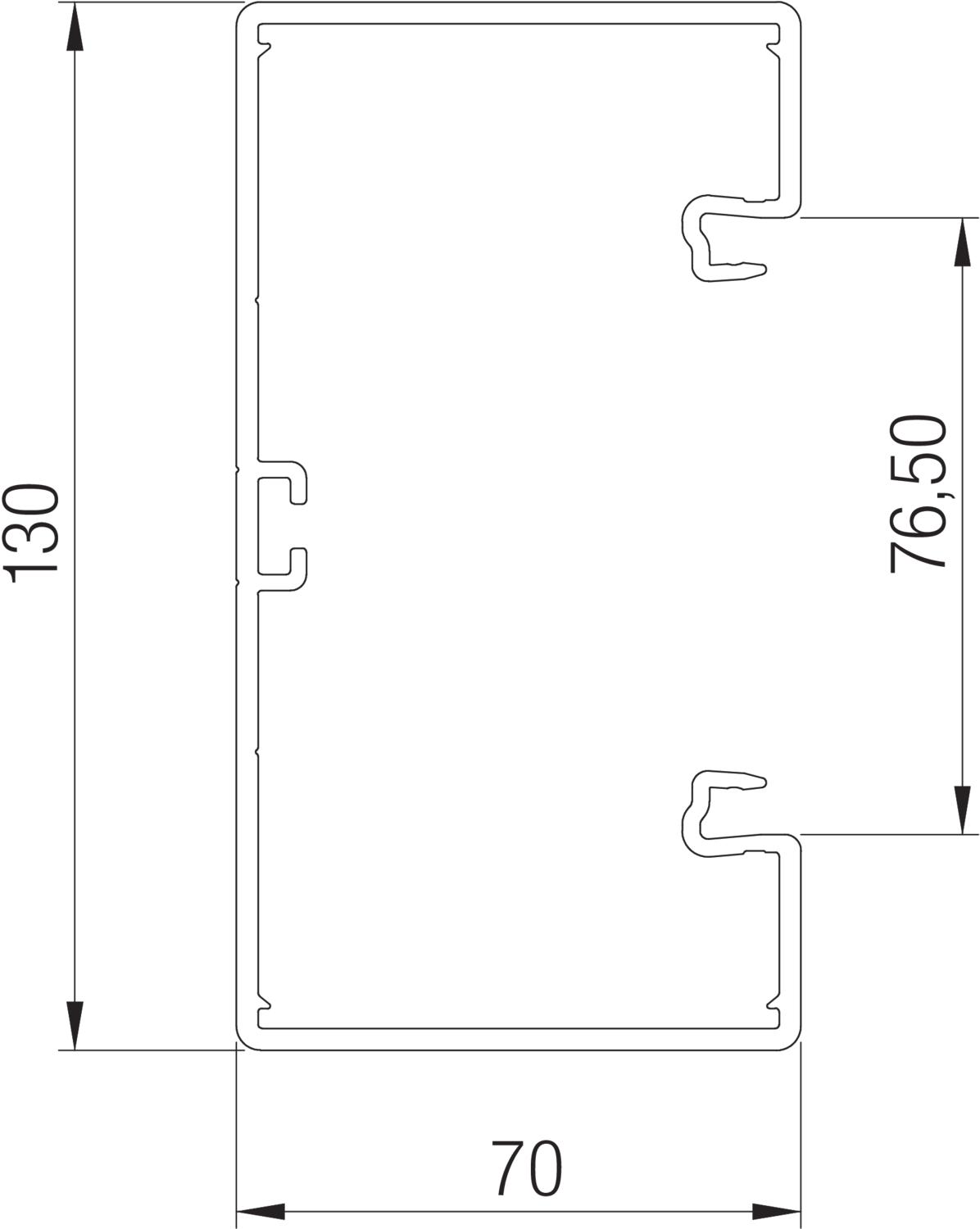

Rozměr	2000x130x70
Šířka	130 mm
Šířka vrchního dílu	76,5 mm
symetrický	Ano
Teplotní rozsah použití, max.	60 °C
Teplotní rozsah použití, min.	-5 °C
Užitečný průřez	7600 mm²
Vrchní díl je součástí dodávky	Ne
Výška	70 mm
Způsob montáže vrchních dílů	umístěný uvnitř

Všechny typy

Všechny typy

Typ	Délka	Barva	Obj. č.	Množství	Nejm. prod. jedn.
GK-70130RW	2000 mm	čistě bílá; RAL 9010	6274500	m	2 m
GK-70130CW	2000 mm	krémová bílá; RAL 9001	6274501	m	2 m
GK-70130LGR	2000 mm	světle šedá; RAL 7035	6274502	m	2 m
GK-70130SW	2000 mm	sytě černá; RAL 9005	6274504	m	2 m
GK-70130GR	2000 mm	kamenná šeď; RAL 7030	6274506	m	2 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Přístrojová krabice 71GD6, jednoduchá	71GD6	6288610	Kus	5 Kus
Přístrojová krabice 71GD7-2, dvojitá	71GD7-2	6288608	Kus	2 Kus
Odlehčení tahu 7ZE	7ZE	6288790	Kus	50 Kus

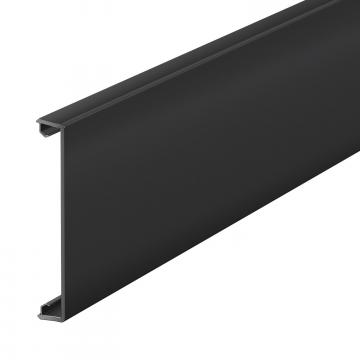

Vrchní díl kanálu z plastu, hladký	GK-OTGSW	6278684	m	2 m

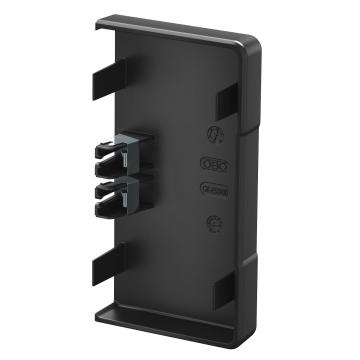

Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu 70130	GK-E70130SW	6274573	Kus	1 Kus
Přepážka GK-TW70	GK-TW70	6274900	m	2 m
Kryt vnitřního rohu, pro kanál pro vestavbu přístrojů Rapid 80 typu 70130	GK-IH70130SW	6274443	Kus	1 Kus
Kanálová spona KL80A	KL80A	6288640	Kus	20 Kus
Universal adapter for direct fastening	UNI BA	2357064	Kus	100 Kus
