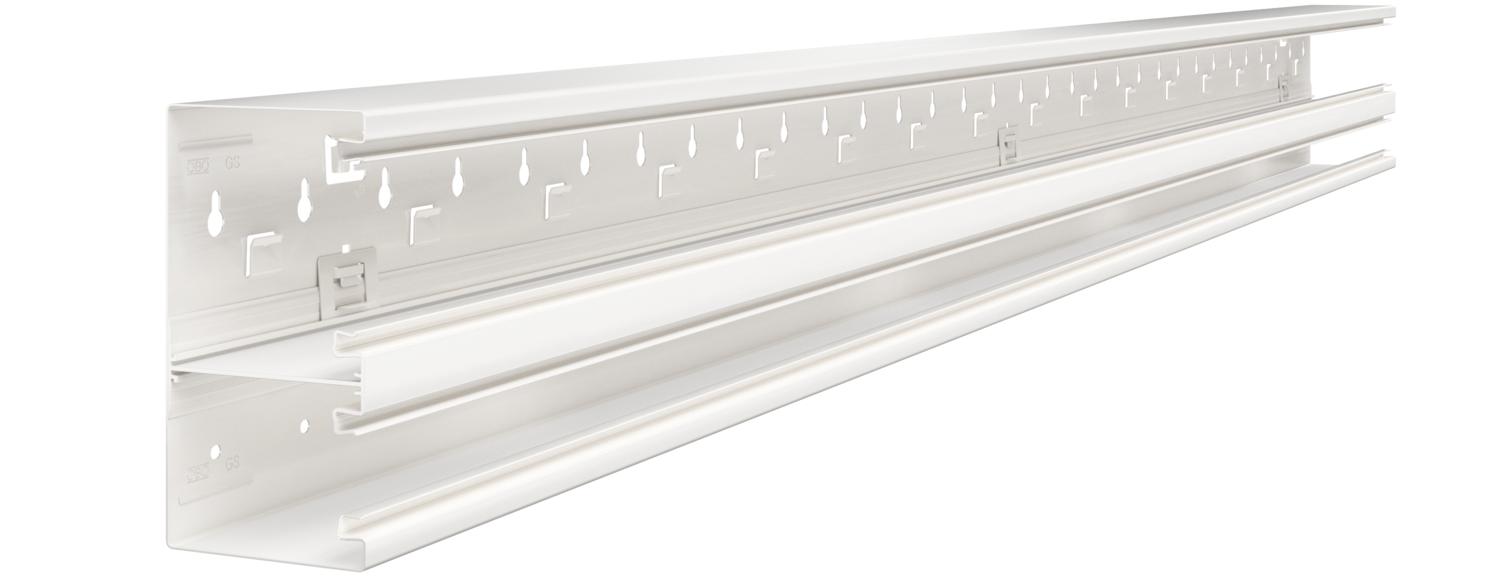

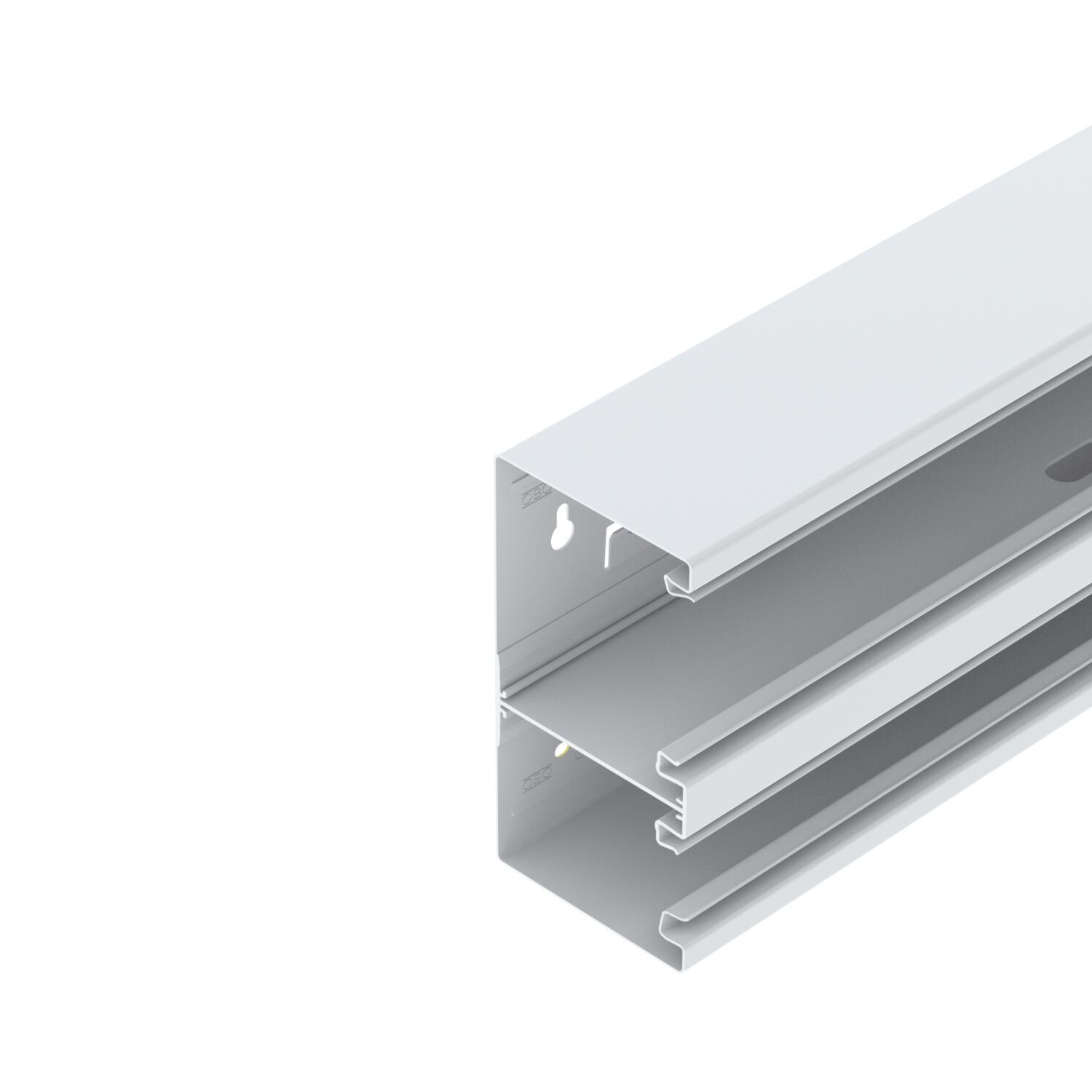

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 170, výška kanálu 90, asymetrický, dvojitý
Obj. č. 6278300 | EAN 4012195665137
- Popis výrobku
-

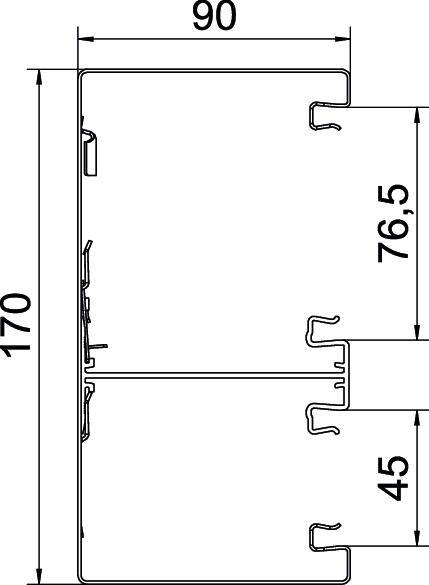

Popis výrobkuKanál pro vestavbu přístrojů GS k montáži na stěnu nebo na upevňovací konzoly. Kanál pro vestavbu přístrojů GS je vybaven jazýčky k uchycení přepážky z ocelového plechu, automaticky vytvářejícími kontaktní propojení. Vyrovnání potenciálu mezi jednotlivými spodními díly kanálu se provádí pomocí spojek. Ochranné opatření a vyrovnání potenciálů mezi vrchním a spodním dílem zaručuje patentovaný kryt kanálu, automaticky vytvářející kontaktní propojení. Reálné rozměry systémového otvoru pro instalaci přístrojů činí 76,5 mm. Druhý žlábek kanálu se systémovým otvorem 45 mm slouží k uložení vedení. Není zde možné vestavět spínací přístroje a zásuvky Modul 45. Vrchní díl se musí objednat samostatně.
Nadměrné délky do 3000 mm spodních dílů a vrchních dílů kanálů a také jiné barvy podle vzorníku RAL lze dodat na přání. Pohledové plochy lakovaných kanálů pro vestavbu přístrojů jsou potaženy fólií.
-
- Technické údaje
-
Technické údaje
Antibakteriální úprava Ne Barva čistě bílá; RAL 9010 Bez obsahu halogenů Ano CO2 stopa (GWP) od kolébky po bránu 21,2263 kg CO2e / 1 metr Délka 2000 mm Děrování dna s děrováním dna Hranatá konstrukce Ano Kabelový úchyt Ne Kanálové spojky Ne Materiál Ocel Montážní děrování ve dně Ano Ochranná fólie Ano Počet nasaditelných přepážek 1 Počet vrchních dílů 2 Provedení zadní stěny (vnitřní strana) S naklapávacími špičkami Rozměr 90x170x2000 Šířka 170 mm Šířka vrchního dílu 76,5 mm Šířka vrchního dílu 2 45 mm Stupeň krytí IP30 Stupeň ochrany – kód IK IK10 symetrický Ne Teplotní rozsah použití, max. 60 °C Teplotní rozsah použití, min. -25 °C Užitečný průřez 12355 mm² Vrchní díl je součástí dodávky Ne Výška 90 mm Způsob montáže vrchních dílů umístěný uvnitř - Všechny typy
-
Systémové příslušenství
- Ke stažení
-
Datový list GS-D90170RW / 6278300 , 0.19MB , pdfEU prohlášení o shodě GS-D90170RW / 6278300 , 0.13MB , pdfUK - Prohlášení shody GS-D90170RW / 6278300 , 0.09MB , pdfNávod k montáži Geräteeinbaukanal Rapid 80® , 4.62MB , pdfPro tento výrobek nejsou k dispozici žádné popisné texty

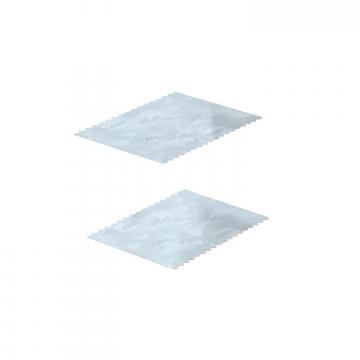

Spojka GS-KUP90
Přístrojová krabice 71GD6, jednoduchá
Přístrojová krabice 71GD7-2, dvojitá
Odlehčení tahu 7ZE

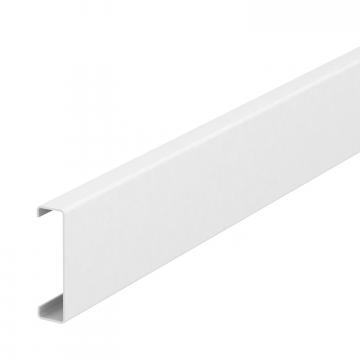

Vrchní díl kanálu z ocelového plechu
Vrchní díl kanálu z ocelového plechu, systémový otvor 50 mm
Zaklapávací spona RKV3V

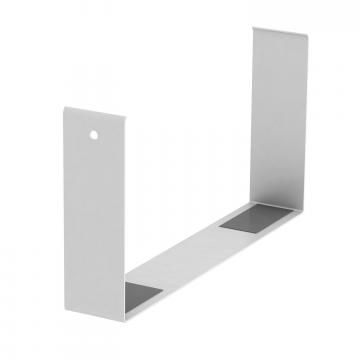

Kryt spojů, výška kanálu 90 mm

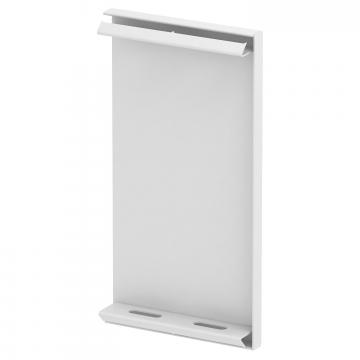

Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-90170

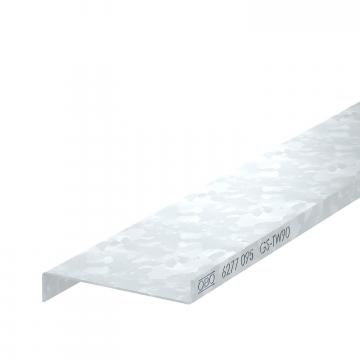

Přepážka GS-TW90

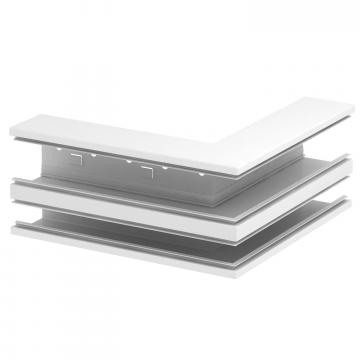

Vnější roh, asymetrický, dvojitý, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-D90170

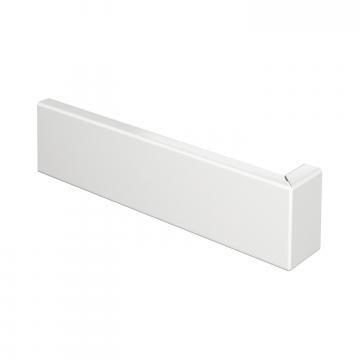

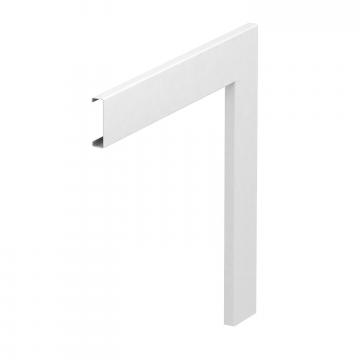

Vrchní díl vnějšího rohu, ocelový plech
Vrchní díl vnějšího rohu z ocelového plechu, systémový otvor
45 mm

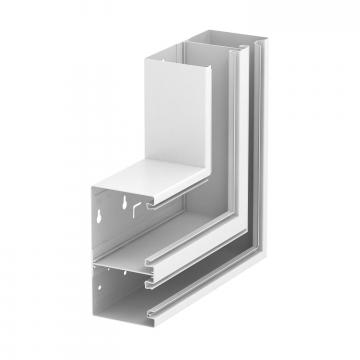

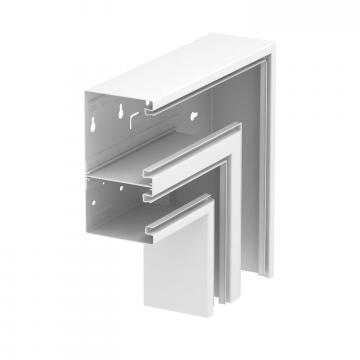

Plochý roh, asymetrický, stoupající, dvojitý, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-D90170
Plochý roh, asymetrický, klesající, dvojitý, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-D90170
Vrchní díl plochého rohu ocelový
Vrchní díl plochého rohu z ocelového plechu, systémový otvor 50 mm
Vnitřní roh, asymetrický, dvojitý, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-D90170

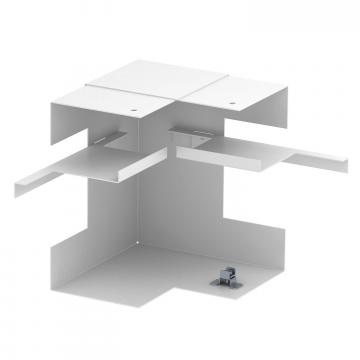

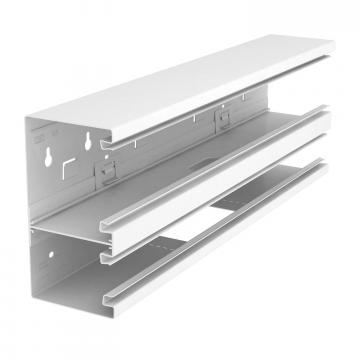

Díl T, asymetrický, dvojitý, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-D90170
