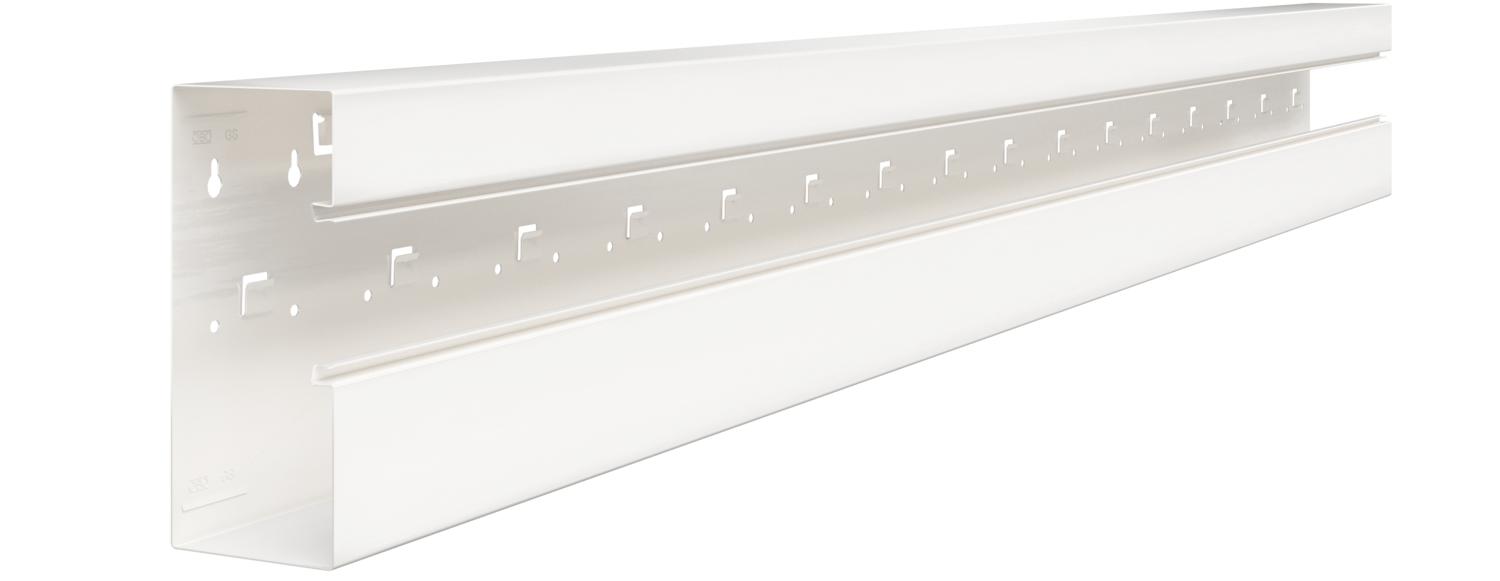

Kanál pro vestavbu přístrojů Rapid 80, šířka kanálu 210, výška kanálu 90, asymetrický
Obj. č. 6278100 | EAN 4012195664109
- Popis výrobku
-

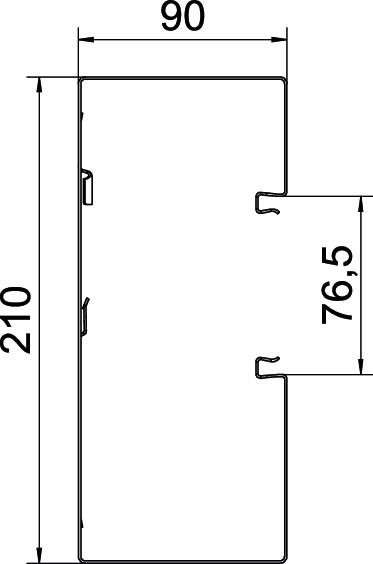

Popis výrobkuKanál pro vestavbu přístrojů GS k montáži na stěnu nebo na upevňovací konzoly. Kanál pro vestavbu přístrojů GS je vybaven jazýčky k uchycení přepážky z ocelového plechu, automaticky vytvářejícími kontaktní propojení. Vyrovnání potenciálu mezi jednotlivými spodními díly kanálu se provádí pomocí spojek. Ochranné opatření a vyrovnání potenciálů mezi vrchním a spodním dílem zaručuje patentovaný kryt kanálu, automaticky vytvářející kontaktní propojení. Reálné rozměry systémového otvoru činí 76,5 mm. Vrchní díl se musí objednat samostatně.
Nadměrné délky do 3000 mm spodních dílů a vrchních dílů kanálů a také jiné barvy podle vzorníku RAL lze dodat na přání. Pohledové plochy lakovaných kanálů pro vestavbu přístrojů jsou potaženy fólií.
-
- Technické údaje
-
Technické údaje
Antibakteriální úprava Ne Barva čistě bílá; RAL 9010 Bez obsahu halogenů Ano Děrování dna s děrováním dna Hranatá konstrukce Ano Kabelový úchyt Ne Kanálové spojky Ne Materiál Ocel Montážní děrování ve dně Ano Ochranná fólie Ano Odpovídá požadavkům ROHS Ano Počet nasaditelných přepážek 1 Počet vrchních dílů 1 Produktová řada Rapid 80® Provedení zadní stěny (vnitřní strana) S naklapávacími špičkami Rozměr 90x210x2000 Šířka vrchního dílu 76,5 mm Stupeň krytí IP30 Stupeň ochrany – kód IK IK10 symetrický Ne Teplotní rozsah použití, max. 60 °C Teplotní rozsah použití, min. -25 °C Užitečný průřez 16850 mm² Vrchní díl je součástí dodávky Ne Způsob montáže vrchních dílů umístěný uvnitř Rozměry
Délka 2000 mm Šířka 210 mm Výška 90 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 10,3899 kg CO2e / 1 metr CO₂ Footprint (GWP) 10,3899 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit m Declared Unit Quantity 1 - Všechny typy
-
Systémové příslušenství
- Ke stažení
-
Datový list GS-A90210RW / 6278100 , 0.16MB , pdfEU prohlášení o shodě GS-A90210RW / 6278100 , 0.13MB , pdfUK - Prohlášení shody GS-A90210RW / 6278100 , 0.09MB , pdfREACH Prohlášení o shodě GS-A90210RW / 6278100 , 0.12MB , pdfRoHS Prohlášení o shodě GS-A90210RW / 6278100 , 0.12MB , pdfPro tento výrobek nejsou k dispozici žádné popisné texty
Spojka GS-KUP90
Přístrojová krabice 71GD6, jednoduchá
Přístrojová krabice 71GD7-2, dvojitá
Odlehčení tahu 7ZE
Vrchní díl kanálu z ocelového plechu
Zaklapávací spona RKV3V

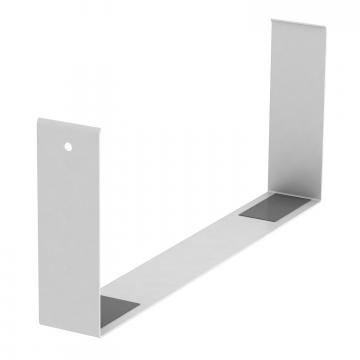

Kryt spojů, výška kanálu 90 mm

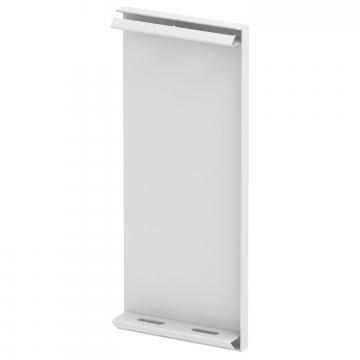

Koncový díl, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-90210
Přepážka GS-TW90

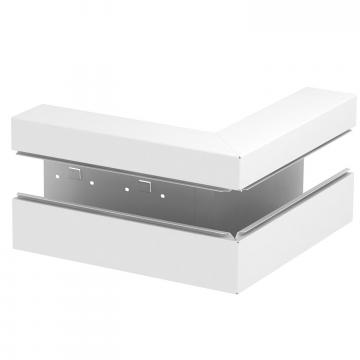

Vnější roh, asymetrický, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-A90210
Vrchní díl vnějšího rohu, ocelový plech

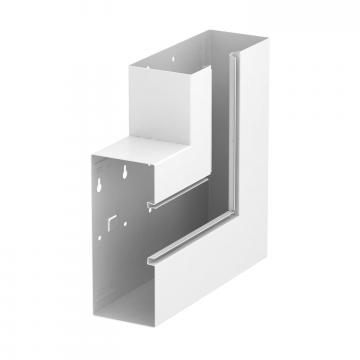

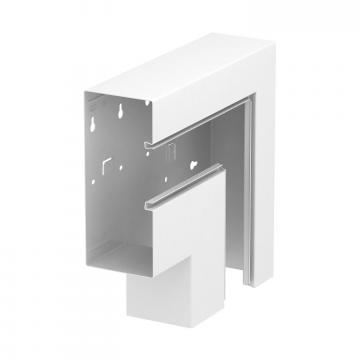

Plochý roh, asymetrický, stoupající, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-A90210
Plochý roh, asymetrický, klesající, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-A90210
Vrchní díl plochého rohu ocelový

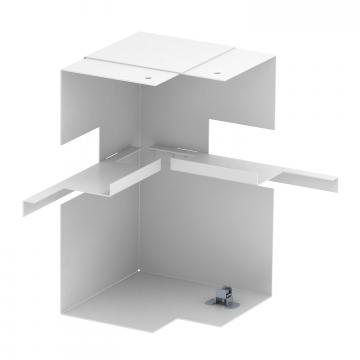

Vnitřní roh, asymetrický, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-A90210

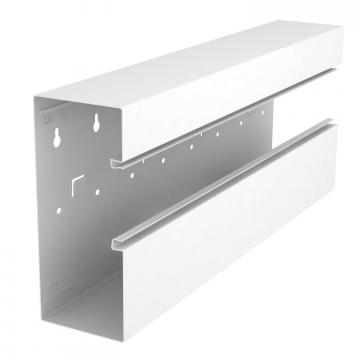

Díl T, asymetrický, pro kanál pro vestavbu přístrojů Rapid 80 typu GS-A90210
