Kanál s kartáčovou lištou

Obj. č. 7403816 | EAN 4012195845935

Obj. č. / Typ	7403816 / OKB U 25085 BLON

Délka	2000 mm

Šířka	250 mm

Popis výrobku

Popis výrobku

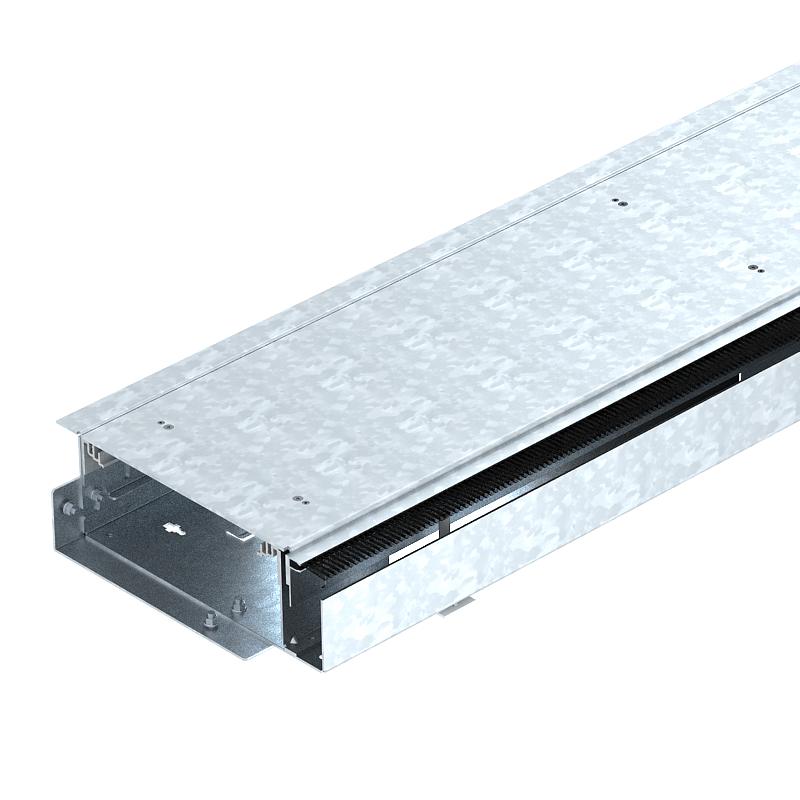

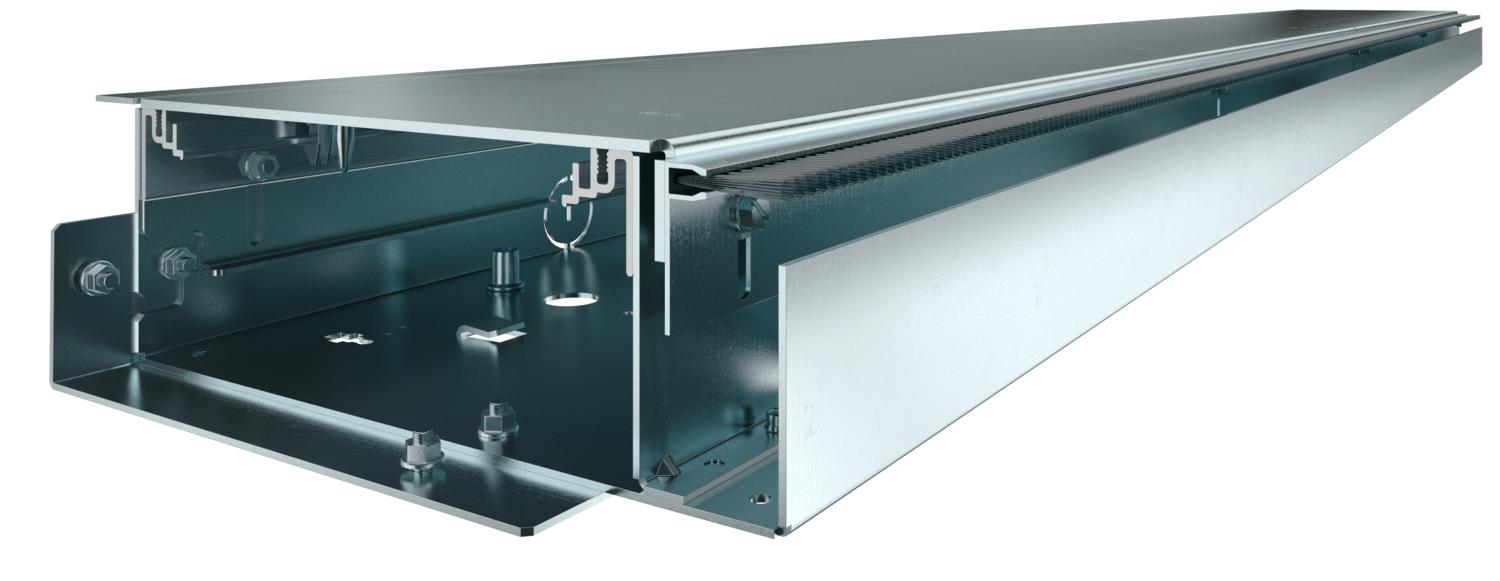

Kanál připravený k montáži, určený k uložení vedení a vestavbě přístrojů, sestávající ze spodního dílu kanálu se dvěma víky a výškově nastavitelné kartáčové lišty. Součástí dodávky jsou dvě těsnění víka a jedna spojka. K nastavení výšky je třeba šest nivelačních jednotek. Zatížitelnost max. 5 kN. Kanál lze doplnit nastavitelným příložným profilem pro podlahovou krytinu pro vymezení mazaniny v prostoru dveřního ostění a výklenků pro topná tělesa.

Technické údaje

Technické údaje

Jmenovitá velikost pro přístrojové jednotky	250
Kryt montážního otvoru	Ne
Materiál	Ocel
Minimální výška mazaniny	93
Montážní otvor	bez
Montážní otvor pro krabici na podlahu	Ne
Možnost instalace těsnění	Ne
Oddělitelné	Ano
Odnímatelný vrchní díl	Ano
Plech dna	Ano
Počet protažení	2 St.
Povrch	pásově zinkováno
Provedení pro vysoká zatížení	Ano
Průřez protažení a	4231 mm²

Průřez protažení b	7306 mm²
Rozměr	2000x273x80
S přepážkou	Ne
S přesahem	Ano
S připojovacím otvorem	Ne
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 5 000 N
S vyrovnáním potenciálů	Ne
Údržba podlahy	suché
Upevnění přepážky	nasunutí
Upevnění víka zaklapáváním	Ano
Užitečný průřez	11500 mm²
Vhodné pro dilatační spáru	Ne

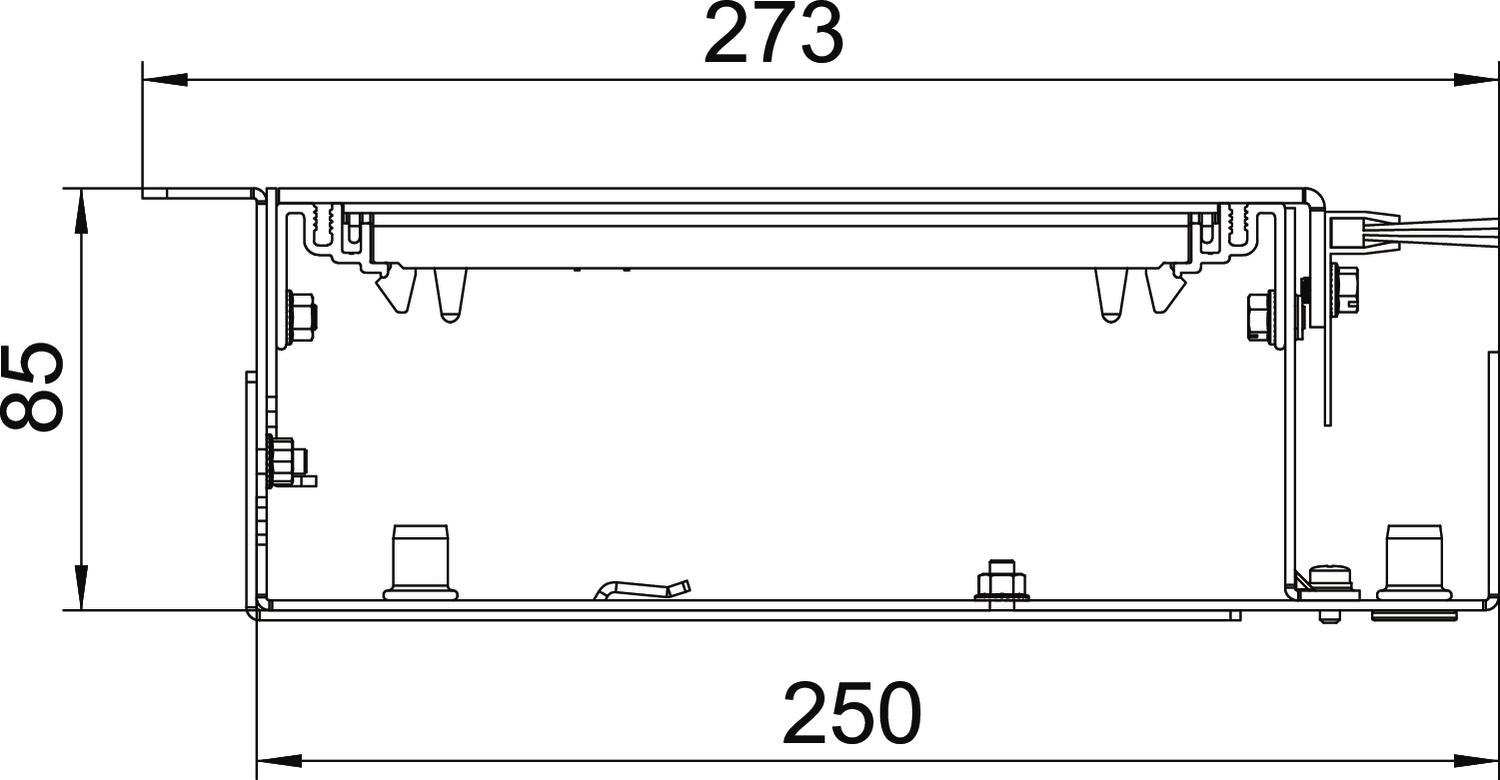

Rozměry

Délka	2000 mm
Rozměr h	85 mm

Šířka	250 mm
Výška	93 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	55,6285 kg CO2e / 1 metr
CO₂ Footprint (GWP)	55,6285 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Všechny typy

Všechny typy

Typ	Délka	Šířka	Obj. č.	Množství	Nejm. prod. jedn.
OKB U 25085 BLON	2000 mm	250 mm	7403816	m	2 m

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Koncový díl kanálu	OKB ES 25085	7403820	Kus	1 Kus
Vnitřní roh, bez nivelačních jednotek	OKB IE 25085 ON	7403826	Kus	1 Kus
Vnější roh, bez nivelačních jednotek	OKB AE 25085 ON	7403831	Kus	1 Kus
Díl T, bez nivelačních jednotek	OKB TS 25085 ON	7403836	Kus	1 Kus
Přepážka OKB	OKB TW 85240	7403841	Kus	5 Kus
Přístrojový nosič	OKB IT	7403850	Kus	1 Kus
Stěnová průchodka	OKB WD 25085	7403890	Kus	1 Kus
Nivelační jednotka RKNEV2	RK NEV2 70	7405814	B. j.	1 B. j.
Univerzální nosič UT4, s krytem pro přístroje Modul 45®, systémová délka 208 mm	UT4 45 4	7408727	Kus	1 Kus
Úhlová zástrčka pro připojení ochranného vodiče	8AWR	6288704	Kus	10 Kus
