Kombinovaný svodič V25 pro FV systémy, 900 V DC 3 | IP20

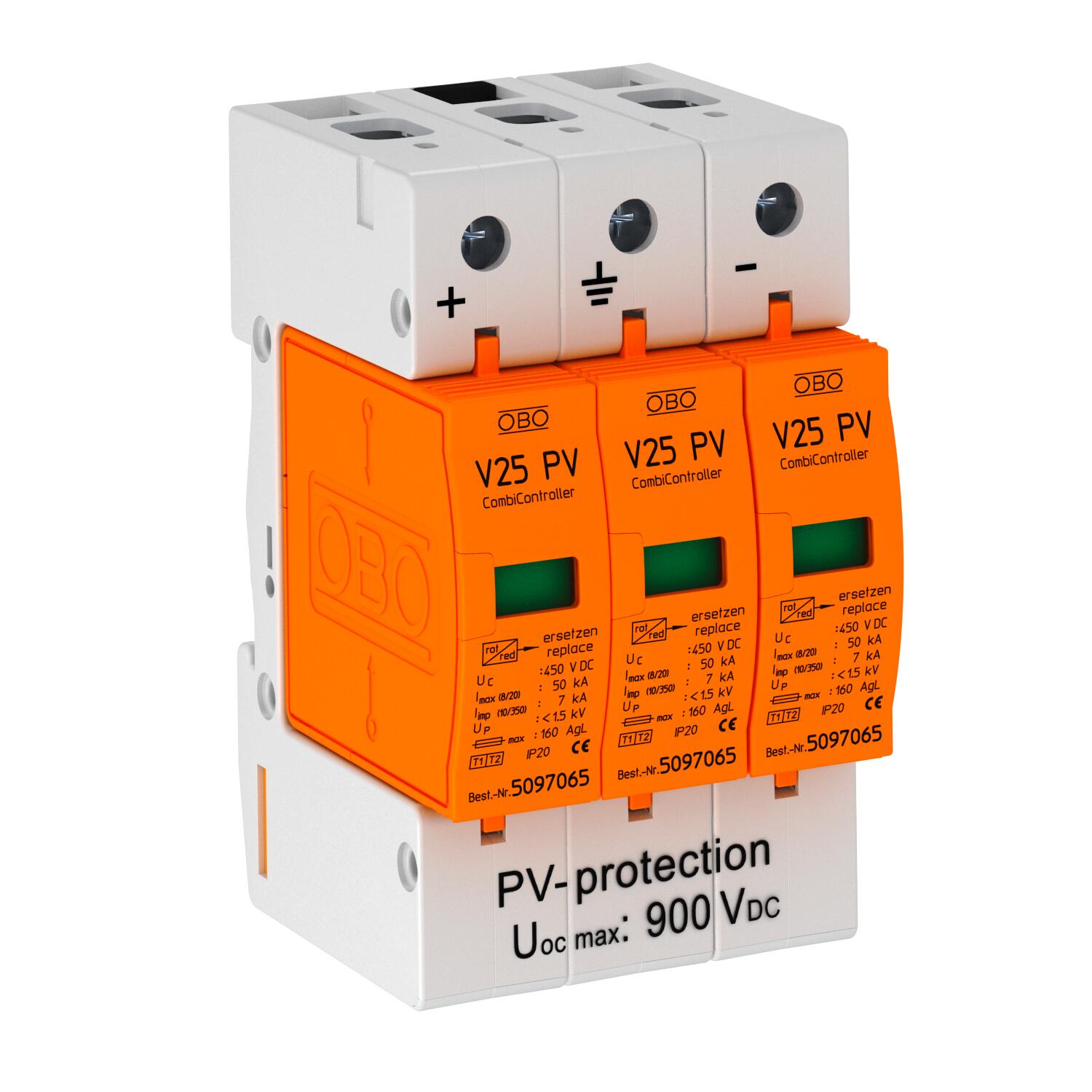

Kombinovaný svodič V25 pro FV systémy, 900 V DC

Obj. č. 5097447 | EAN 4012195478683

Obj. č. / Typ

Provedení pólů	3

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Kombinovaný svodič V25 typu 1 + 2 pro FV zařízení

• Kompletní jednotka ze zásuvného varistorového svodiče s oddělovacím zařízením

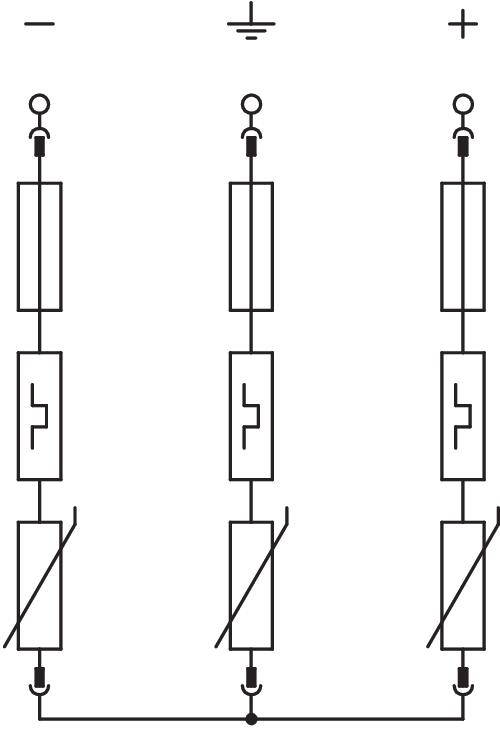

• Zapojení Y odolné proti chybám dle VDE 0100-712 (EN 50539-12)
• Vyrovnání potenciálů v ochraně před přepětím dle VDE 0100-443 (IEC 60364-4-44)
• Svodová schopnost až 7 kA (10/350) a 50 kA (8/20) na každý pól
• Nízká ochranná úroveň DC: < 3,0 kV a Uoc max. = 900 V DC
• Optická indikace funkčnosti pro použití v rozvaděčových skříních

Použití: FV systémy se zařízením ochrany před bleskem

Technické údaje

Technické údaje

Bleskový proud (10/350 μs)	7 kA
CO2 stopa (GWP) od kolébky po bránu	0,9501 kg CO2e / 1 Kus
Dálková signalizace	Ne
Doba odezvy	<25 ns
Jiný tvar sítě	Ne
Jmenovitý impulzní svodový proud (8/20 µs)	30 kA
Jmenovitý impulzní svodový proud (8/20 µs) [L-N]	30 kA
LPZ	0→2
Max. nadproudová ochrana na straně sítě	160
Maximální rázový svodový proud (8/20 μs)	50 kA
Maximální vstupní jištění	160 A
Nejvyšší trvalé napětí DC	900 V
Provedení pólů	3
Provedení	3 pólový pro FV systémy
Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C
Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	2,5 mm²

Rozměr	900V DC
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 1+2
SPD dle IEC 61643-1	class I+II
Stupeň krytí	IP20
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Tvar sítě	DC
Tvar sítě DC	Ano
Tvar sítě IT	Ne
Tvar sítě TN	Ne
Tvar sítě TN-C	Ne
Tvar sítě TN-C-S	Ne
Tvar sítě TN-S	Ne
Tvar sítě TT	Ne
Vhodné pro použití ve vnějším prostředí	Ne
Vyfukující	Ne
Způsob montáže	Profilová lišta 35 mm
