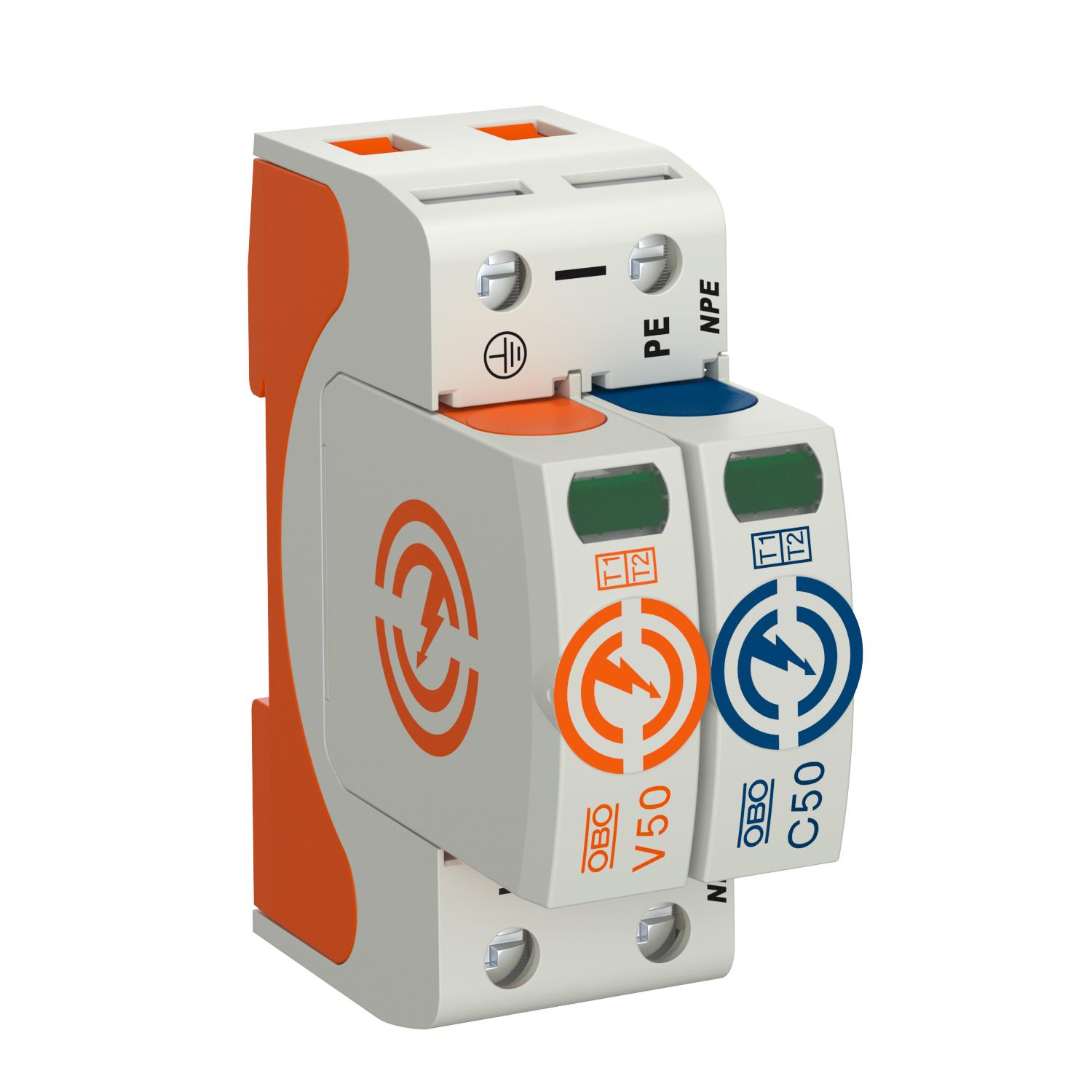

Kombinovaný svodič V50, 1 pólový + NPE, 150 V 1+N/PE | 150 | IP20

Kombinovaný svodič V50, 1 pólový + NPE, 150 V

Obj. č. 5093452 | EAN 4012196398676

Obj. č. / Typ	5093452 / V50-1+NPE-150

Provedení pólů	1+N/PE

Nejvyšší trvalé napětí AC	150 V

Stupeň krytí	IP20

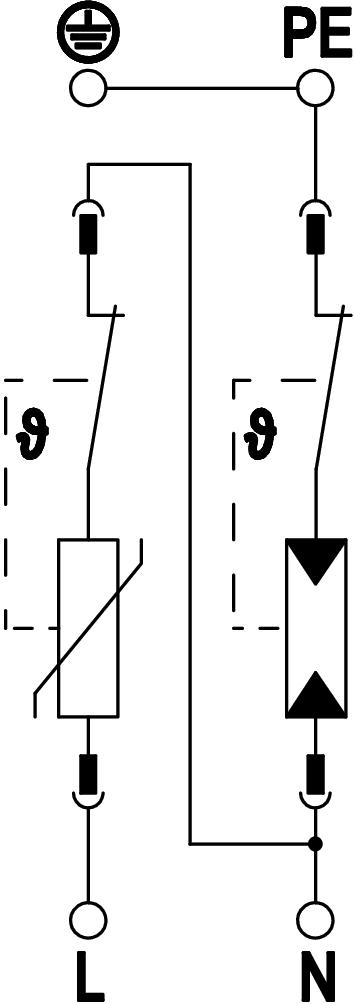

Popis výrobku

Popis výrobku

Kombinovaný svodič bleskových proudů typu 1 + 2

• K vyrovnání potenciálů v ochraně před bleskem dle IEC 62305 (VDE 0185-305)
• Schopnost svodu bleskových proudů 12,5 kA (10/350) na pól a až 50 kA (10/350) celkově
• Modulární vyjímatelný svodič s dynamickým odpojovacím zařízením a optickou signalizací stavu
• Blokovací funkce proti vibracím a napěťové kódování
• Plast dle UL 94 V-0
• Varianty FS osazeny bezpotenciálovým přepínacím kontaktem pro dálkovou signalizaci

Použití: Vyrovnání potenciálů v ochraně před bleskem pro budovy třídy III a IV.
* Kompletní = vrchní a spodní díl

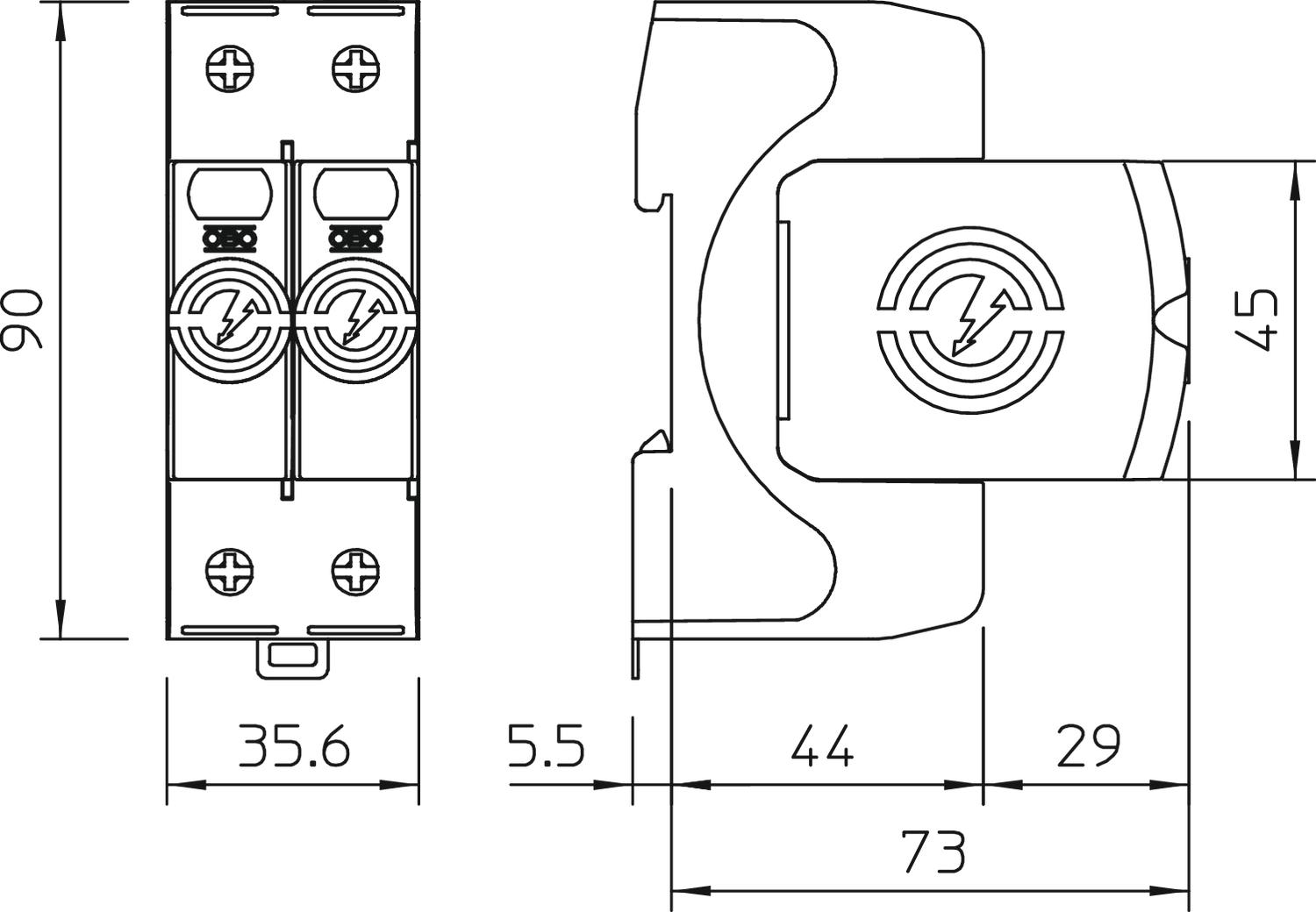

Technické údaje

Technické údaje

Bleskový proud (10/350 μs)	12,5 kA
Bleskový proud (10/350) [celkem]	25 kA
Dálková signalizace	Ne
Doba odezvy	<25 ns
Integrované vstupní jištění	Ne
Jmenovité napětí AC (50/60 Hz)	120 V
Jmenovitý impulzní svodový proud (8/20 µs)	30 kA
Jmenovitý impulzní svodový proud (8/20 µs) [L-N]	30 kA
Kroutící moment	4 Nm
Materiál	Polyamid
Materiál pouzdra, dílu přepěťové ochrany	PA UL 94 V-0
Max. nadproudová ochrana na straně sítě	160 A gL/gG
Maximální rázový svodový proud (8/20 μs)	50 kA
Maximální rázový svodový proud (8/20 μs) [L-N]	50 kA
Maximální vstupní jištění	160 A
Minimální vzdálenost	1,5 mm
Napětí TOV [L-N] – fail safe mode – 120 min.	230 V
Napětí TOV [L-N] – withstand mode – 5 s	175 V
Napětí TOV [N-PE] – withstand mode – 200 ms	1200 V
Nejvyšší trvalé napětí (L-N)	150 V
Nejvyšší trvalé napětí (N-PE)	255 V
Nejvyšší trvalé napětí AC	150 V
Ochranná úroveň [L-N]	≤0,8
Počet pólů	2
Provedení pólů	1+N/PE
Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C

Rozměr	150V
Schopnost zhášení následného proudu (ef.) [N-PE]	0,1 kA
Schválení	VDE, UL, ÖVE
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 1+2
SPD dle IEC 61643-1	class I+II
SPD dle UL 1449	Typ 4
Spínací výkon AC	230 V; 0,5 A
Spínací výkon DC	230 V; 0,1 A / 75 V; 0,5 A
Stupeň krytí	IP20
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Tvar sítě	ostatní
Tvar sítě TN	Ano
Tvar sítě TN-C	Ne
Tvar sítě TN-C-S	Ano
Tvar sítě TN-S	Ano
Tvar sítě TT	Ano
Vlhkost vzduchu max.	95 %
Vlhkost vzduchu min.	5 %
Vyfukující	Ne
Zbytkové napětí [L-N] při 12,5 kA	0,6 kV
Zbytkové napětí [L-N] při 1 kA	0,4 kV
Zbytkové napětí [L-N] při 5 kA	0,5 kV
Zkratová odolnost při max. nadproudové ochraně na straně sítě	50 kA eff
Způsob montáže	Profilová lišta 35 mm

Možnosti připojení

Připojovací průřez svorek pro dálkovou signalizaci, max.	16 AWG
Připojovací průřez svorek pro dálkovou signalizaci, max.	1,5 mm²
Připojovací průřez svorek pro dálkovou signalizaci, min.	0,5 mm²
Připojovací průřez svorek pro dálkovou signalizaci, min.	21 AWG
Průřez flexibilního vodiče (jemně laněného), max.	35 mm²
Průřez flexibilního vodiče (jemně laněného), max.	2 AWG
Průřez flexibilního vodiče (jemně laněného), min.	16 AWG

Průřez flexibilního vodiče (jemně laněného), min.	1,5 mm²
Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²
Průřez pevného vodiče (plného/vícedrátového), max.	2 AWG
Průřez pevného vodiče (plného/vícedrátového), min.	1,5 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	16 AWG
Rázový svodový proud (8/20 µs) [celkový]	80 kA
Společná ochranná úroveň [L-PE]	2,1 kV

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	1,5488 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	1,5488 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-21T00:00:00.000+0200
