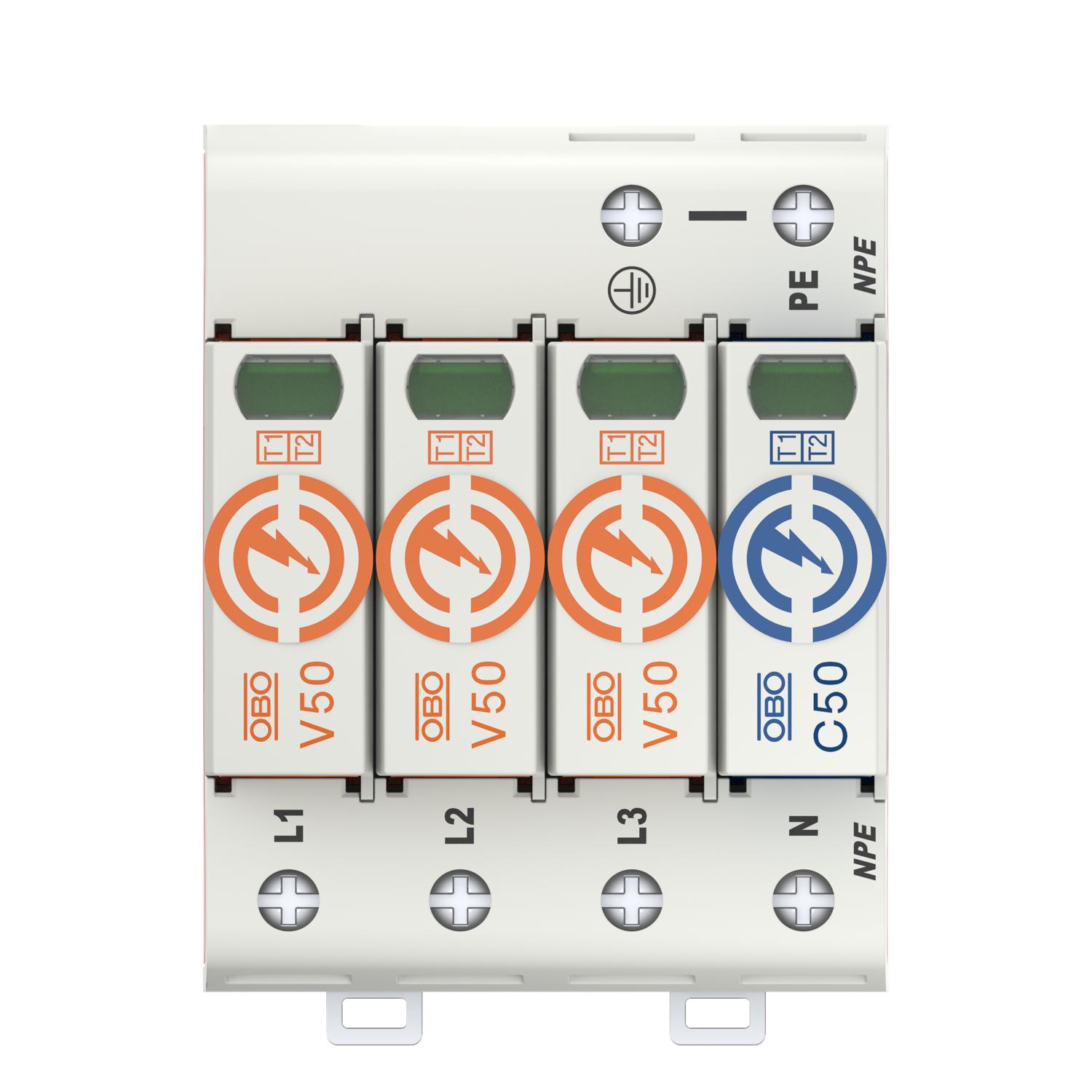

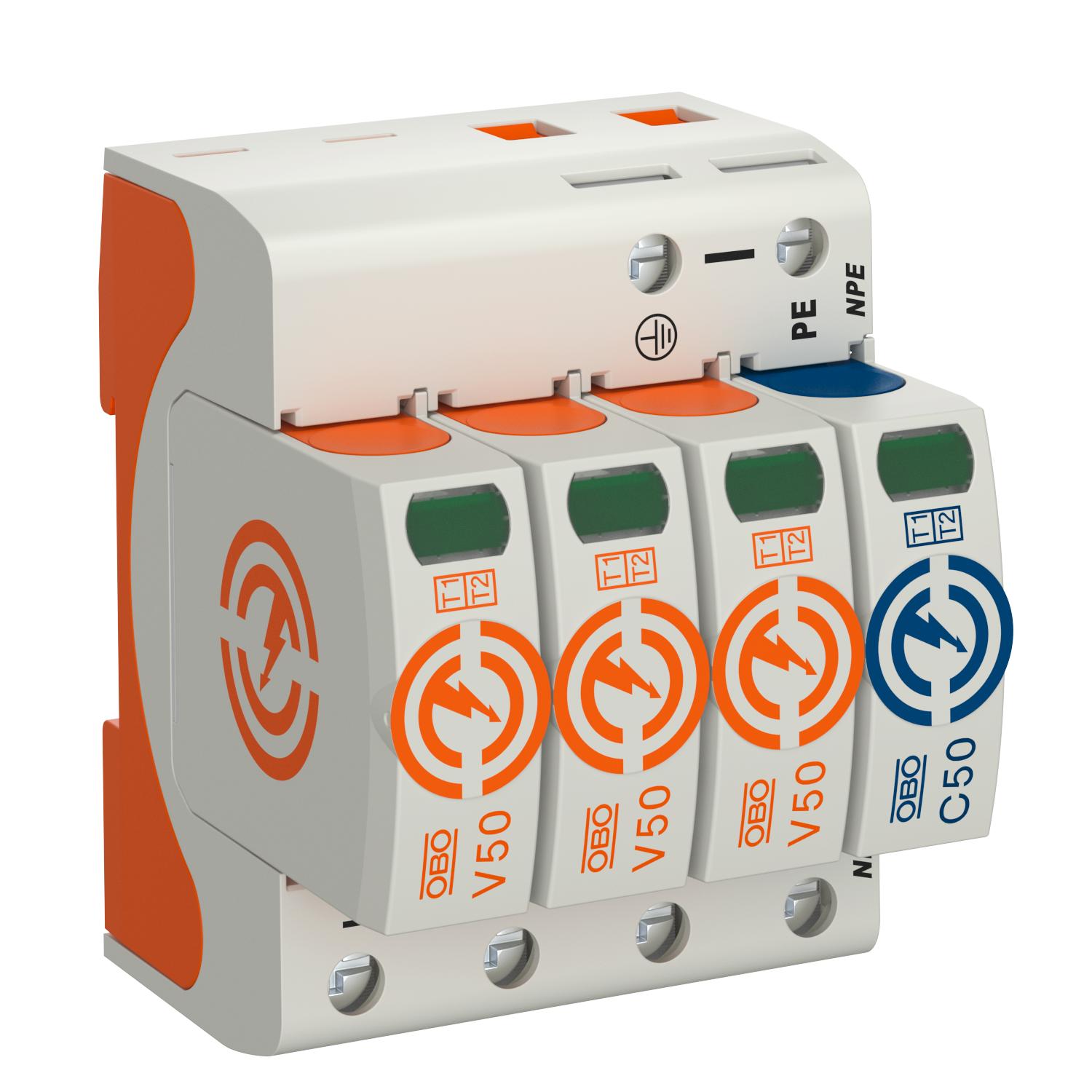

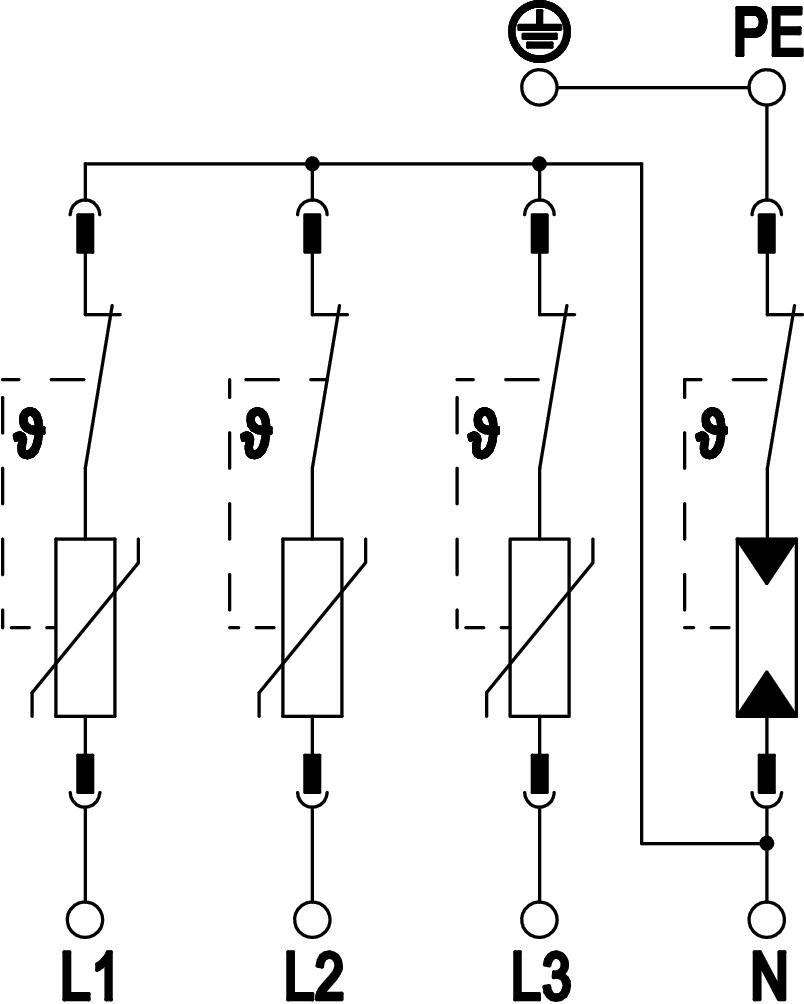

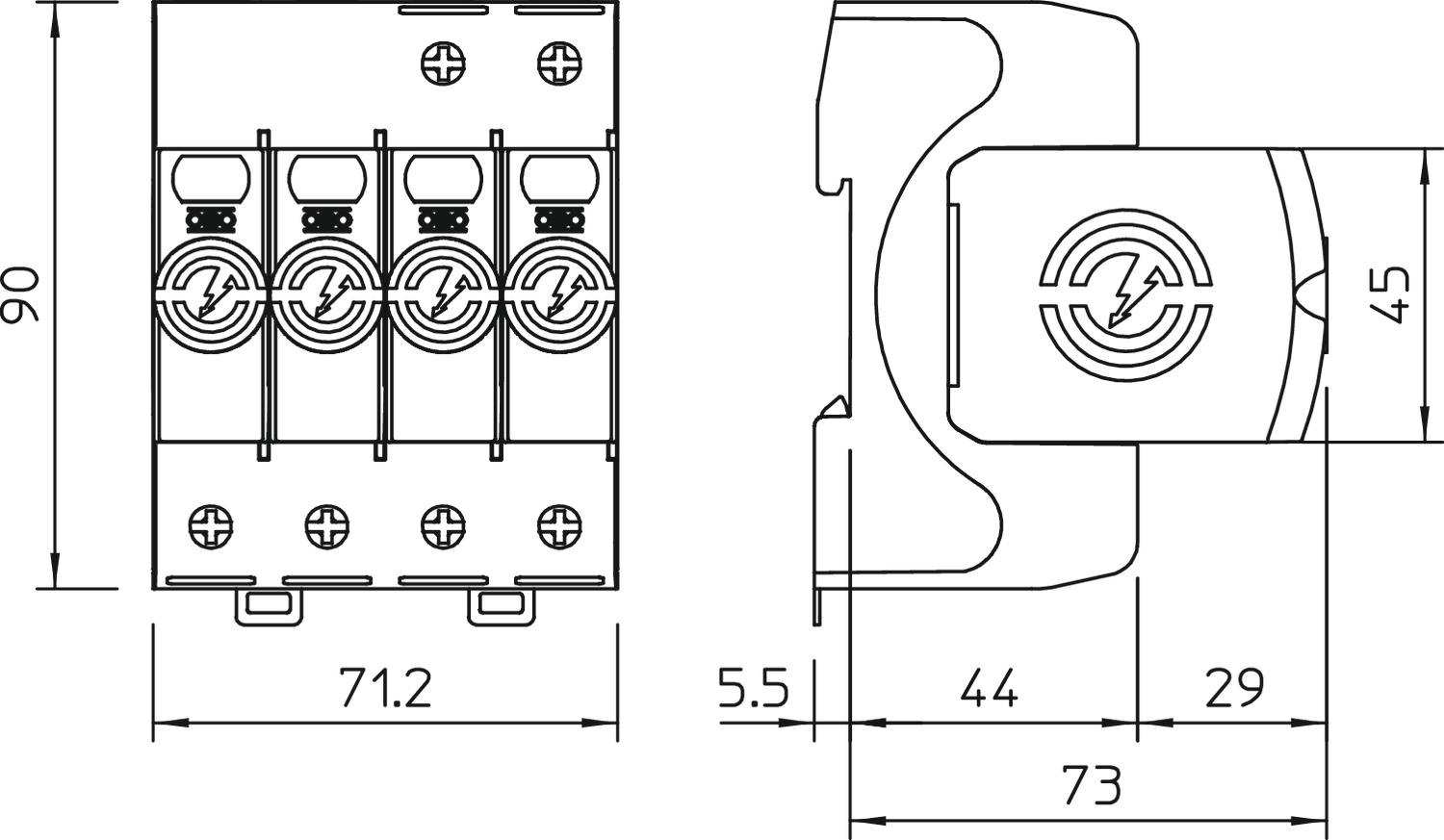

Kombinovaný svodič V50, 3 pólový + NPE, 280 V 3+N/PE | 280 | IP20

Kombinovaný svodič V50, 3 pólový + NPE, 280 V

Obj. č. 5093526 | EAN 4012196159697

Obj. č. / Typ

Provedení pólů

Nejvyšší trvalé napětí AC	280 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Kombinovaný svodič bleskových proudů typu 1 + 2

• K vyrovnání potenciálů v ochraně před bleskem dle IEC 62305 (VDE 0185-305)
• Schopnost svodu bleskových proudů 12,5 kA (10/350) na pól a až 50 kA (10/350) celkově
• Modulární vyjímatelný svodič s dynamickým odpojovacím zařízením a optickou signalizací stavu
• Blokovací funkce proti vibracím a napěťové kódování
• Plast dle UL 94 V-0
• Varianty FS osazeny bezpotenciálovým přepínacím kontaktem pro dálkovou signalizaci

Použití: Vyrovnání potenciálů v ochraně před bleskem pro budovy třídy III a IV.
* Kompletní = vrchní a spodní díl

Technické údaje

Technické údaje

Bleskový proud (10/350 μs)	12,5 kA
Bleskový proud (10/350) [celkem]	50 kA
Dálková signalizace	Ne
Doba odezvy	<25 ns
Integrované vstupní jištění	Ne
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	30 kA
Jmenovitý impulzní svodový proud (8/20 µs) [L-N]	30 kA
Kroutící moment	4 Nm
Materiál pouzdra, dílu přepěťové ochrany	PA UL 94 V-0
Max. nadproudová ochrana na straně sítě	160 A gL/gG
Maximální rázový svodový proud (8/20 μs)	50 kA
Maximální rázový svodový proud (8/20 μs) [L-N]	50 kA
Maximální vstupní jištění	160 A
Minimální vzdálenost	1,5 mm
Napětí TOV [L-N] – fail safe mode – 120 min.	440 V
Napětí TOV [L-N] – withstand mode – 5 s	335 V
Napětí TOV [N-PE] – withstand mode – 200 ms	1200 V
Nejvyšší trvalé napětí (L-N)	280 V
Nejvyšší trvalé napětí (N-PE)	255 V
Nejvyšší trvalé napětí AC	280 V
Ochranná úroveň [L-N]	≤1,3
Počet pólů	4
Provedení pólů	3+N/PE
Provozní teplota, max.	80 °C

Provozní teplota, min.	-40 °C
Rozměr	280V
Schopnost zhášení následného proudu (ef.) [N-PE]	0,1 kA
Schválení	VDE, KEMA, UL, ÖVE
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 1+2
SPD dle IEC 61643-1	class I+II
SPD dle UL 1449	Typ 4
Stupeň krytí	IP20
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Tvar sítě	TN-S, TT
Tvar sítě TN	Ano
Tvar sítě TN-C	Ne
Tvar sítě TN-C-S	Ano
Tvar sítě TN-S	Ano
Tvar sítě TT	Ano
Vlhkost vzduchu max.	95 %
Vlhkost vzduchu min.	5 %
Vyfukující	Ne
Zbytkové napětí [L-N] při 12,5 kA	1 kV
Zbytkové napětí [L-N] při 1 kA	0,7 kV
Zbytkové napětí [L-N] při 5 kA	0,8 kV
Zkratová odolnost při max. nadproudové ochraně na straně sítě	50 kA eff
Způsob montáže	Profilová lišta 35 mm

Možnosti připojení

Připojovací průřez svorek pro dálkovou signalizaci, max.	1,5 mm²
Připojovací průřez svorek pro dálkovou signalizaci, max.	16 AWG
Připojovací průřez svorek pro dálkovou signalizaci, min.	21 AWG
Připojovací průřez svorek pro dálkovou signalizaci, min.	0,5 mm²
Průřez flexibilního vodiče (jemně laněného), max.	35 mm²
Průřez flexibilního vodiče (jemně laněného), max.	2 AWG
Průřez flexibilního vodiče (jemně laněného), min.	16 AWG

Průřez flexibilního vodiče (jemně laněného), min.	1,5 mm²
Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²
Průřez pevného vodiče (plného/vícedrátového), max.	2 AWG
Průřez pevného vodiče (plného/vícedrátového), min.	16 AWG
Průřez pevného vodiče (plného/vícedrátového), min.	1,5 mm²
Rázový svodový proud (8/20 µs) [celkový]	80 kA
Společná ochranná úroveň [L-PE]	2,5 kV

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	2,0018 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	2,0018 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200
