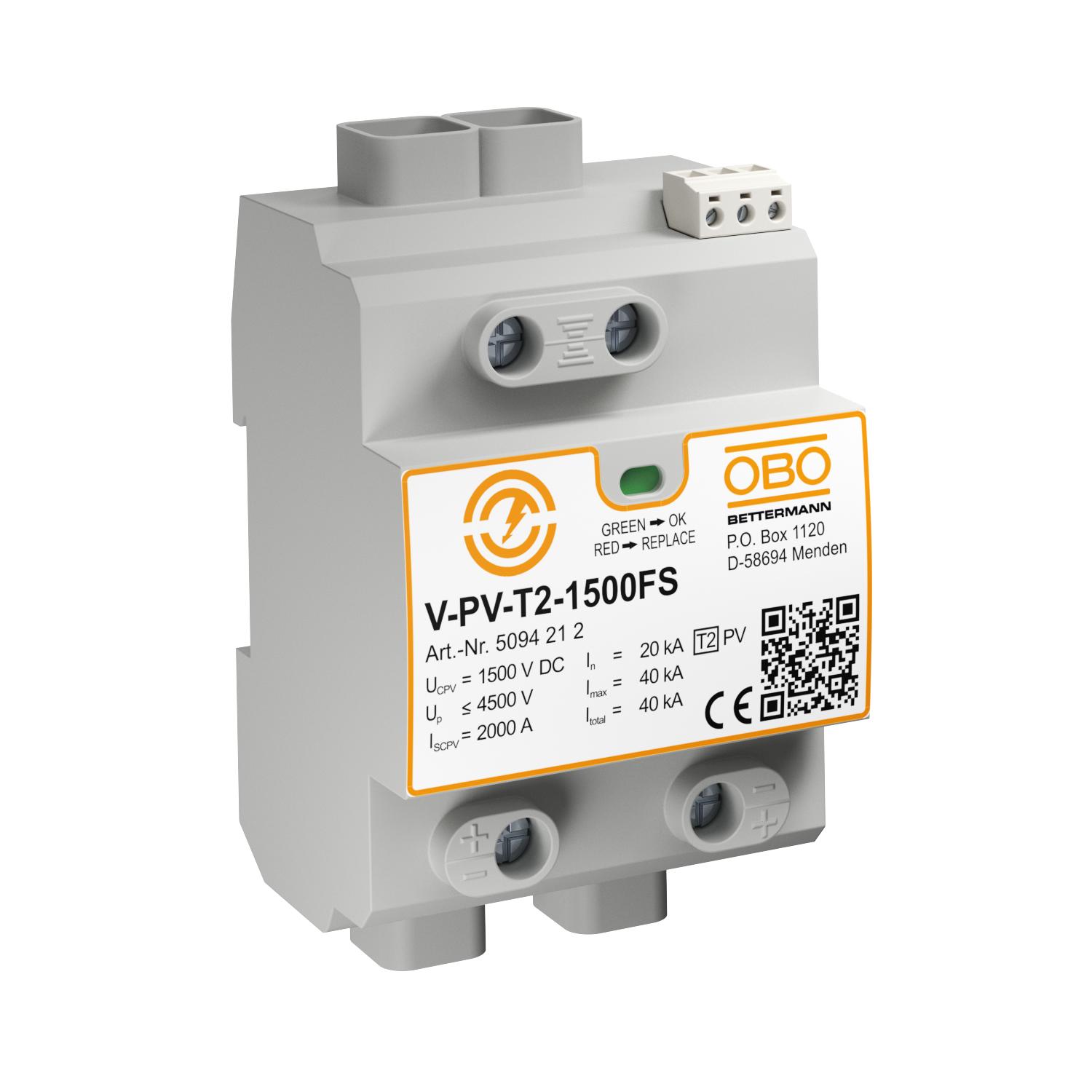

Kompletní blok pro FV systémy 1500 V DC s dálkovou signalizací Ostatní | IP20

Kompletní blok pro FV systémy 1500 V DC s dálkovou signalizací

Obj. č. 5094212 | EAN 4012196603701

Obj. č. / Typ	5094212 / V-PV-T2-1500+FS

Provedení pólů	Ostatní

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Přepěťová ochrana typu 2 pro FV systémy.

• Přepěťová ochrana podle ČSN 33 2000-7-712 (IEC 60364-7-712, resp. VDE 0100-712)
• Svodová schopnost 20 kA na každý pól a až 40 kA (8/20)
• Zapojení Y odolné proti chybám s indikací stavu
• Varianta FS má bezpotenciálový přepínací kontakt pro dálkovou signalizaci

Aplikace: Zařízení přepěťové ochrany pro FV systémy.

Technické údaje

Technické údaje

Barva	šedá
Dálková signalizace	Ano
Doba odezvy	<25 ns
Integrované vstupní jištění	Ne
Jiný tvar sítě	Ne
Jmenovitý impulzní svodový proud (8/20 µs)	20 kA
Jmenovitý zatěžovací proud (vstupní/výstupní svorka)	50 A
LPZ	1→2
Max. FV napětí	1500 V
Maximální rázový svodový proud (8/20 μs)	40 kA
Nejvyšší trvalé napětí DC	1500 V
Provedení pólů	Ostatní
Provedení	Konfigurace Y + FS
Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne
Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C
Rozměr	1500V DC
Signalizace na přístroji	Opticky

SPD dle EN 61643-11	Typ 2
SPD dle IEC 61643-1	class II
Stupeň krytí	IP20
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Tvar sítě	DC
Tvar sítě DC	Ano
Tvar sítě IT	Ne
Tvar sítě TN	Ne
Tvar sítě TN-C	Ne
Tvar sítě TN-C-S	Ne
Tvar sítě TN-S	Ne
Tvar sítě TT	Ne
Vyfukující	Ne
Zkušební třída typu 1	Ne
Zkušební třída typu 2	Ano
Zkušební třída typu 3	Ne
Způsob montáže	Profilová lišta 35 mm

Rozměry

Délka	65,5 mm
Šířka	71,2 mm

Výška	120 mm

Možnosti připojení

Kontakty dálkové signalizace	Přepínací kontakt
Průřez flexibilního vodiče (jemně laněného), max.	35 mm²
Průřez flexibilního vodiče (jemně laněného), min.	2,5 mm²

Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	2,5 mm²
Rázový svodový proud (8/20 µs) [celkový]	40 kA

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	0,1024 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,1024 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200
