Koncová svorka pro montáž FV modulu, volné prostranství 85 | 45

Dodací lhůta na vyžádání

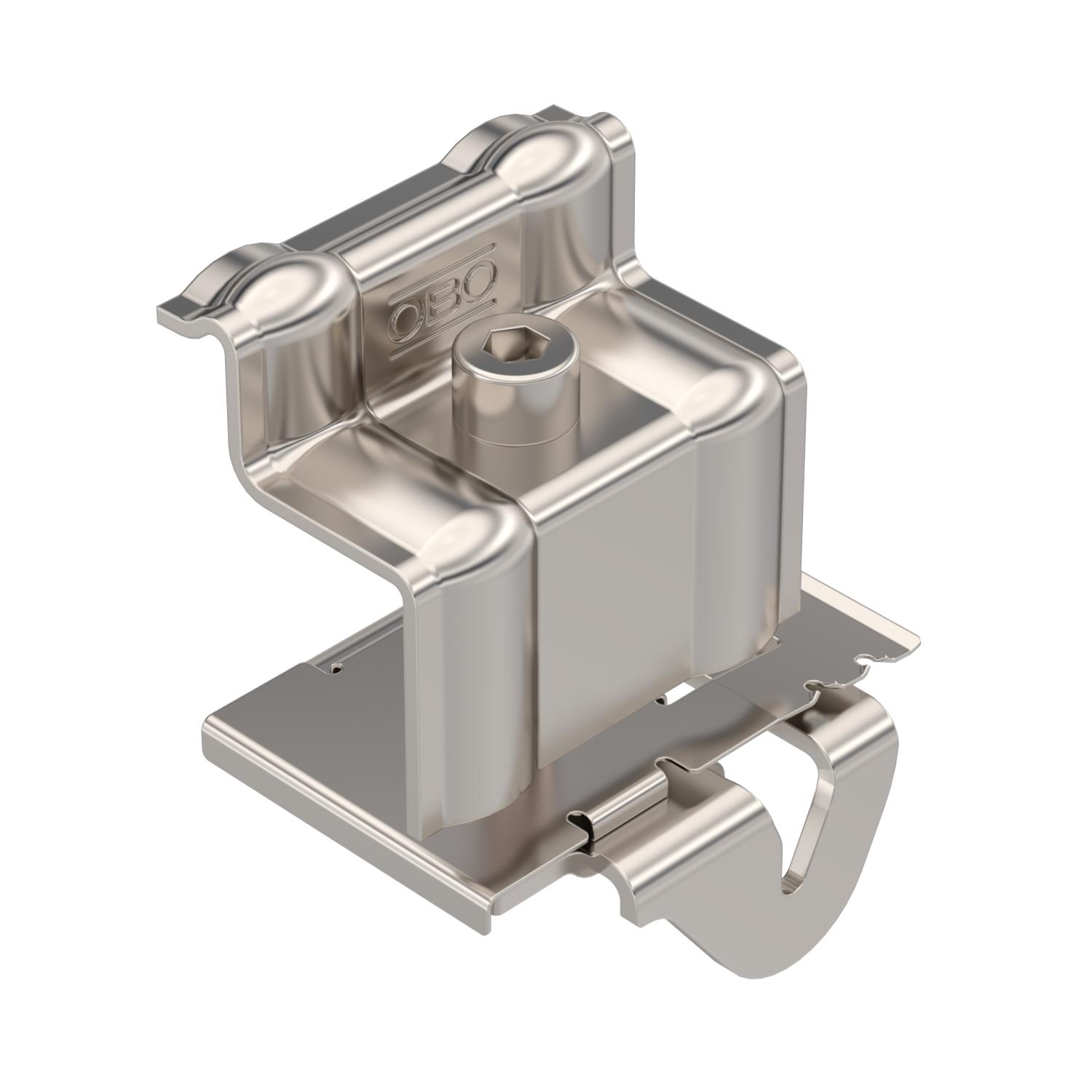

Koncová svorka pro montáž FV modulu, volné prostranství

Obj. č. 5901080 | EAN 4012197390839

Obj. č. / Typ

Výška

Pro min. výšku rámu

Popis výrobku

Popis výrobku

Koncová svorka pro upevnění FV modulů k nosným profilům systémů pro instalaci na volné prostranství. Naklapávací předupevnění modulových rámů k nosnému profilu. Vhodná pro šířku výřezu 10 mm. Šroubové upevnění FV modulu imbusovým klíčem vel. 6.

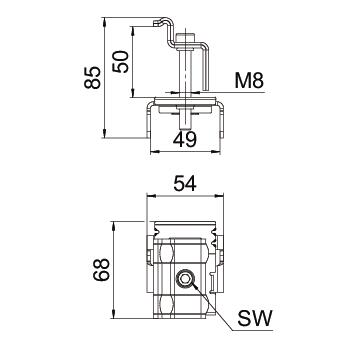

Technické údaje

Technické údaje

Barva	ocelová
CO2 stopa (GWP) od kolébky po bránu	0,9763 kg CO2e / 1 Kus
Hloubka	68,5 mm
Materiál	Nerez ocel, materiál 1.4307
Nastavitelný	Ne
Pro min. výšku rámu	45 mm

Provedení FV spojovacího a upevňovacího prvku	End terminal
Rozměr	-
Rozměr	80x70x54
Šířka	54 mm
Výška	85 mm
With module earthing	Ne

Všechny typy

Všechny typy

Typ	Výška	Pro min. výšku rámu	Obj. č.	Množství	Nejm. prod. jedn.
KLE 20 A2	60 mm	20 mm	5901070	Kus	50 Kus
KLE 25 A2	65 mm	25 mm	5901072	Kus	50 Kus
KLE 30 A2	70 mm	30 mm	5901074	Kus	50 Kus
KLE 35 A2	75 mm	35 mm	5901076	Kus	50 Kus
KLE 40 A2	80 mm	40 mm	5901078	Kus	50 Kus
KLE 45 A2	85 mm	45 mm	5901080	Kus	50 Kus
KLE 50 A2	90 mm	50 mm	5901082	Kus	50 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Nosný profil pro montáž FV modulu, volné prostranství	TP 1000 FT	5900500	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1010 FT	5900502	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1020 FT	5900504	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1030 FT	5900506	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1040 FT	5900508	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1050 FT	5900510	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1060 FT	5900512	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1100 FT	5900520	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1140 FT	5900522	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1310 FT	5900530	Kus	1 Kus
