Nosný profil pro montáž FV modulu, volné prostranství 5760 |

Dodací lhůta na vyžádání

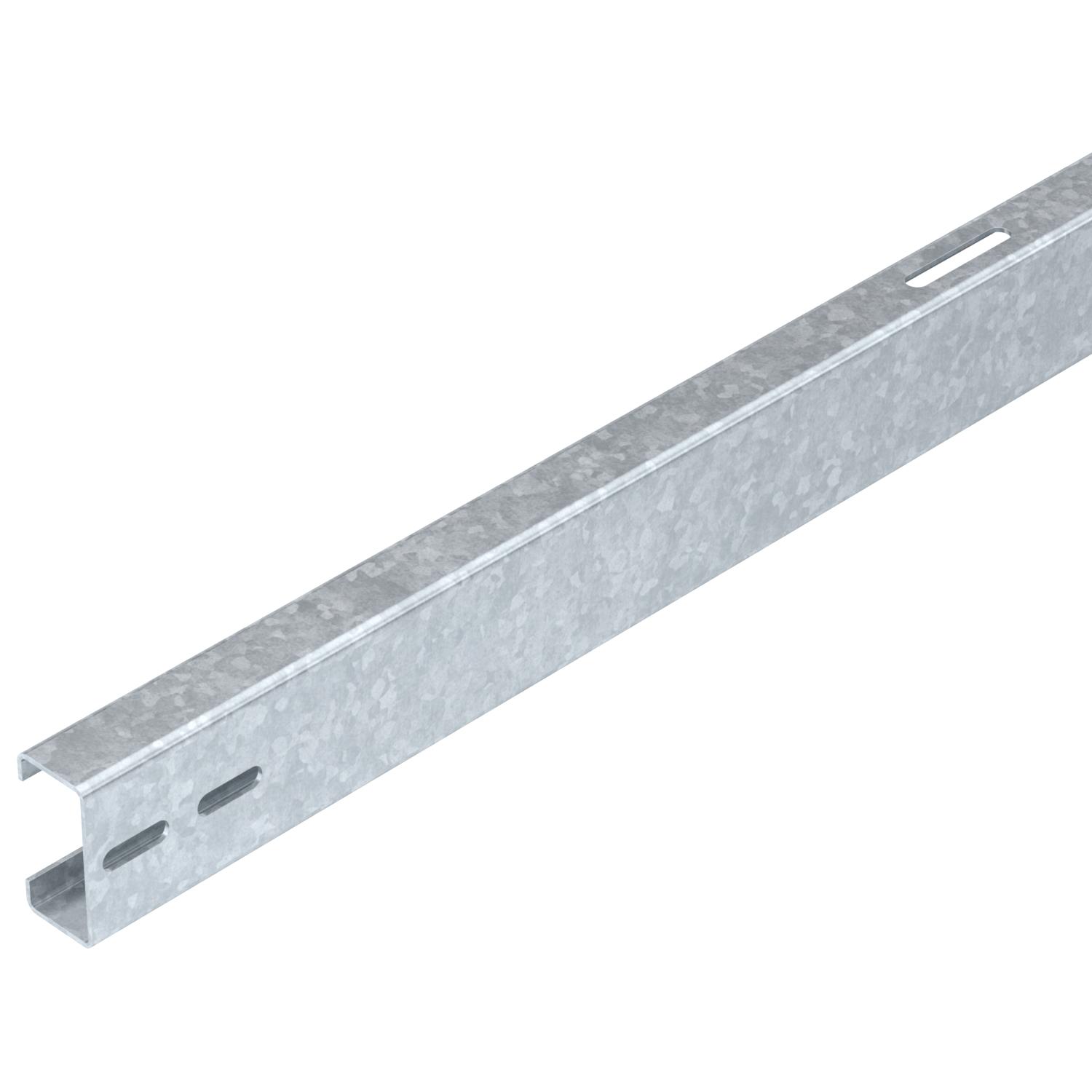

Nosný profil pro montáž FV modulu, volné prostranství

Obj. č. 5900504 | EAN 4012197435165

Obj. č. / Typ

Délka

Popis výrobku

Popis výrobku

Nosný profil pro montáž FV modulů na systémy na volném prostranství. Montáž nosného profilu na předem namontované nosiče pomocí křížové spojky KV FT. Montáž FV modulů k nosnému profilu pomocí koncových a/nebo mezilehlých svorek. Spojení více nosných profilů podélnou spojkou LV FT nebo křížovou spojkou KV FT, šroubovací.

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	39,6396 kg CO2e / 1 Kus
Délka	5760 mm
Kabelový kanál, integrovaný	Ne
Kabelový kanál, volitelný	Ne
Materiál	Ocel
Max. šířka modulu	1020 mm

Min. šířka modulu	1010 mm
Odporový moment Wx	10600 mm³
Odporový moment Wy	5200 mm³
Povrch	žárově zinkováno ponorem

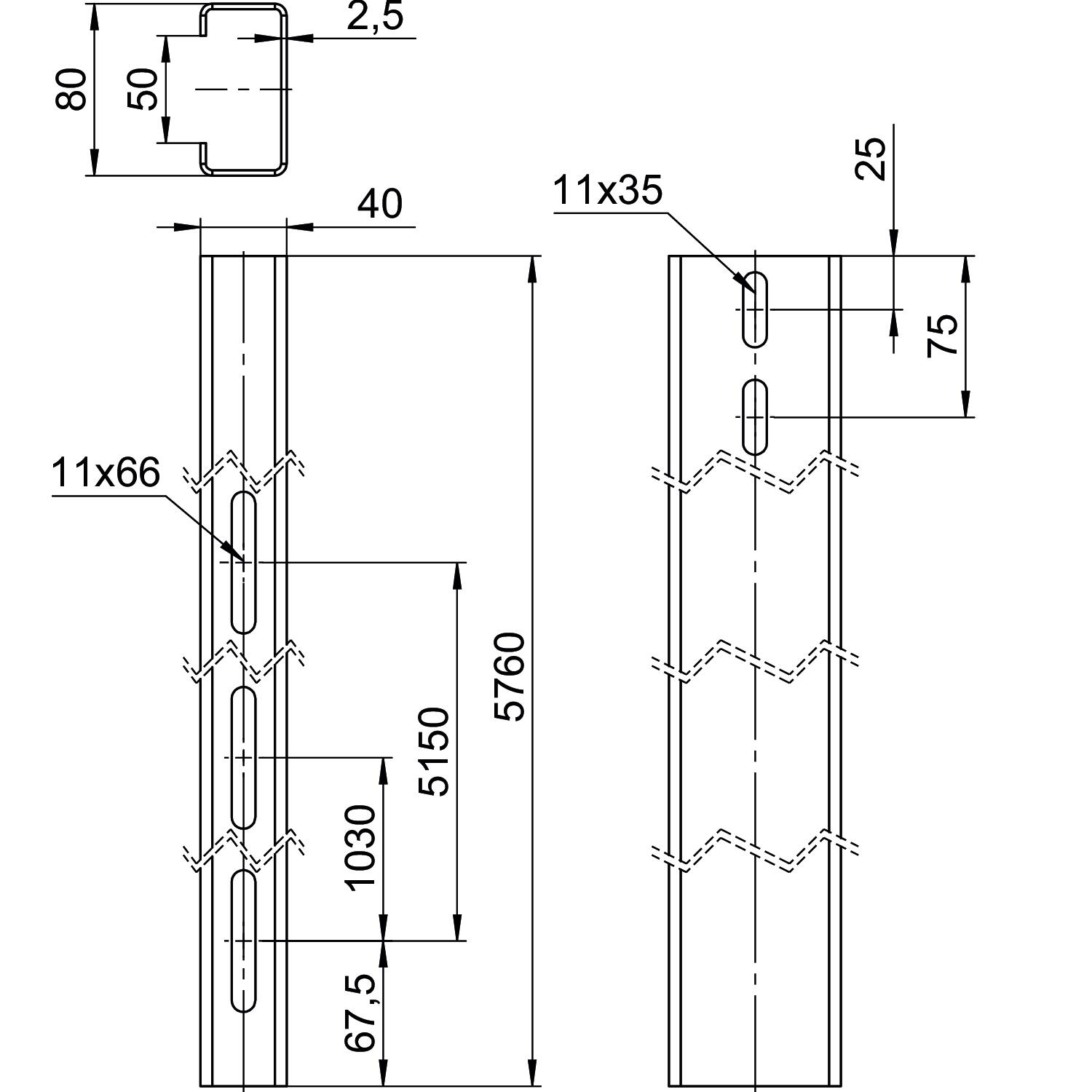

Rozměr	40x80x5760
Šířka	40 mm
Výška	80 mm

Všechny typy

Všechny typy

Typ	Délka	Obj. č.	Množství	Nejm. prod. jedn.
TP 1000 FT	5650 mm	5900500	Kus	1 Kus
TP 1010 FT	5705 mm	5900502	Kus	1 Kus
TP 1020 FT	5760 mm	5900504	Kus	1 Kus
TP 1030 FT	5815 mm	5900506	Kus	1 Kus
TP 1040 FT	5780 mm	5900508	Kus	1 Kus
TP 1050 FT	5925 mm	5900510	Kus	1 Kus
TP 1060 FT	5980 mm	5900512	Kus	1 Kus
TP 1100 FT	5090 mm	5900520	Kus	1 Kus
TP 1140 FT	5270 mm	5900522	Kus	1 Kus
TP 1310 FT	6035 mm	5900530	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.

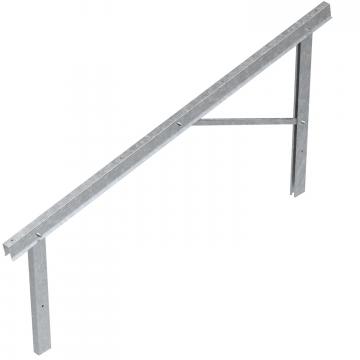

Předem namontovaný nosič pro montáž FV modulu, volné prostranství	VT 10S FT	5901550	Kus	1 Kus

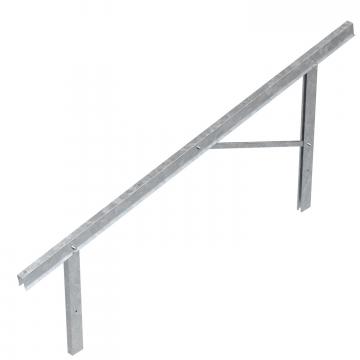

Předem namontovaný nosič pro montáž FV modulu, volné prostranství	VT 10M FT	5901552	Kus	1 Kus

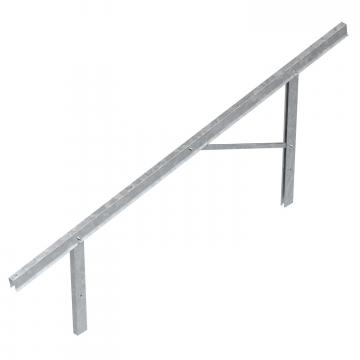

Předem namontovaný nosič pro montáž FV modulu, volné prostranství	VT 10L FT	5901554	Kus	1 Kus

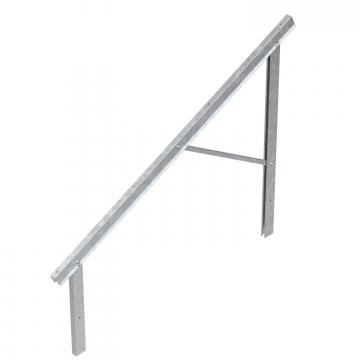

Předem namontovaný nosič pro montáž FV modulu, volné prostranství	VT 25S FT	5901556	Kus	1 Kus

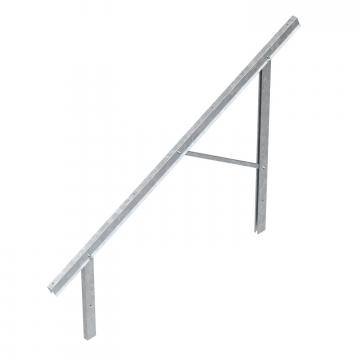

Předem namontovaný nosič pro montáž FV modulu, volné prostranství	VT 25M FT	5901558	Kus	1 Kus

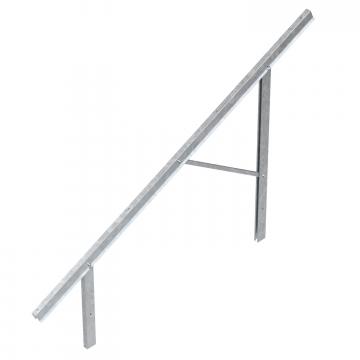

Předem namontovaný nosič pro montáž FV modulu, volné prostranství	VT 25L FT	5901560	Kus	1 Kus

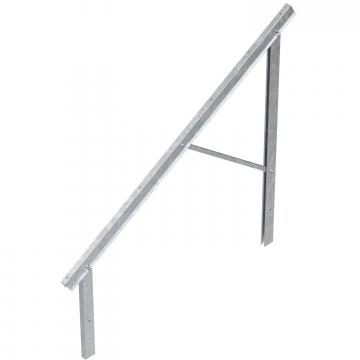

Předem namontovaný nosič pro montáž FV modulu, volné prostranství	VT 30S FT	5901562	Kus	1 Kus

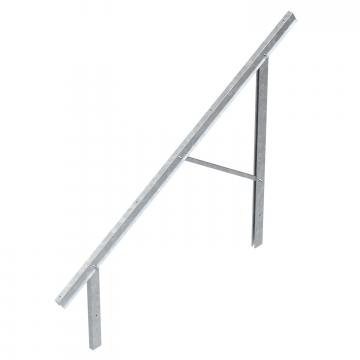

Předem namontovaný nosič pro montáž FV modulu, volné prostranství	VT 30M FT	5901564	Kus	1 Kus

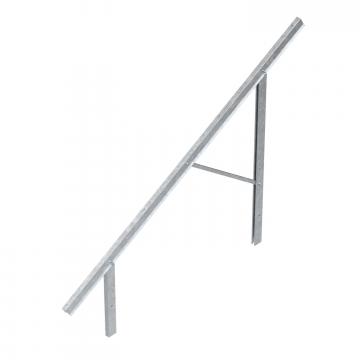

Předem namontovaný nosič pro montáž FV modulu, volné prostranství	VT 30L FT	5901566	Kus	1 Kus

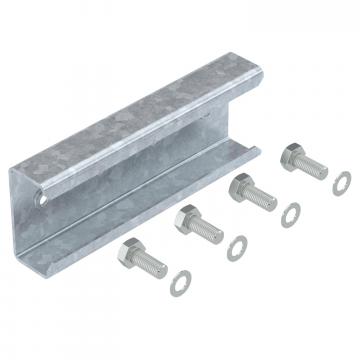

Podélná spojka pro nosné profily, volné prostranství	LV FT	5901215	Kus	20 Kus

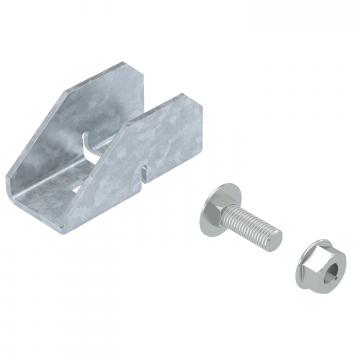

Křížová spojka pro nosné profily, volné prostranství	KV FT	5901255	Kus	50 Kus

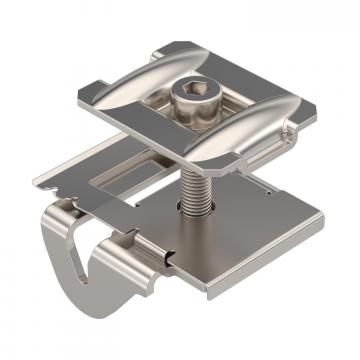

Mezilehlá svorka pro montáž FV modulu, volné prostranství	KLZ 2030 A2	5901050	Kus	50 Kus

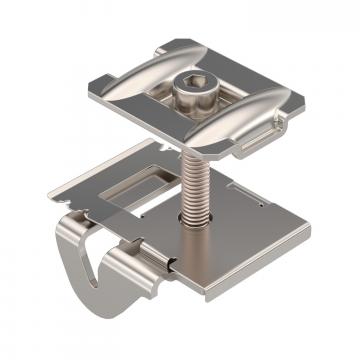

Mezilehlá svorka pro montáž FV modulu, volné prostranství	KLZ 3040 A2	5901054	Kus	50 Kus
Mezilehlá svorka pro montáž FV modulu, volné prostranství	KLZ 4050 A2	5901058	Kus	50 Kus

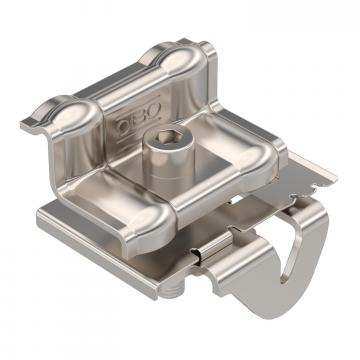

Koncová svorka pro montáž FV modulu, volné prostranství	KLE 20 A2	5901070	Kus	50 Kus

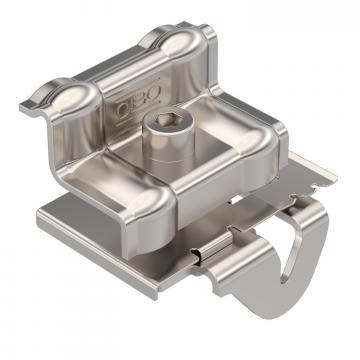

Koncová svorka pro montáž FV modulu, volné prostranství	KLE 25 A2	5901072	Kus	50 Kus

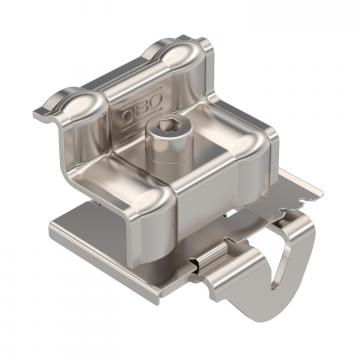

Koncová svorka pro montáž FV modulu, volné prostranství	KLE 30 A2	5901074	Kus	50 Kus

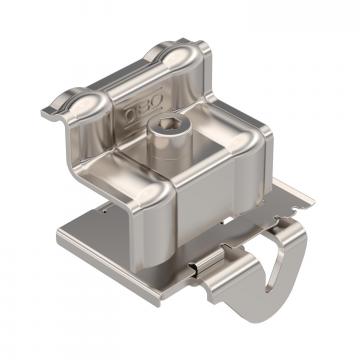

Koncová svorka pro montáž FV modulu, volné prostranství	KLE 35 A2	5901076	Kus	50 Kus

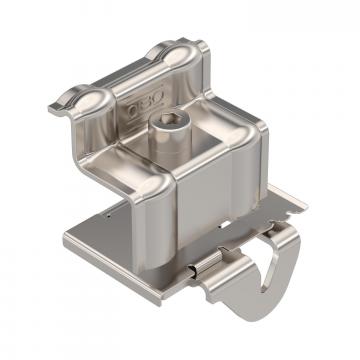

Koncová svorka pro montáž FV modulu, volné prostranství	KLE 40 A2	5901078	Kus	50 Kus

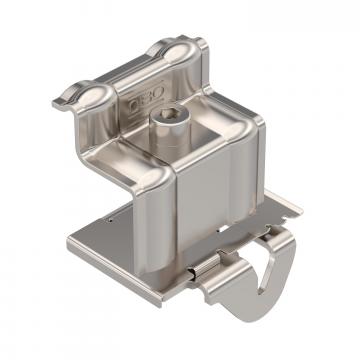

Koncová svorka pro montáž FV modulu, volné prostranství	KLE 45 A2	5901080	Kus	50 Kus

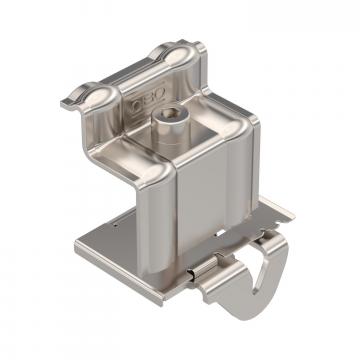

Koncová svorka pro montáž FV modulu, volné prostranství	KLE 50 A2	5901082	Kus	50 Kus

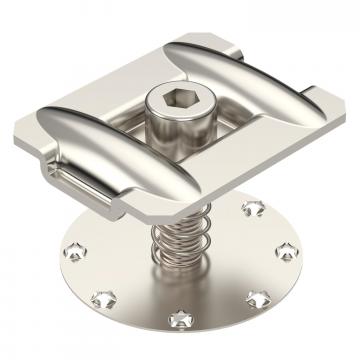

Mezilehlá svorka s pružinou pro montáž FV modulu	KLZ F 25 A2	5901062	Kus	50 Kus

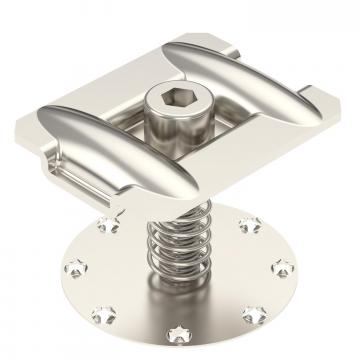

Mezilehlá svorka s pružinou pro montáž FV modulu	KLZ F 30 A2	5901063	Kus	50 Kus

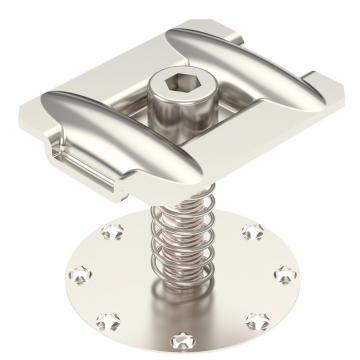

Mezilehlá svorka s pružinou pro montáž FV modulu	KLZ F 35 A2	5901064	Kus	50 Kus

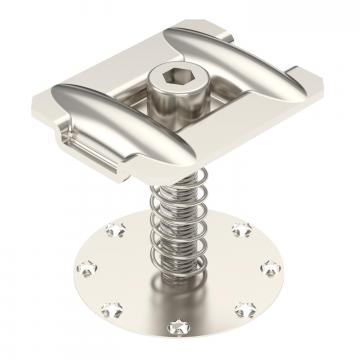

Mezilehlá svorka s pružinou pro montáž FV modulu	KLZ F 40 A2	5901065	Kus	50 Kus
Koncová svorka s pružinou pro montáž FV modulu	KLE F 25 A2	5901092	Kus	50 Kus

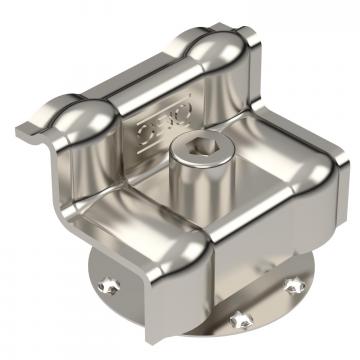

Koncová svorka s pružinou pro montáž FV modulu	KLE F 30 A2	5901093	Kus	50 Kus

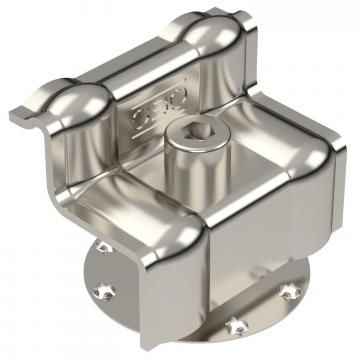

Koncová svorka s pružinou pro montáž FV modulu	KLE F 35 A2	5901094	Kus	50 Kus

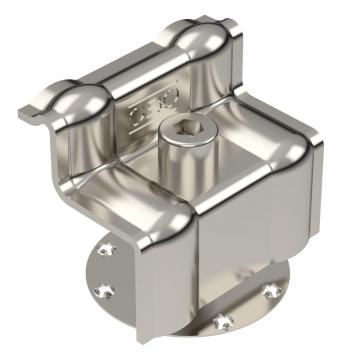

Koncová svorka s pružinou pro montáž FV modulu	KLE F 40 A2	5901095	Kus	50 Kus
