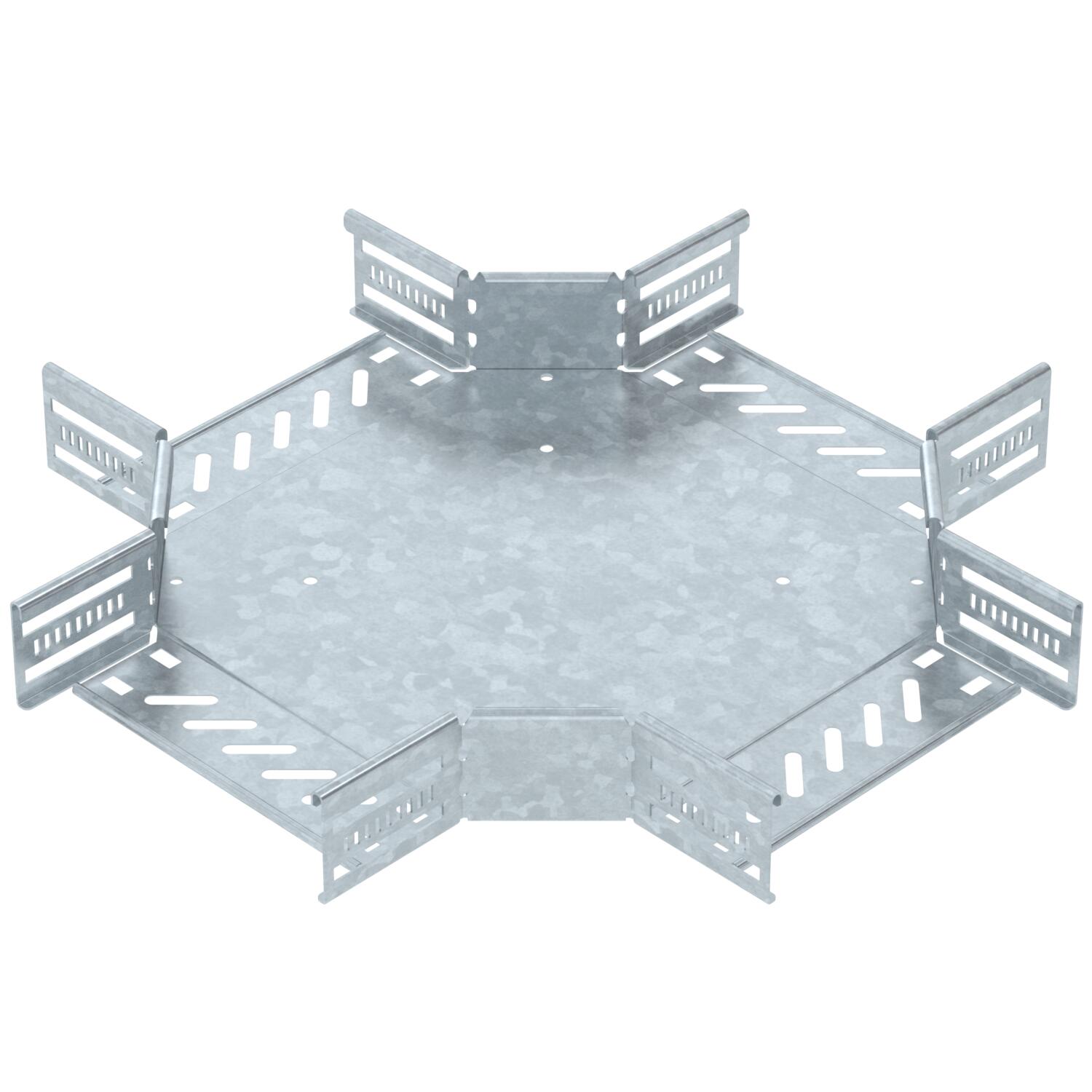

Křížení 60 FT
Obj. č. 7027413 | EAN 4012197339111
- Popis výrobku
-
Popis výrobkuKřížení pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno CO2 stopa (GWP) od kolébky po bránu 4,1418 kg CO2e / 1 Kus Doporučený počet šroubů 24 St. Druh spojky kabelového nosného systému Šroubovaný / upevněný svorkami Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 60x200 Rozměr B 200 mm Rozmístění otvorů NATO Ne Šířka 200 mm Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C tloušťka bočnice 1,25 mm Tloušťka materiálu dna 0,8 mm Tloušťka plechu 0,8 mm Výška 60 mm Zachování funkčnosti Ano - Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko křížení 200 A2
RKD 200 A2 7027862 1 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
