Křížová svorka s vložkou pro Rd 8–10 mm, široké provedení, A4

Obj. č. 5312294 | EAN 4012196428045

Obj. č. / Typ

Vhodná	Rd 8-10 mm

Popis výrobku

Popis výrobku

• Odpovídá požadavkům dle normy VDE 0185-305-3 (IEC/EN 62305-3)
• Vhodná pro Ø 8–10 × Ø 8–10 / FL 30
• S vložkou
• Sestavená s 4 šrouby s šestihrannou hlavou M8 × 25 a 4 šestihrannými maticemi M8

Technické údaje

Technické údaje

CO2 stopa (GWP) od kolébky po bránu	1,4828 kg CO2e / 1 Kus
Druh spojky	Křížová svorka
Druh upevňovacího šroubu	Šroub se šestihrannou hlavou
Materiál	Nerez ocel, materiál 1.4401
Mezikus	Ano

Rozměr	8-10mm
Schopnost vést bleskový proud	H/100 kA
Vhodná	Rd 8-10 mm
Vhodný pro spojení	Kruhový vodič Rd 8-10 / Rd 8-10

Všechny typy

Všechny typy

Typ	Vhodná	Obj. č.	Množství	Nejm. prod. jedn.
252 S1 V4A	Rd 8-10 mm	5312294	Kus	2800 Kus
252 8-10 V4A	Rd 8-10 mm	5312318	Kus	10 Kus

Ke stažení

Datový list 252 S1 V4A / 5312294 , 0.23MB , pdf

Příručka Příručka ochrany před bleskem , 2.10MB , pdf

Příručka Příručka: Uzemňovací systémy , 2.10MB , pdf

Katalog Vyrovnání potenciálů a uzemnění , 16.24MB , pdf

Pomůcka pro výběr Pomůcka pro výběr základového a obvodového zemniče dle DIN 18014 , 0.19MB , pdf

Návod k montáži Návod k montáži a instalaci křížové spojky , 2.00MB , pdf

Stáhnout

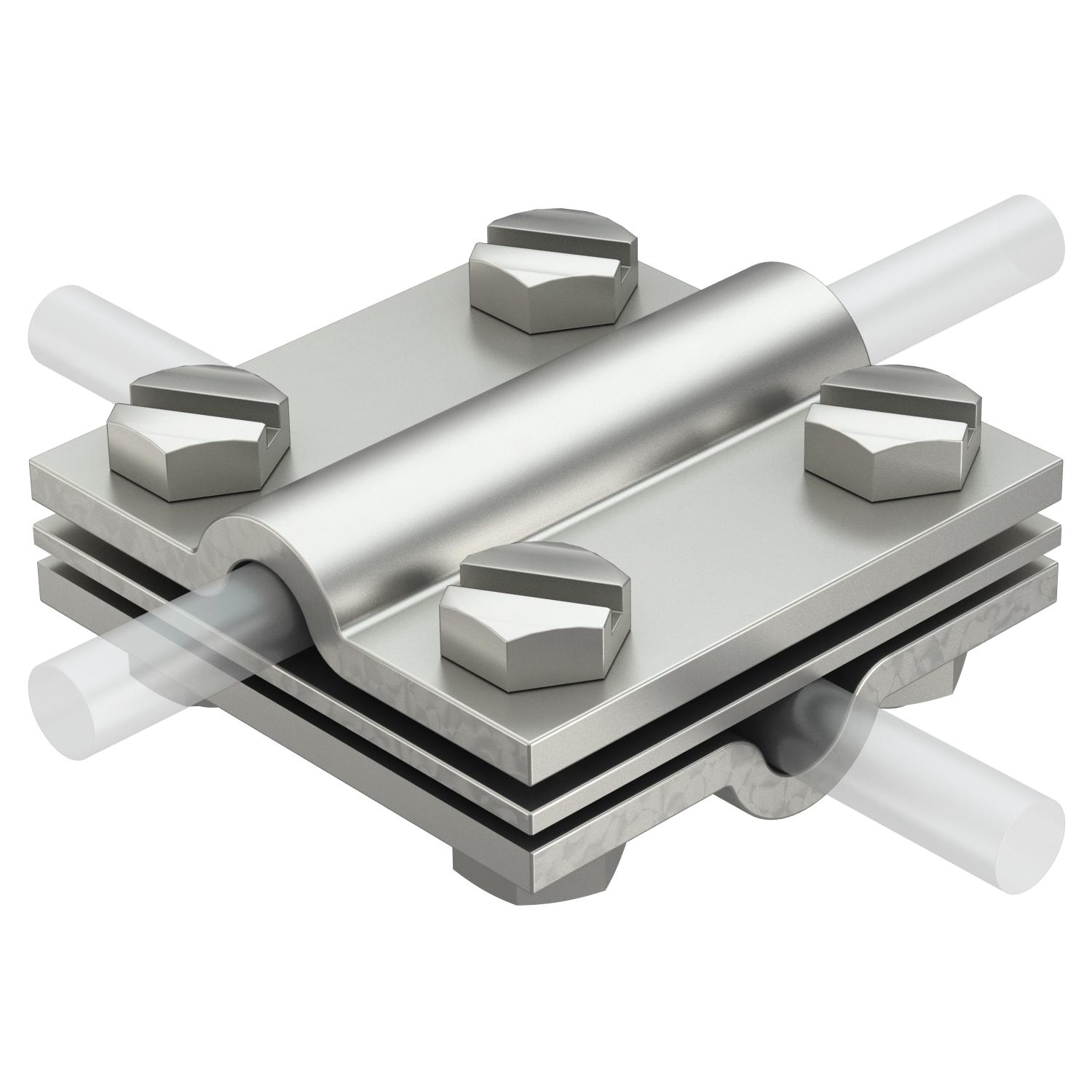

Výrobková grafika 252 S1 V4A / 5312294, 104.22 kB, jpg

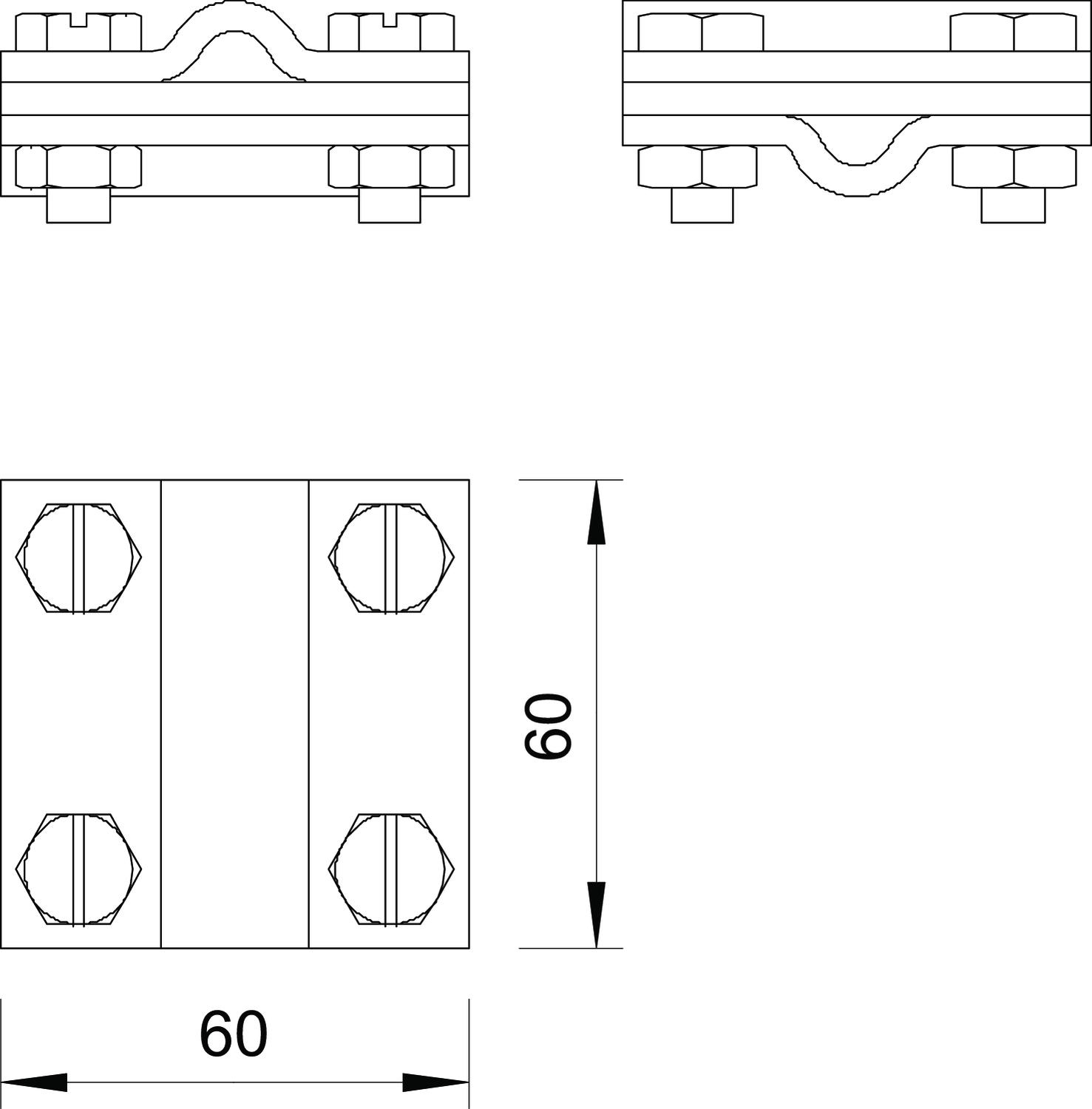

Rozměrový výkres 252 S1 V4A / 5312294, 75.51 kB, jpg
