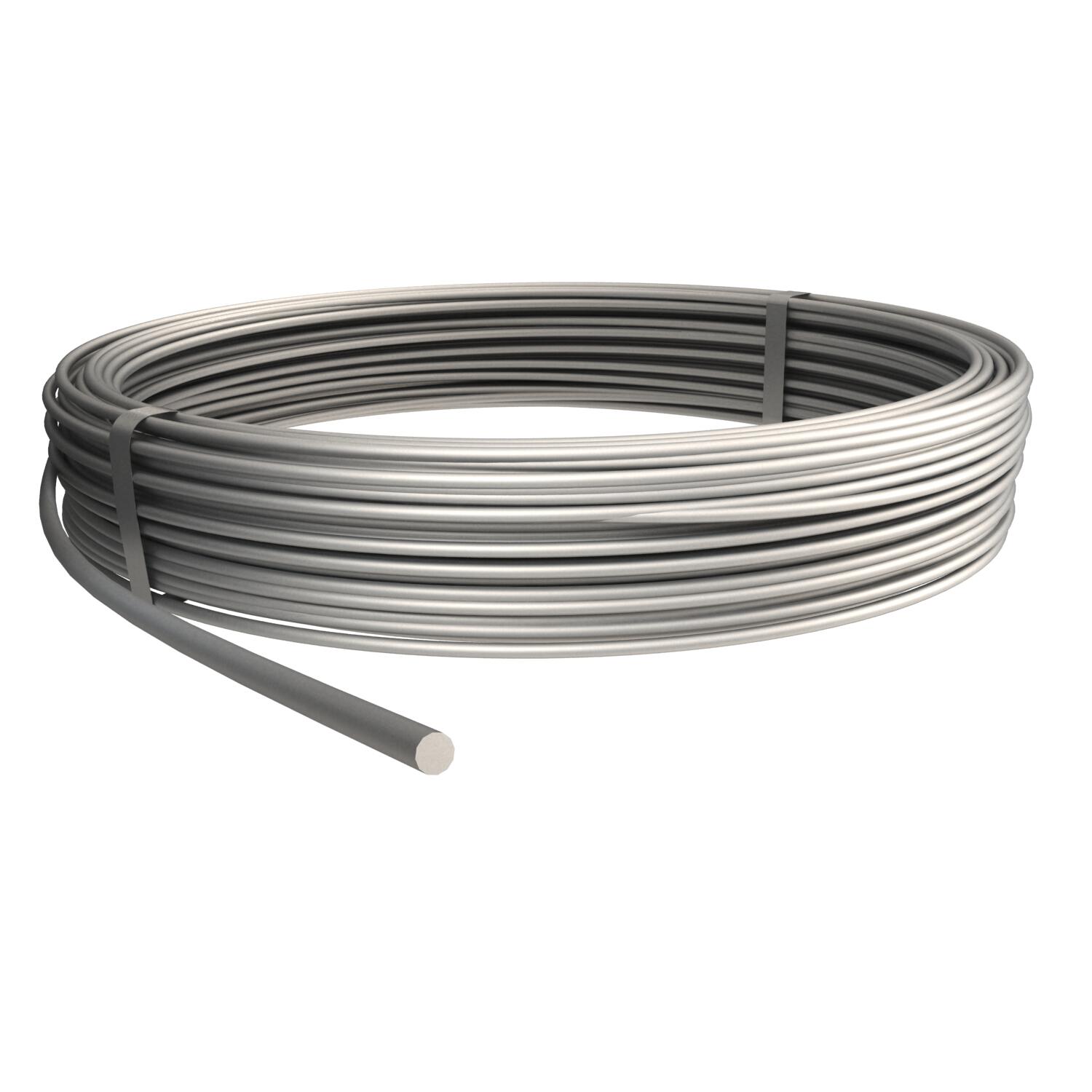

Kruhové vodiče z hliníku 8 | 20 | 150 | 50 | Hliník

Kruhové vodiče z hliníku

Obj. č. 5021286 | EAN 4012195381914

Obj. č. / Typ

Průměr

Normální kroužek (cca kg)

Normální kroužek (cca m)

průřez

Materiál	Hliník

Popis výrobku

Popis výrobku

• Lze použít jako svod podle DIN EN 62561-2 (VDE 0185-561-2)
• Odpovídá požadavkům normy VDE 0185-305 (IEC 62305)
• RD 8 ALU: polotvrdý (E-AlMgSi0.5, odpovídá DIN 48801)
• RD 8 ALU-T: kvalita v krutu (E-AlMgSi0.5, odpovídá DIN 48801)
• RD 10 ALU: čistý hliník (E-Al, odpovídá DIN 48801)
• AL a ALMgSi se nesmějí pokládat přímo na, do nebo pod omítku, maltu nebo beton, ani do země

Technické údaje

Technické údaje

Izolované provedení odolné proti vysokému napětí	Ne
Length tolerance ±	5 %
Materiál	Hliník
Materiál – plášť	bez
Normální kroužek (cca kg)	20
Normální kroužek (cca m)	150

Počet jednotlivých vodičů	1

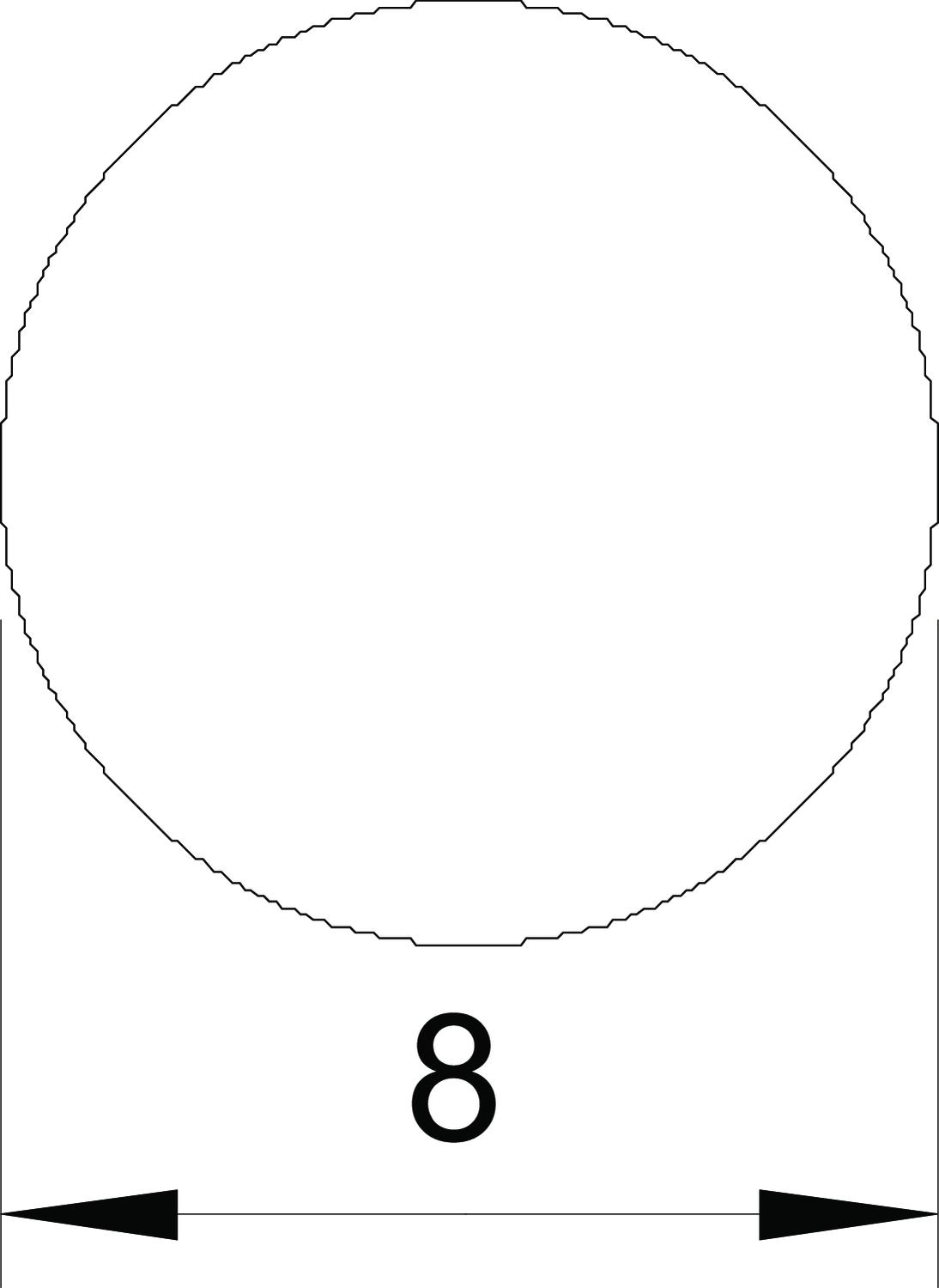

Průměr	8 mm
průřez	50 mm²
Rozměr	8mm
Rozměr D	8 mm
Vlastnost materiálu	polotvrdý

Všechny typy

Všechny typy

Typ	Průměr	Normální kroužek (cca kg)	Normální kroužek (cca m)	průřez	Materiál	Obj. č.	Množství	Nejm. prod. jedn.
RD 8-ALU	8 mm	20	150	50 mm²	Hliník	5021286	m	150 m
RD 8-ALU-T	8 mm	20	150	50 mm²	Hliník	5021294	m	150 m
RD 8-ALU-T 75	8 mm	10	75	50 mm²	Hliník	5021296	m	75 m
RD 10-ALU	10 mm	20	95	78 mm²	Hliník	5021308	m	95 m

Příslušenství

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Číselné štítky, hliník	311 N-ALU 16	3049345	Kus	5 Kus
Držák vedení pro Rd 8 mm, průchod Ø 5 mm	177 20 VA M6	5207339	Kus	20 Kus
Držák vedení Rd 8–10 mm	177 30 M8	5207460	Kus	20 Kus
Střešní držák vodiče 165 MBG... pro ploché střechy, černý, s betonem	165 MBG-8-10	5218700	Kus	12 Kus
Rychlosvorka Vario, hliník	249 8-10 ALU	5311519	Kus	30 Kus
Okapová svorka RK-FIX, A2	RK-FIX VA	5316459	Kus	10 Kus
Lemová svorka Kalzip, volně uložené vedení	RSF 177 20 VA M8	5317512	Kus	50 Kus
