Kruhové vodiče z ušlechtilé oceli A2 8 | 50 | 125 | 50 | Nerez ocel, materiál 1.4307

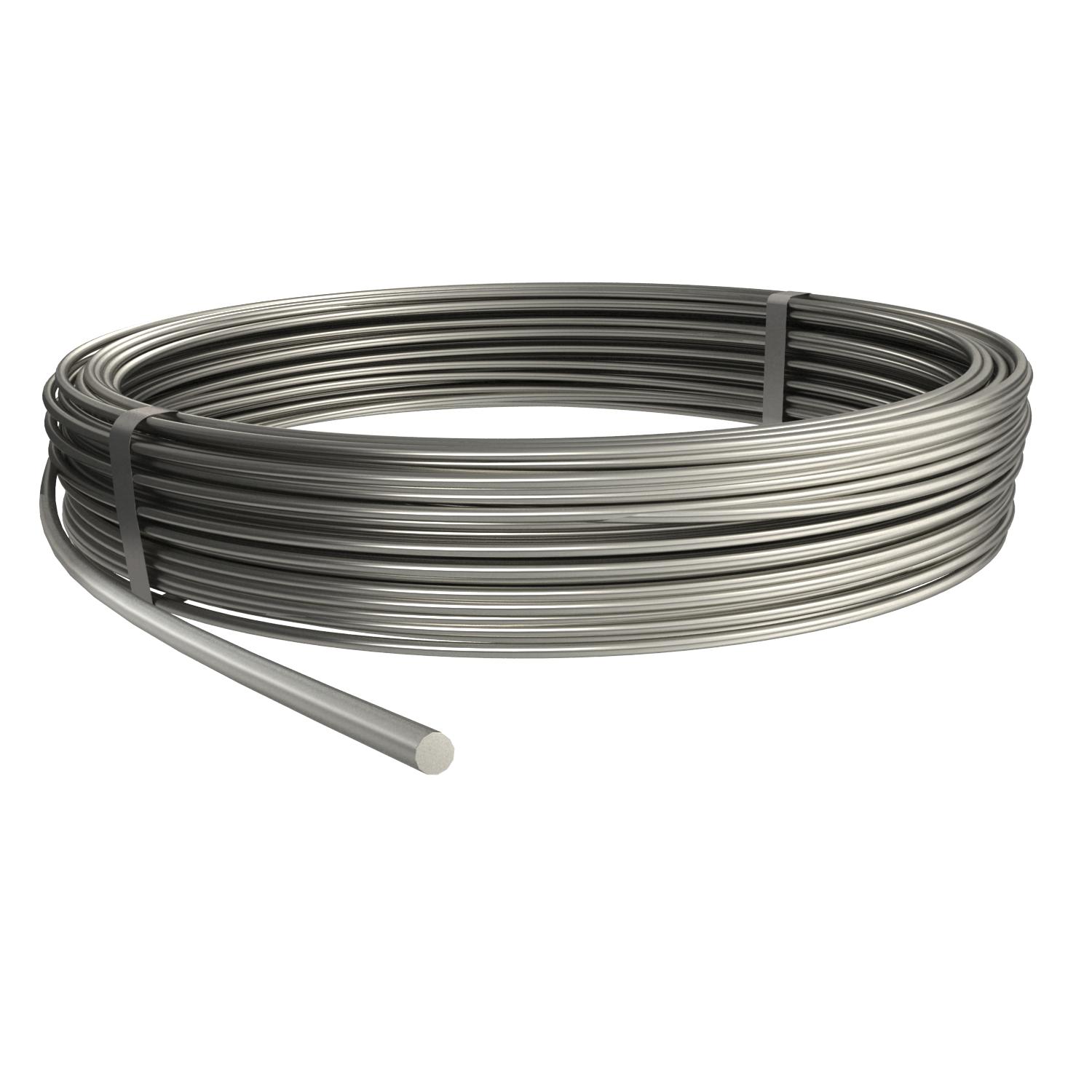

Kruhové vodiče z ušlechtilé oceli A2

Obj. č. 5021235 | EAN 4012195680529

Obj. č. / Typ

Průměr

Normální kroužek (cca kg)

Normální kroužek (cca m)

průřez

Materiál

Popis výrobku

Popis výrobku

• Lze použít jako svod podle DIN EN 62561-2 (VDE 0185-561-2)
• Odpovídá požadavkům normy VDE 0185-305 (IEC 62305)
• RD 10-V4A použitelné v zemi
• Norma o základových zemničích DIN 18014 požaduje v zemi materiál V4A

Technické údaje

Technické údaje

Izolované provedení odolné proti vysokému napětí	Ne
Length tolerance ±	5 %
Materiál	Nerez ocel, materiál 1.4307
Materiál – plášť	bez
Normální kroužek (cca kg)	50
Normální kroužek (cca m)	125

Počet jednotlivých vodičů	1

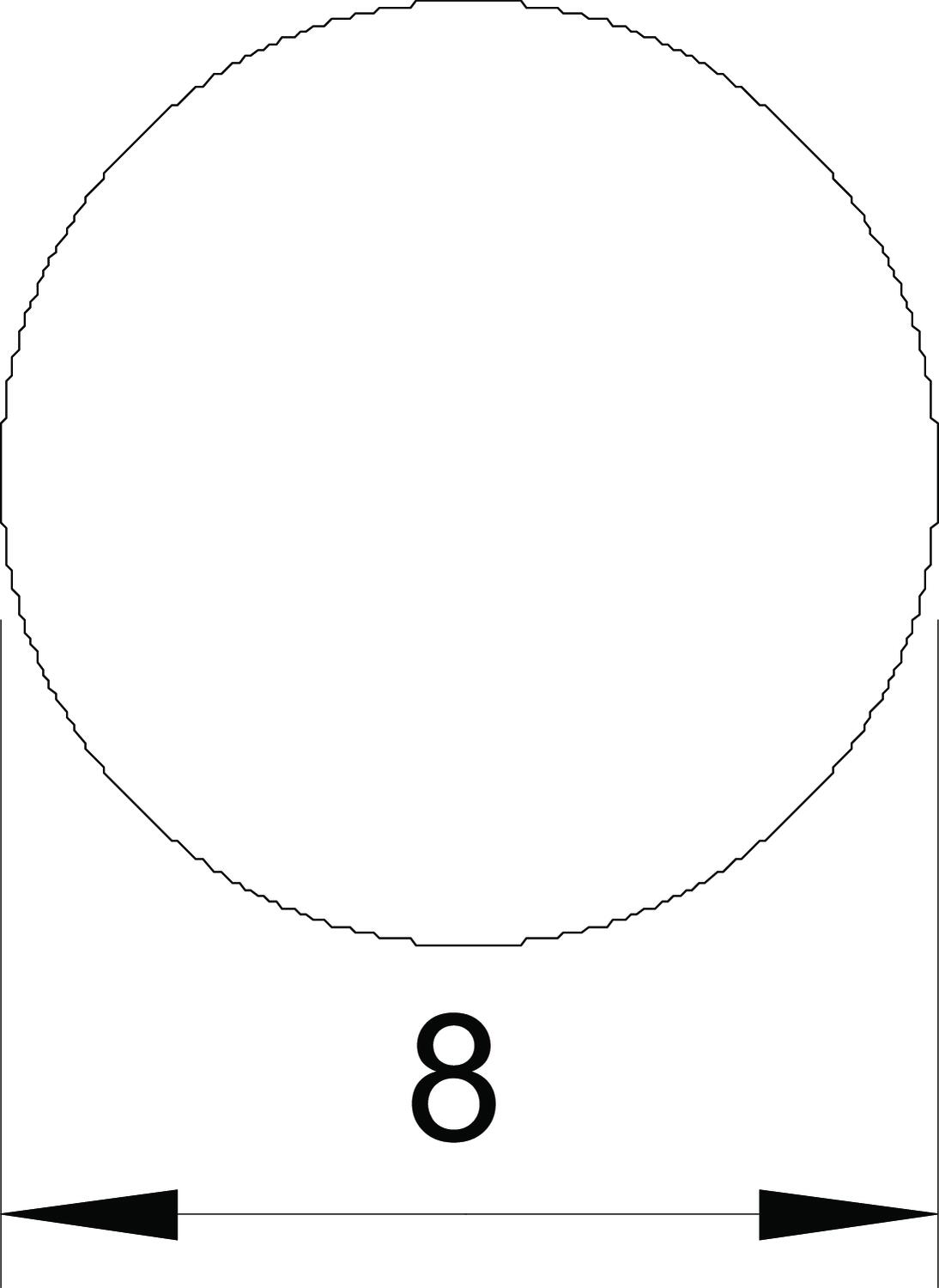

Průměr	8 mm
průřez	50 mm²
Rozměr	8mm
Rozměr D	8 mm
Vlastnost materiálu	ostatní

Všechny typy

Všechny typy

Typ	Průměr	Normální kroužek (cca kg)	Normální kroužek (cca m)	průřez	Materiál	Obj. č.	Množství	Nejm. prod. jedn.
RD 10-V2A	10 mm	32	50	78 mm²	Nerez ocel, materiál 1.4307	5021227	m	50 m
RD 8-V2A	8 mm	50	125	50 mm²	Nerez ocel, materiál 1.4307	5021235	m	125 m
RD 10-V2A	10 mm	50	80	78 mm²	Nerez ocel, materiál 1.4307	5021239	m	80 m
RD 10-V4A 20	10 mm	12	20	78 mm²	Ušlechtilá ocel, nerezová 1.4571/1.4404	5021640	m	20 m
RD 10-V4A	10 mm	32	50	78 mm²	Ušlechtilá ocel, nerezová 1.4571/1.4404	5021642	m	50 m
RD 8-V4A	8 mm	50	125	50 mm²	Ušlechtilá ocel, nerezová 1.4571/1.4404	5021644	m	125 m
RD 10-V4A	10 mm	50	80	78 mm²	Ušlechtilá ocel, nerezová 1.4571/1.4404	5021647	m	80 m

Příslušenství

Montážní příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Ochranný kryt pro vývody, reflexní	ProtectionBall	5018014	Kus	25 Kus
Držák vedení pro Rd 8 mm, průchod Ø 5 mm	177 20 VA M6	5207339	Kus	20 Kus
Rychlosvorka Vario, A4	249 8-10 V4A	5311404	Kus	10 Kus
Křížová svorka s vložkou pro Ø 8–10 mm A4	252 8-10 V4A	5312318	Kus	10 Kus
Křížová spojka s vložkou pro Rd 8–10 × Rd 16 A4	252 8-10x16 V4A	5312346	Kus	10 Kus
Křížová svorka pro kruhové a ploché vodiče A4	252 8-10xFL30V4A	5312656	Kus	10 Kus
