LightningController Compact – MCF100 3+N/PE | 25 | Ano | 255 | IP20

LightningController Compact – MCF100

Obj. č. 5096987 | EAN 4012196487332

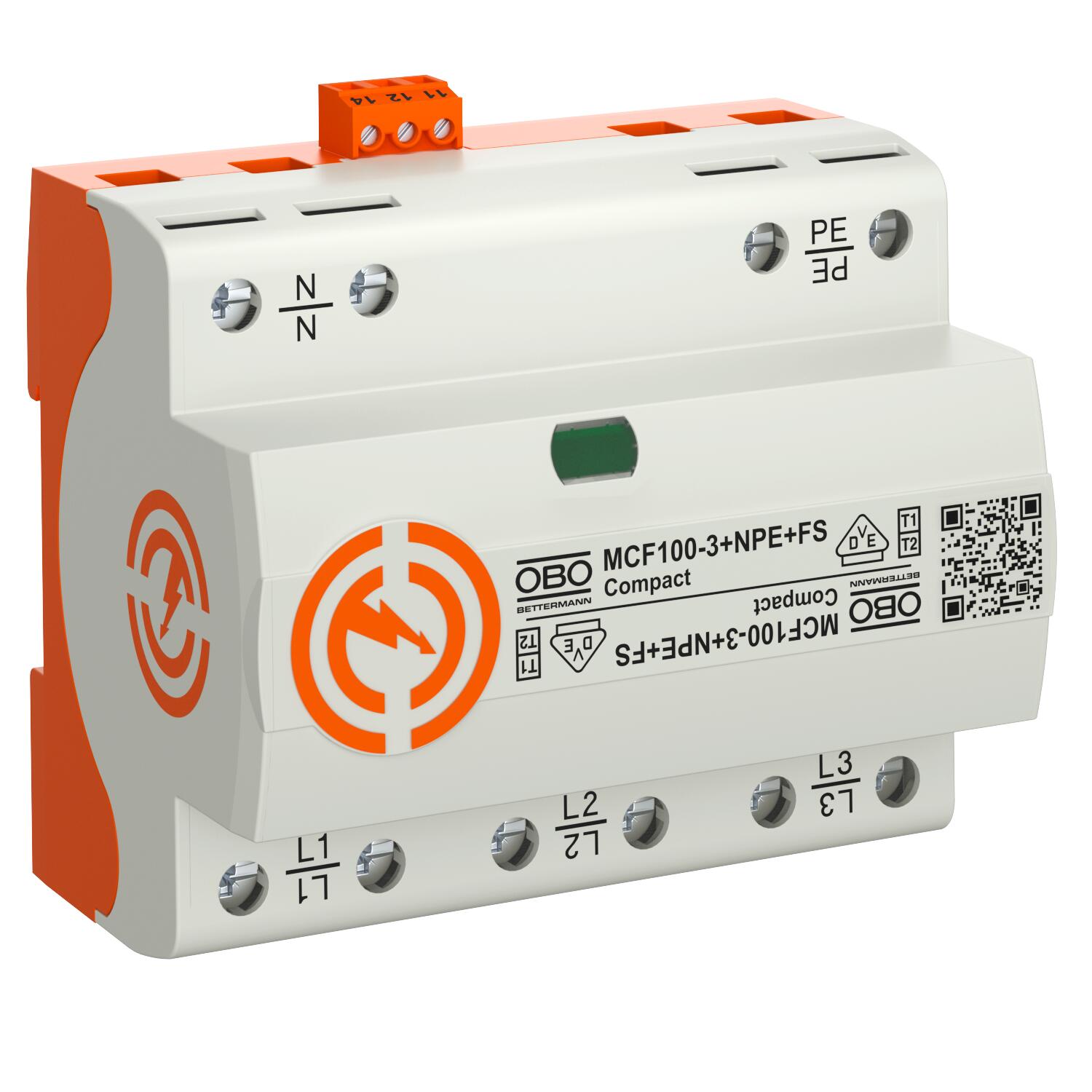

Obj. č. / Typ	5096987 / MCF100-3+NPE+FS

Provedení pólů	3+N/PE

Bleskový proud (10/350 μs)	25 kA

Dálková signalizace	Ano

Nejvyšší trvalé napětí AC	255 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

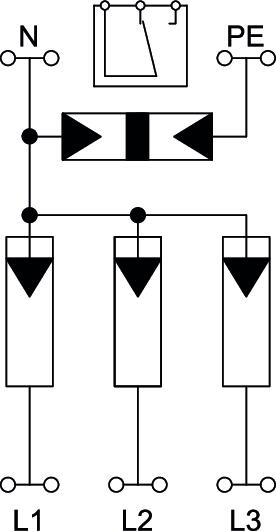

Kombinovaný svodič, svodič bleskových proudů a přepětí typu 1 + 2

• Ochranná úroveň ≤ 1,5 kV
• Pro vyrovnání potenciálů v ochraně před bleskem podle normy VDE 0185-305 (IEC 62305)
• Schopnost svodu bleskových proudů do 100 kA (10/350) 3+NPE
• Schopnost zhášení následného proudu Ifi 50 kA, vstupní ochrana svodiče do 315 A gL/gG
• Splňuje požadavky normy VDE AR N 4100 pro použití v neměřené části rozvodů
• Uzavřené, nevyfukující svodiče s jiskřištěm pro použití v rozvaděčových skříních

Použití: Průmyslová zařízení a budovy s vnější ochranou před bleskem tříd I až IV.
Ochranný přístroj Compact

Technické údaje

Technické údaje

Bleskový proud (10/350 μs)	25 kA
Bleskový proud (10/350) [celkem]	100 kA
Dálková signalizace	Ano
Doba odezvy	<100 ns
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	35 kA
Jmenovitý impulzní svodový proud (8/20 µs) [L-N]	35 kA
Jmenovitý impulzní svodový proud (8/20 µs) [N-PE]	100 kA
Kroutící moment	5 Nm
Materiál pouzdra, dílu přepěťové ochrany	PA UL 94 V-0
Max. nadproudová ochrana na straně sítě	315 A
Maximální rázový svodový proud (8/20 μs)	50 kA
Maximální rázový svodový proud (8/20 μs) [L-N]	50 kA
Maximální rázový svodový proud (8/20 μs) [N-PE]	100 kA
Maximální vstupní jištění	315 A
Napětí TOV [L-N] – fail safe mode – 120 min.	442 V
Napětí TOV [L-N] – withstand mode – 5 s	440 V
Napětí TOV [N-PE] – withstand mode – 200 ms	1200 V
Nejvyšší trvalé napětí (L-N)	255 V
Nejvyšší trvalé napětí (N-PE)	255 V
Nejvyšší trvalé napětí AC	255 V
Ochranná úroveň [L-N]	≤1,5
Počet pólů	4
Provedení pólů	3+N/PE

Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C
Rozměr	255V
Schopnost zhášení následného proudu (ef.) [N-PE]	50 kA
Schválení	VDE, UL
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 1+2
SPD dle IEC 61643-1	class I+II
SPD dle UL 1449	Typ 4
Spínací výkon AC	250V/ 1,5A
Spínací výkon DC	250V/ 0,1A
Stupeň krytí	IP20
Teplotní rozsah použití, max.	80 °C
Teplotní rozsah použití, min.	-40 °C
Tvar sítě	TT
Tvar sítě TN	Ano
Tvar sítě TN-C-S	Ano
Tvar sítě TN-S	Ano
Tvar sítě TT	Ano
Vlhkost vzduchu max.	95 %
Vlhkost vzduchu min.	5 %
Zkratová odolnost při max. nadproudové ochraně na straně sítě	50 kA eff
Způsob montáže	Profilová lišta 35 mm

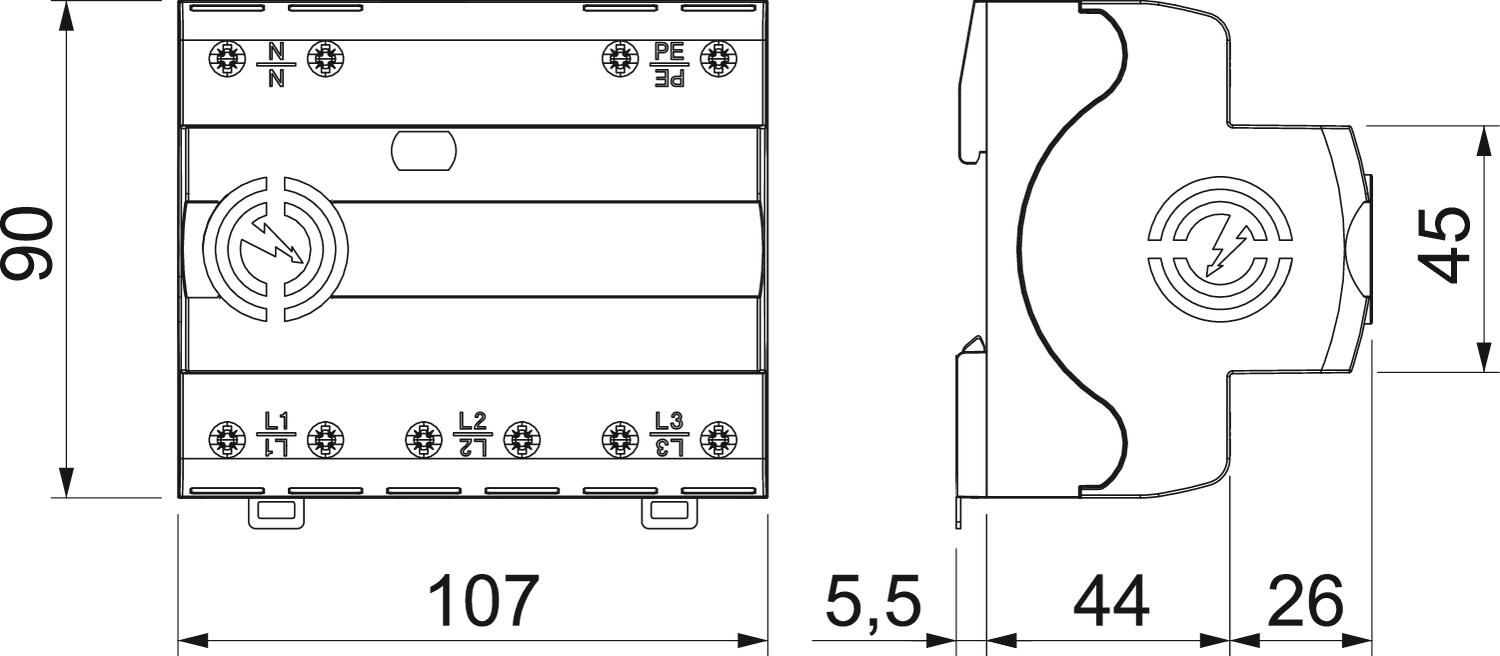

Rozměry

Délka	90 mm
Šířka	107 mm

Výška	70 mm

Možnosti připojení

Kontakty dálkové signalizace	Přepínací kontakt
Připojovací průřez svorek pro dálkovou signalizaci, max.	16 AWG
Připojovací průřez svorek pro dálkovou signalizaci, max.	1,5 mm²
Připojovací průřez svorek pro dálkovou signalizaci, min.	0,5 mm²
Připojovací průřez svorek pro dálkovou signalizaci, min.	28 AWG
Průřez flexibilního vodiče (jemně laněného), max.	25 mm²
Průřez flexibilního vodiče (jemně laněného), max.	3 AWG
Průřez flexibilního vodiče (jemně laněného), min.	1,5 mm²

Průřez flexibilního vodiče (jemně laněného), min.	16 AWG
Průřez pevného vodiče (plného/vícedrátového), max.	35 mm²
Průřez pevného vodiče (plného/vícedrátového), max.	2 AWG
Průřez pevného vodiče (plného/vícedrátového), min.	16 AWG
Průřez pevného vodiče (plného/vícedrátového), min.	1,5 mm²
Rázový svodový proud (8/20 µs) [celkový]	100 kA
Společná ochranná úroveň [L-PE]	2,5 kV

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	4,7534 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	4,7534 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200
