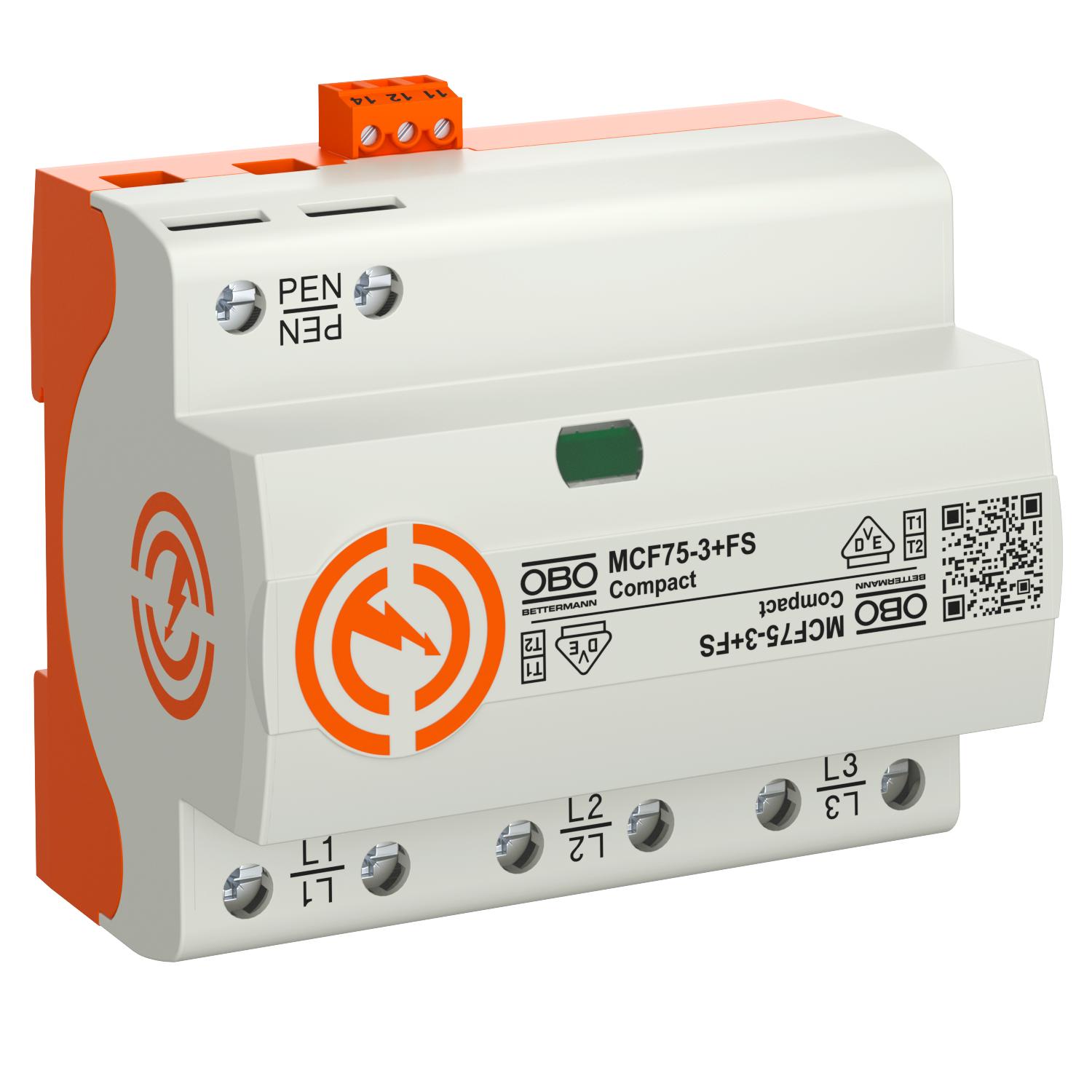

Popis výrobkuKombinovaný svodič, svodič bleskových proudů a přepětí typu 1 + 2
• Ochranná úroveň ≤ 1,5 kV
• Pro vyrovnání potenciálů v ochraně před bleskem podle normy VDE 0185-305 (IEC 62305)
• Schopnost svodu bleskových proudů 75 kA (10/350), 3pól.
• Schopnost zhášení následného proudu Ifi 50 kA, vstupní ochrana svodiče do 315 A gL/gG
• Splňuje požadavky normy VDE AR N 4100 pro použití v neměřené části rozvodů
• Uzavřené, nevyfukující svodiče s jiskřištěm pro použití v rozvaděčových skříních
Použití: Průmyslová zařízení a budovy s vnější ochranou před bleskem tříd I až IV.
Ochranný přístroj Compact
-
- Technické údaje
-

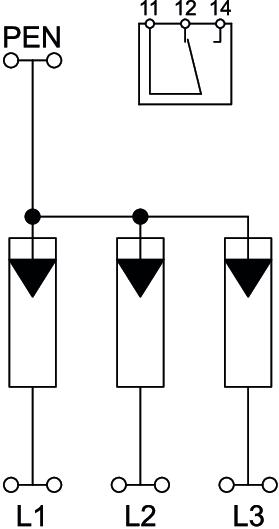

Technické údaje
Bleskový proud (10/350 μs) 25 kA Bleskový proud (10/350) [celkem] 75 kA Dálková signalizace Ano Doba odezvy <100 ns Jmenovité napětí AC (50/60 Hz) 230 V Jmenovitý impulzní svodový proud (8/20 µs) 35 kA Kroutící moment 5 Nm Materiál pouzdra, dílu přepěťové ochrany PA UL 94 V-0 Max. nadproudová ochrana na straně sítě 315 A Maximální rázový svodový proud (8/20 μs) 50 kA Maximální vstupní jištění 315 A Napětí TOV [L-N] – fail safe mode – 120 min. 442 V Napětí TOV [L-N] – withstand mode – 5 s 440 V Nejvyšší trvalé napětí AC 255 V Počet pólů 3 Provedení pólů 3 Provozní teplota, max. 80 °C Provozní teplota, min. -40 °C Rozměr 255V Schválení VDE, UL Signalizace na přístroji Opticky SPD dle EN 61643-11 Typ 1+2 SPD dle IEC 61643-1 class I+II SPD dle UL 1449 Typ 4 Spínací výkon AC 250V/ 1,5A Spínací výkon DC 250V/ 0,1A Stupeň krytí IP20 Teplotní rozsah použití, max. 80 °C Teplotní rozsah použití, min. -40 °C Tvar sítě TN-C Tvar sítě TN Ano Tvar sítě TN-C Ano Vlhkost vzduchu max. 95 % Vlhkost vzduchu min. 5 % Zkratová odolnost při max. nadproudové ochraně na straně sítě 50 kA eff Způsob montáže Profilová lišta 35 mm Rozměry

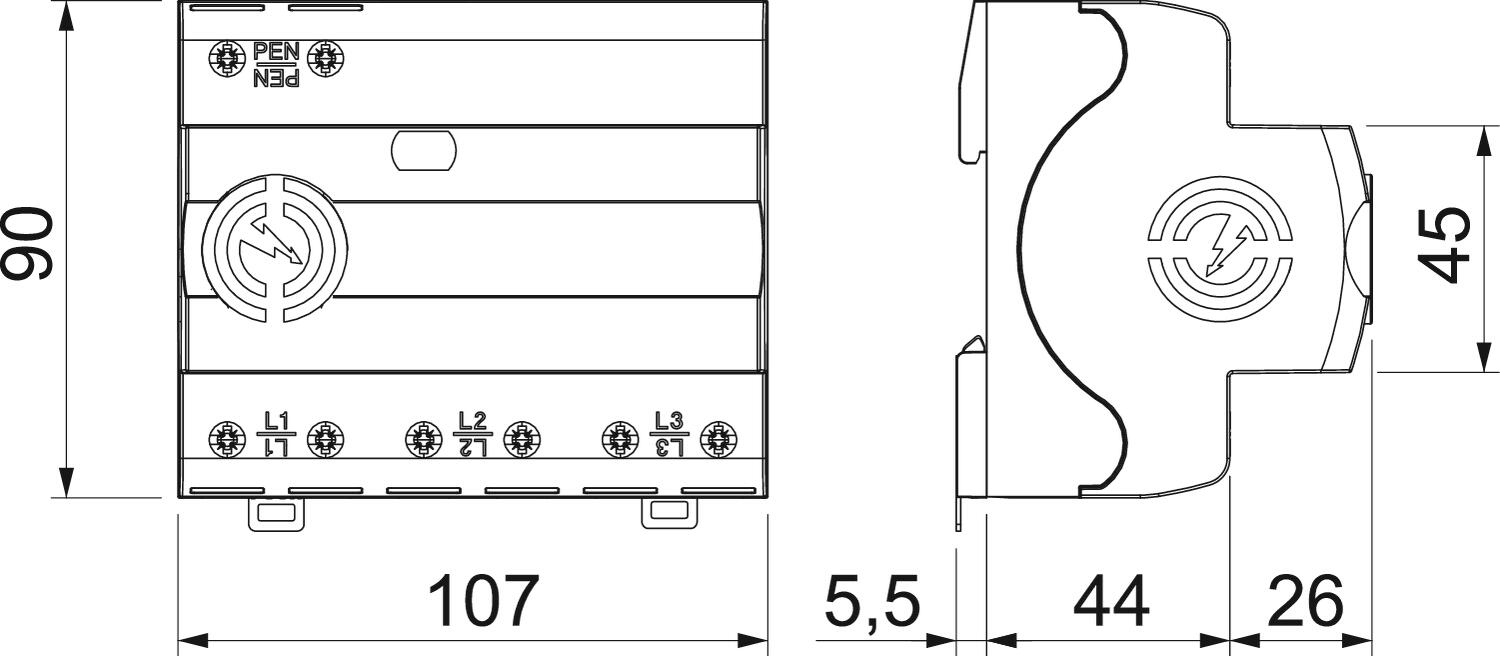

Délka 90 mm Šířka 107 mm Výška 70 mm Možnosti připojení
Kontakty dálkové signalizace Přepínací kontakt Připojovací průřez svorek pro dálkovou signalizaci, max. 16 AWG Připojovací průřez svorek pro dálkovou signalizaci, max. 1,5 mm² Připojovací průřez svorek pro dálkovou signalizaci, min. 28 AWG Připojovací průřez svorek pro dálkovou signalizaci, min. 0,5 mm² Průřez flexibilního vodiče (jemně laněného), max. 3 AWG Průřez flexibilního vodiče (jemně laněného), max. 25 mm² Průřez flexibilního vodiče (jemně laněného), min. 1,5 mm² Průřez flexibilního vodiče (jemně laněného), min. 16 AWG Průřez pevného vodiče (plného/vícedrátového), max. 35 mm² Průřez pevného vodiče (plného/vícedrátového), max. 2 AWG Průřez pevného vodiče (plného/vícedrátového), min. 1,5 mm² Průřez pevného vodiče (plného/vícedrátového), min. 16 AWG Rázový svodový proud (8/20 µs) [celkový] 75 kA CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 3,7009 kg CO2e / 1 Kus CO₂ Footprint (GWP) 3,7009 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všechny typy
