Mezilehlá svorka pro montáž FV modulu, volné prostranství 65,5 | 20

Dodací lhůta na vyžádání

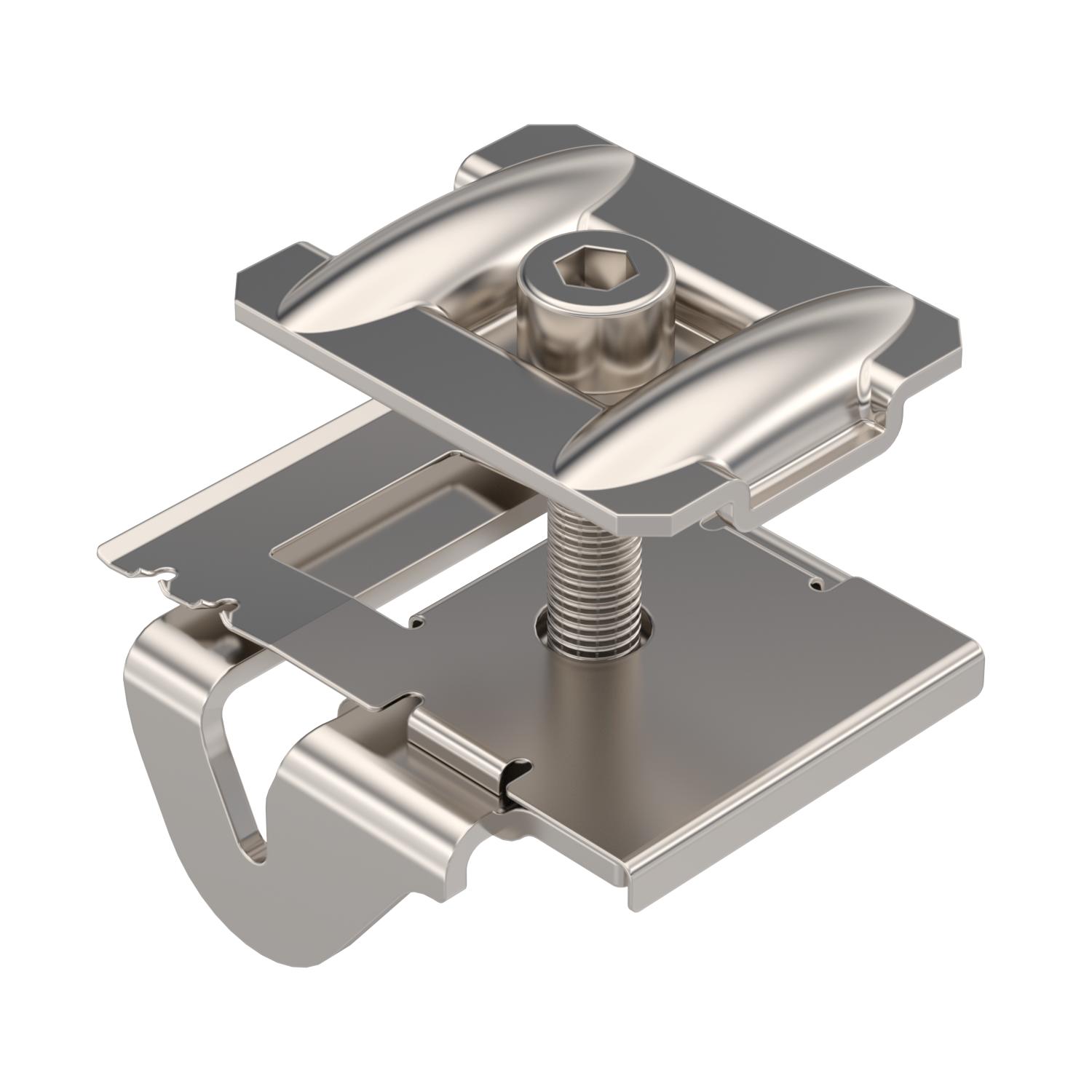

Mezilehlá svorka pro montáž FV modulu, volné prostranství

Obj. č. 5901050 | EAN 4012197394387

Obj. č. / Typ

Výška

Pro min. výšku rámu

Popis výrobku

Popis výrobku

Mezilehlá svorka pro upevnění FV modulů k nosným profilům systémů pro instalaci na volné prostranství. Naklapávací předupevnění modulových rámů k nosnému profilu. Vhodná pro šířku výřezu 10 mm. Šroubové upevnění FV modulu imbusovým klíčem vel. 6.

Technické údaje

Technické údaje

Barva	ocelová
CO2 stopa (GWP) od kolébky po bránu	0,7108 kg CO2e / 1 Kus
Hloubka	66 mm
Materiál	Nerez ocel, materiál 1.4307
Nastavitelný	Ano
Pro max. výšku rámu	30 mm

Pro min. výšku rámu	20 mm
Provedení FV spojovacího a upevňovacího prvku	Centre clamp

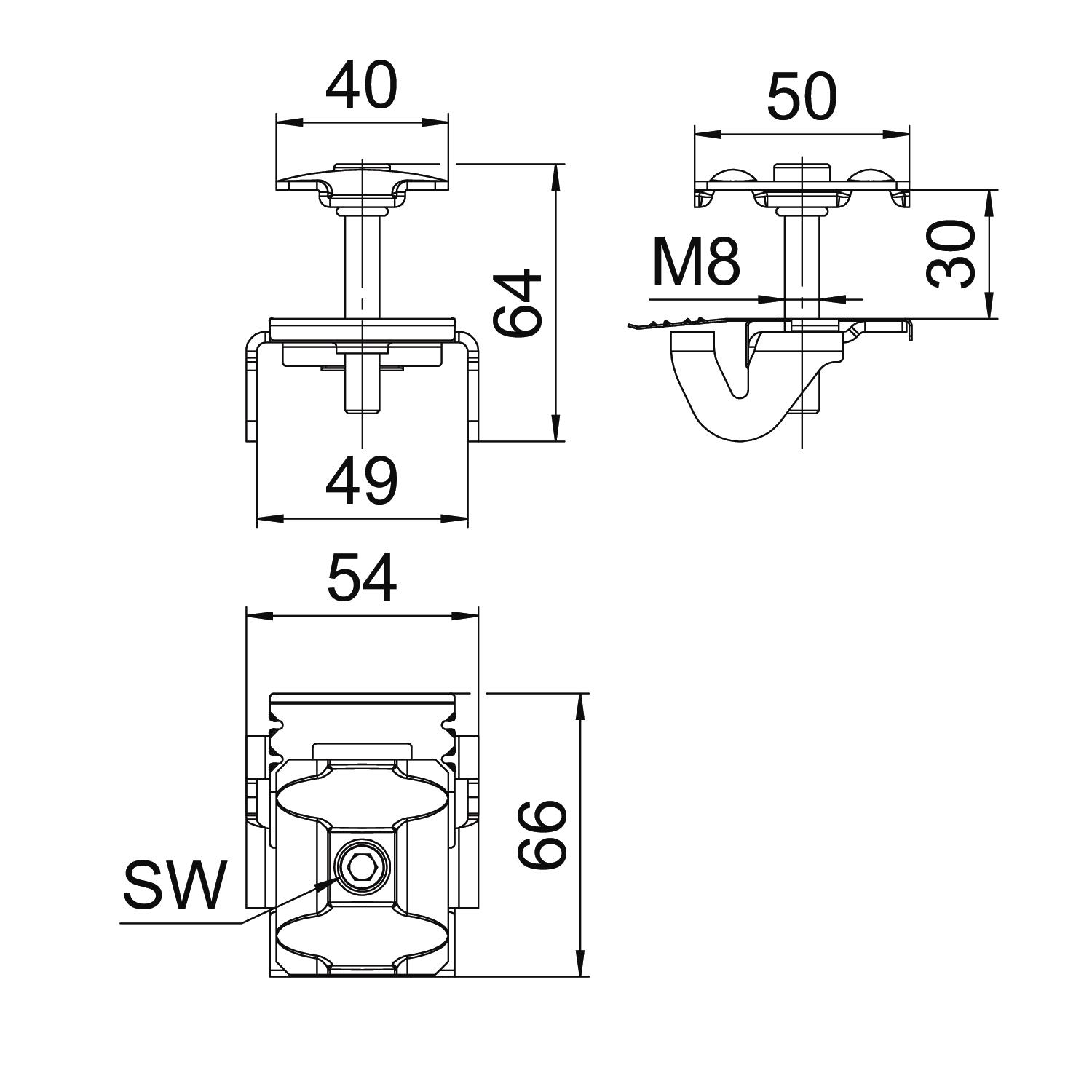

Rozměr	63x54x66
Šířka	54 mm
Výška	65,5 mm
With module earthing	Ne

Všechny typy

Všechny typy

Typ	Výška	Pro min. výšku rámu	Obj. č.	Množství	Nejm. prod. jedn.
KLZ 2030 A2	65,5 mm	20 mm	5901050	Kus	50 Kus
KLZ 3040 A2	74,5 mm	30 mm	5901054	Kus	50 Kus
KLZ 4050 A2	84,5 mm	40 mm	5901058	Kus	50 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Nosný profil pro montáž FV modulu, volné prostranství	TP 1000 FT	5900500	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1010 FT	5900502	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1020 FT	5900504	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1030 FT	5900506	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1040 FT	5900508	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1050 FT	5900510	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1060 FT	5900512	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1100 FT	5900520	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1140 FT	5900522	Kus	1 Kus
Nosný profil pro montáž FV modulu, volné prostranství	TP 1310 FT	5900530	Kus	1 Kus
