Mřížový žlab GR-Magic® 105 G
Obj. č. 6002402 | EAN 4012196020270
- Popis výrobku
-

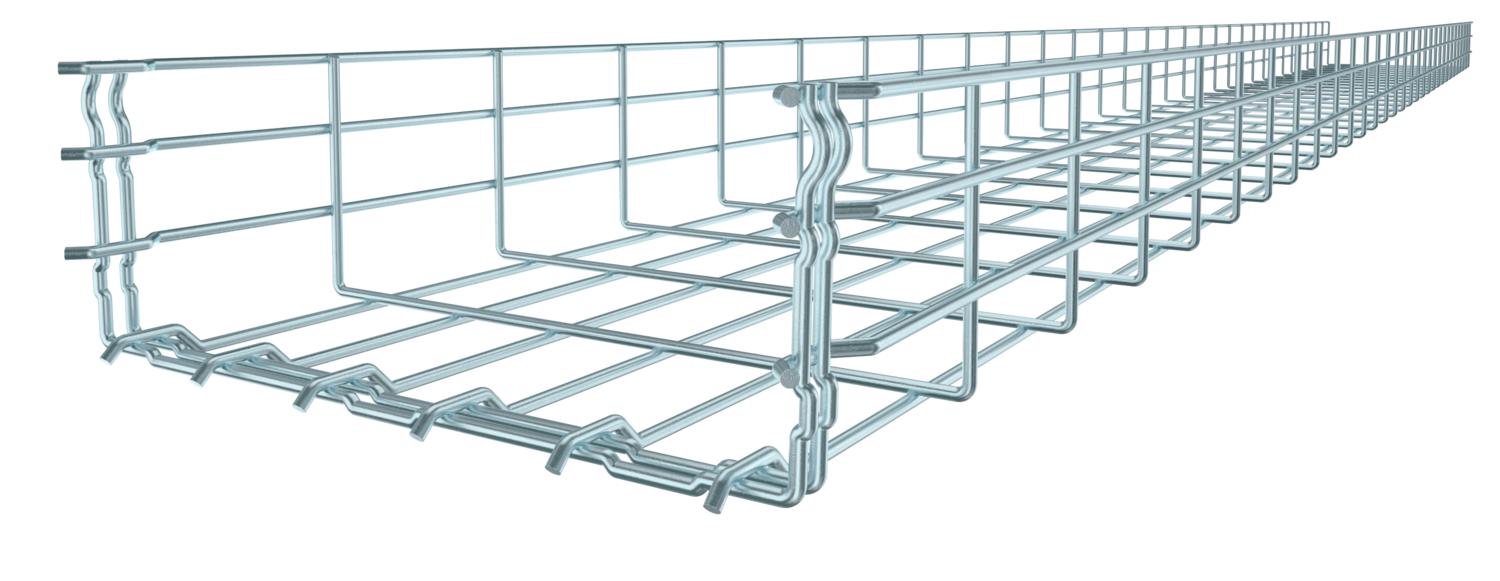

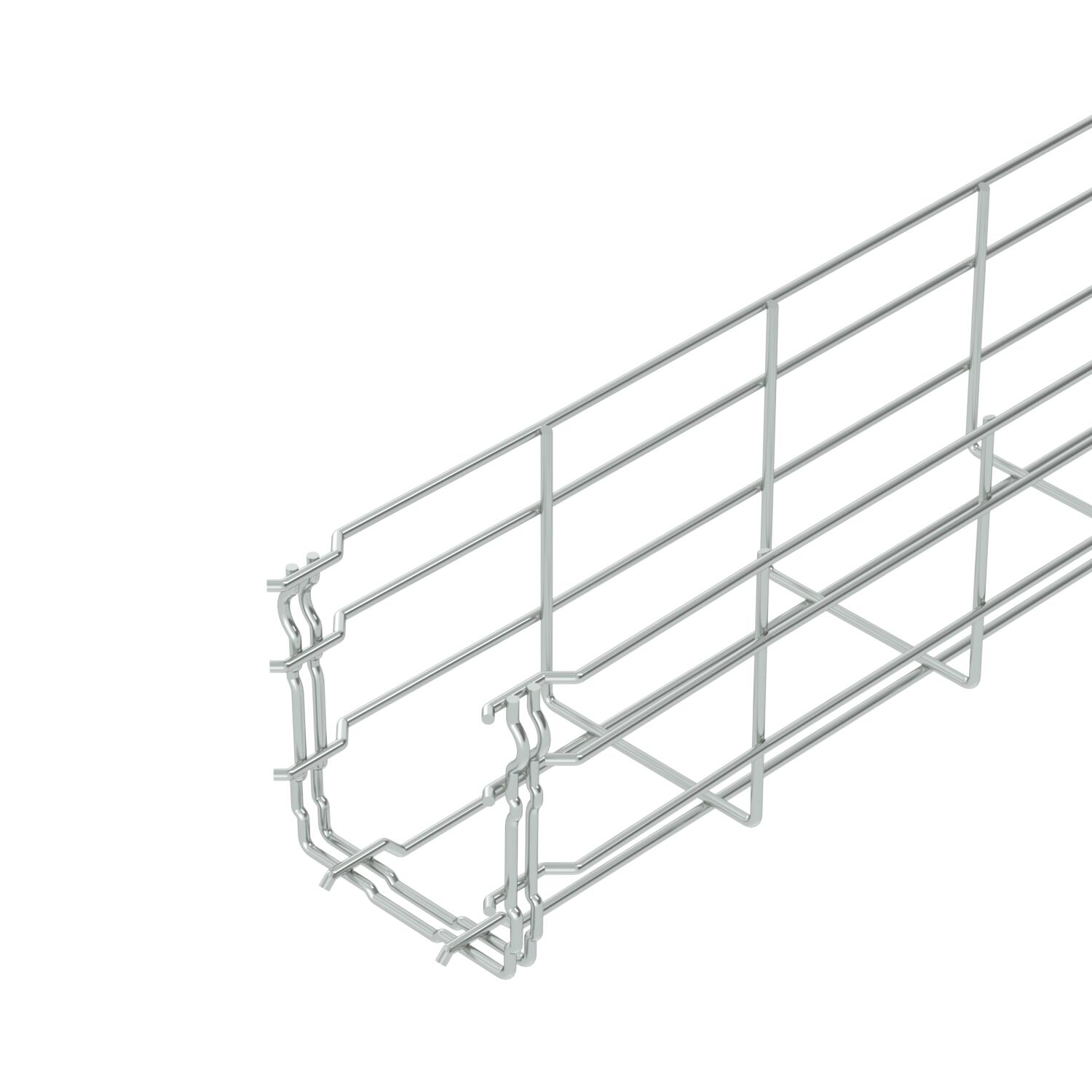

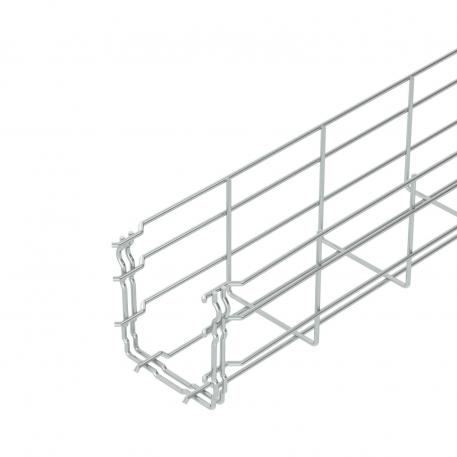

Popis výrobkuMřížový žlab s tvarovanou integrovanou spojkou s výškou bočnice 105 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
Pro mřížový žlab nejsou nutné žádné další spojovací prvky, díly se jednoduše navzájem zasunou. Rozměr ok je 50 x 100 mm.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Bezšroubové spojky Ano Druh spojky kabelového nosného systému Upevnění naklapnutím Integrovaná přepážka bez Materiál Ocel Nerezová ocel, mořená Ne Povrch Galvanicky pozinkováno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Průměr drátu 3,9 mm Rozměr 105x100x3000 Tvar profilu Tvar U Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 82 cm² Užitečný průřez 8200 mm² Zachování funkčnosti Ne Rozměry

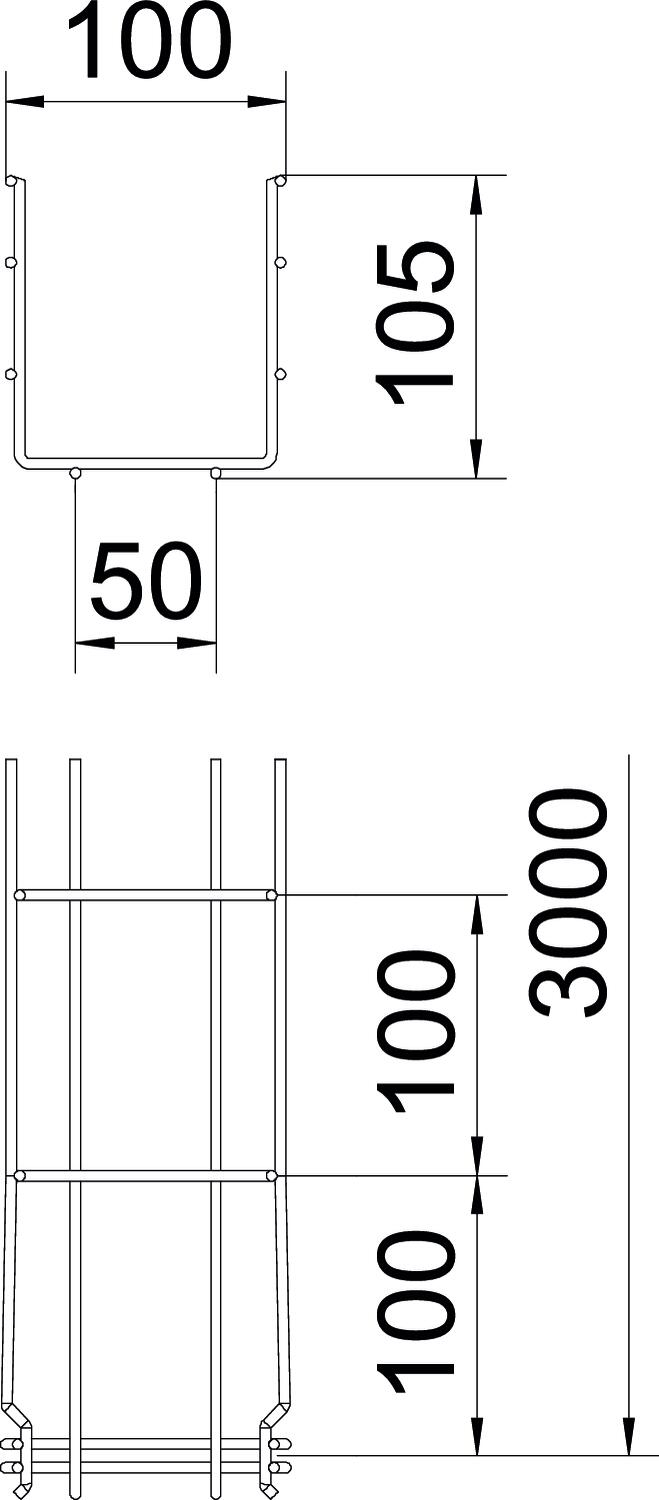

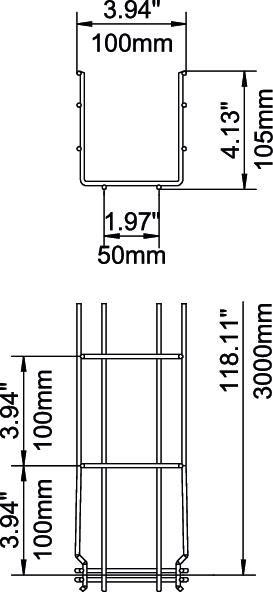

Délka 3000 mm Rozměr H 108 mm Rozměr B 100 mm Šířka 3,94 in Šířka 100 mm Výška 4,13 in Výška 105 mm Zatížení
Vzdálenost podpěr 1,0 m 0,8 kN/m Vzdálenost podpěr 1,5 m 0,55 kN/m Vzdálenost podpěr 2,0 m 0,37 kN/m Vzdálenost podpěr 2,5 m 0,27 kN/m Vzdálenost podpěr 3,0 m 0,25 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 1,8532 kg CO2e / 1 metr CO₂ Footprint (GWP) 1,8532 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 - Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko pro mřížový žlab, naklapávací, FS
DGRR 100 FS 6001842 3 m
Rohová spojka G
GEV 36 G 6016715 20 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 85 FS
TSG 85 FS 6062114 3 m
Svorka pro upevnění přepážky
KS GR A2 6062282 30 Kus
Kabelový odbočný plech FS
KAB GR FS 6220139 10 Kus - Ke stažení
-
