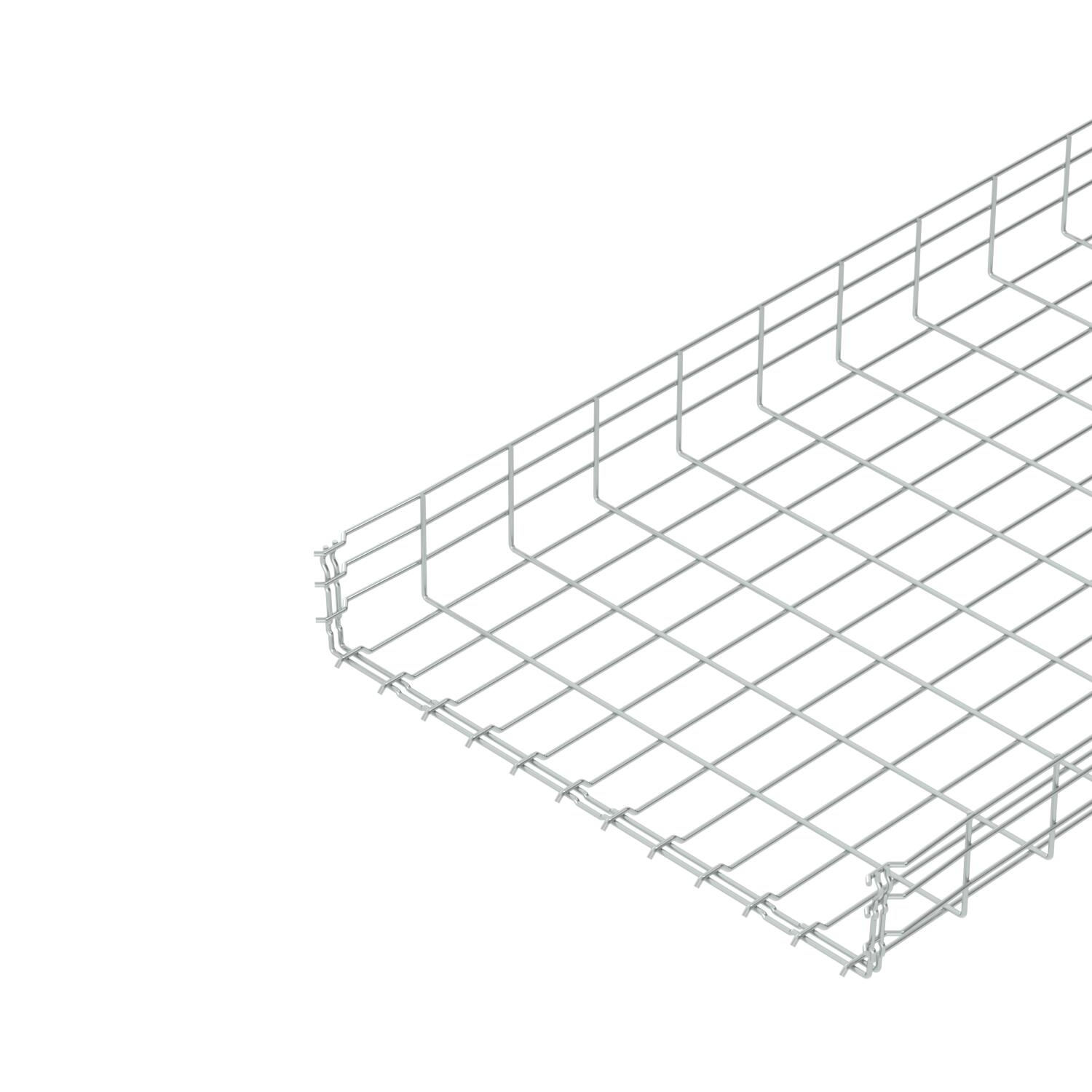

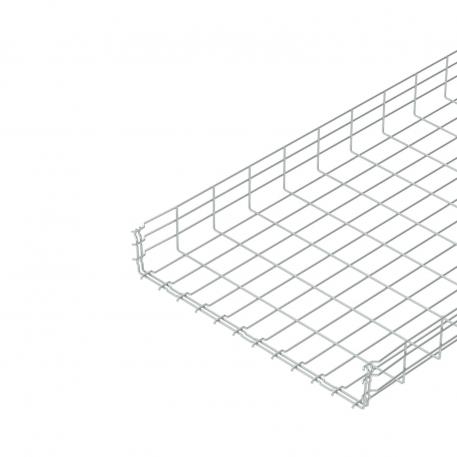

Mřížový žlab GR-Magic® 105 G
Obj. č. 6002417 | EAN 4012196021116
- Popis výrobku
-
Popis výrobkuMřížový žlab s tvarovanou integrovanou spojkou s výškou bočnice 105 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.
Pro mřížový žlab nejsou nutné žádné další spojovací prvky, díly se jednoduše navzájem zasunou. Rozměr ok je 50 x 100 mm.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno Bezšroubové spojky Ano Druh spojky kabelového nosného systému Upevnění naklapnutím Integrovaná přepážka bez Materiál Ocel Nerezová ocel, mořená Ne Povrch Galvanicky pozinkováno Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Průměr drátu 4,8 mm Rozměr 105x600x3000 Tvar profilu Tvar U Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 554 cm² Užitečný průřez 55400 mm² Zachování funkčnosti Ne Rozměry

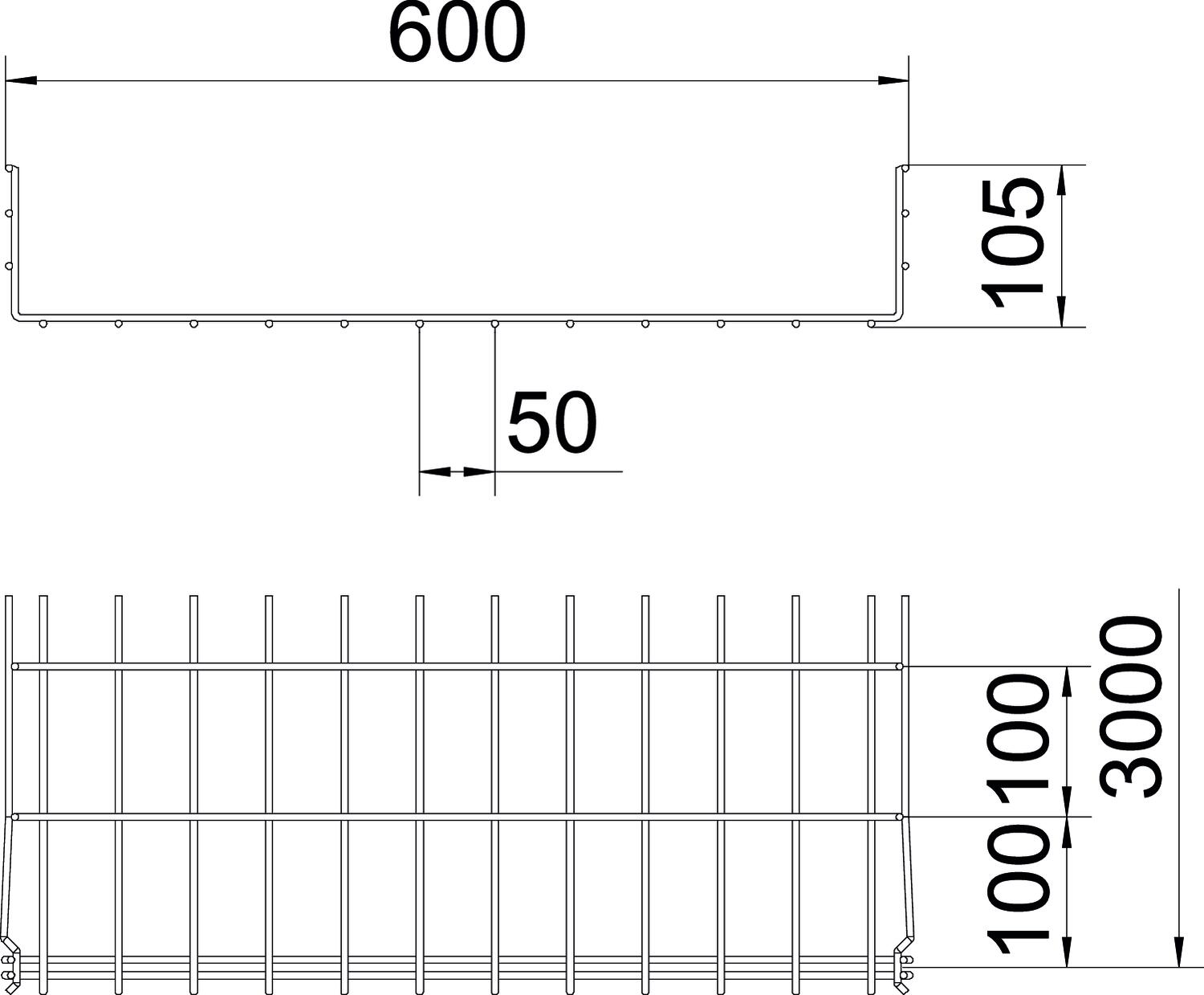

Délka 3000 mm Rozměr H 108 mm Rozměr B 600 mm Šířka 23,62 in Šířka 600 mm Výška 105 mm Výška 4,13 in Zatížení
Vzdálenost podpěr 1,0 m 1,6 kN/m Vzdálenost podpěr 1,5 m 0,8 kN/m Vzdálenost podpěr 2,0 m 0,5 kN/m Vzdálenost podpěr 2,5 m 0,33 kN/m Vzdálenost podpěr 3,0 m 0,3 kN/m CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 6,6183 kg CO2e / 1 metr CO₂ Footprint (GWP) 6,6183 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) m Declared Unit Quantity (LCA) 1 - Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

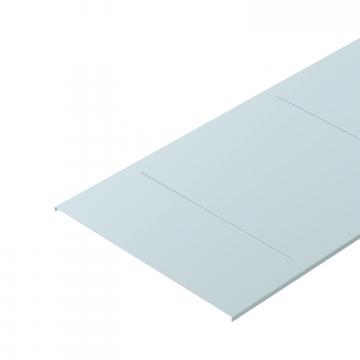

Víko pro mřížový žlab, naklapávací, FS
DGRR 600 FS 6001854 3 m
Rohová spojka G
GEV 36 G 6016715 20 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Přepážka 85 FS
TSG 85 FS 6062114 3 m
Svorka pro upevnění přepážky
KS GR A2 6062282 30 Kus
Kabelový odbočný plech FS
KAB GR FS 6220139 10 Kus - Ke stažení
-
Datový list GRM 105 600 G / 6002417 , 0.24MB , pdfEU prohlášení o shodě GRM 105 600 G / 6002417 , 0.13MB , pdfUK - Prohlášení shody GRM 105 600 G / 6002417 , 0.09MB , pdfREACH Prohlášení o shodě GRM 105 600 G / 6002417 , 0.12MB , pdfRoHS Prohlášení o shodě GRM 105 600 G / 6002417 , 0.13MB , pdfEnvironmentální prohlášení o produktu (EPD) GRM 105 600 G / 6002417 , 2.03MB , pdfSchvalovací značka Povolení značky VDE GRM , 0.50MB , pdfSchvalovací značka Povolení značky RINA GRM , 0.61MB , pdfSchvalovací značka Certifikát ASTA pro mřížový žlab GR-Magic® , 0.37MB , pdfSchvalovací značka Certifikát UL GRM35.., GRM55.., GRM105.. , 0.26MB , pdfPomůcka pro výběr GR-Magic®. , 0.27MB , pdfNávod k montáži Návod k montáži systémů mřížových žlabů , 9.52MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
