Mřížový žlab GR-Magic® 55 G 3000 | 50 | 55 | 3,9 | 16 | Ano

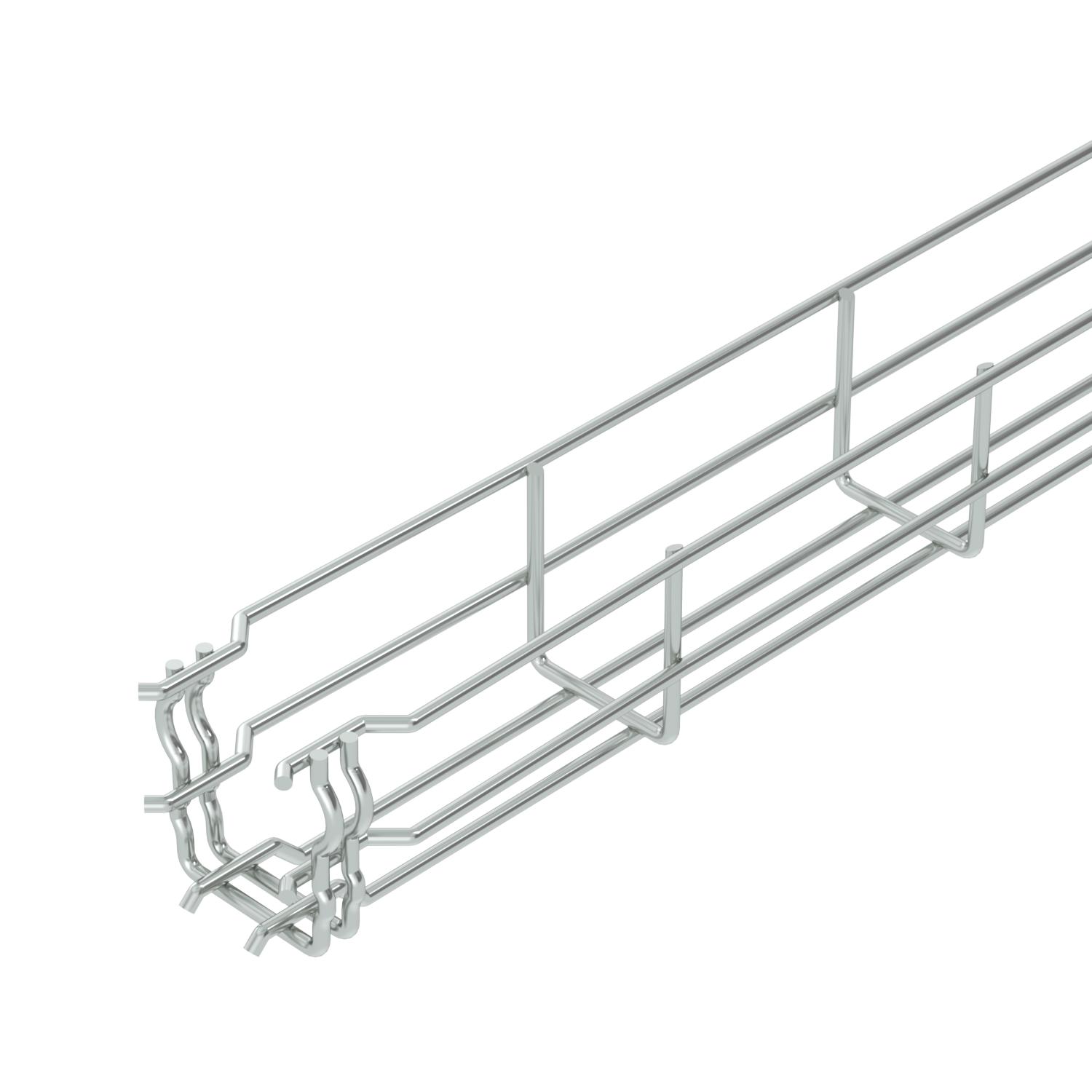

Mřížový žlab GR-Magic® 55 G

Obj. č. 6001441 | EAN 4012195430957

Obj. č. / Typ

Délka	3000 mm

Šířka

Výška	55 mm

Průměr drátu

Užitečný průřez

Zachování funkčnosti

Popis výrobku

Popis výrobku

Mřížový žlab s vytvarovanou integrovanou spojkou s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Pro mřížový žlab nejsou nutné žádné další spojovací prvky. Díly se jednoduše navzájem zasunou. Rozměr ok je 50 x 100 mm (výjimka GRM 55/50 = 20 x 100 mm).

Vyzkoušeno pro zachování funkčnosti podle DIN 4102 část 12 i ČSN 73 0895 (typ: GRM 55 200 4.8 G, GRM 55 300 G, GRM 55 400 G, montážní provedení a parametry podle platného certifikátu).

Vyzkoušeno pro instalaci nad zavěšené požární stropy (typ: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, požární zatížení 30 minut, montážní provedení a parametry podle požárně-technických stanovisek).

Technické údaje

Technické údaje

Barva	pozinkováno
Bezšroubové spojky	Ano
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Integrovaná přepážka	bez
Materiál	Ocel
Nerezová ocel, mořená	Ne
Odpovídá požadavkům ROHS	Ano
Povrch	Galvanicky pozinkováno
Požární ochrana	Použití v protipožárních stropech
Produktová řada	Řada GRM

Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka
Průměr drátu	3,9 mm
Rozměr	55x50x3000
Tvar profilu	Tvar U
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	16 cm²
Užitečný průřez	1600 mm²
Zachování funkčnosti	Ano

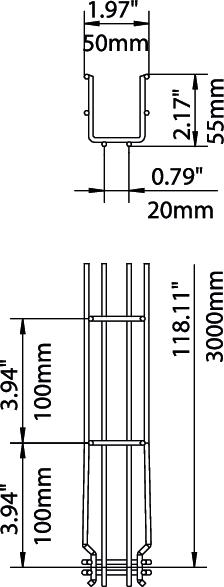

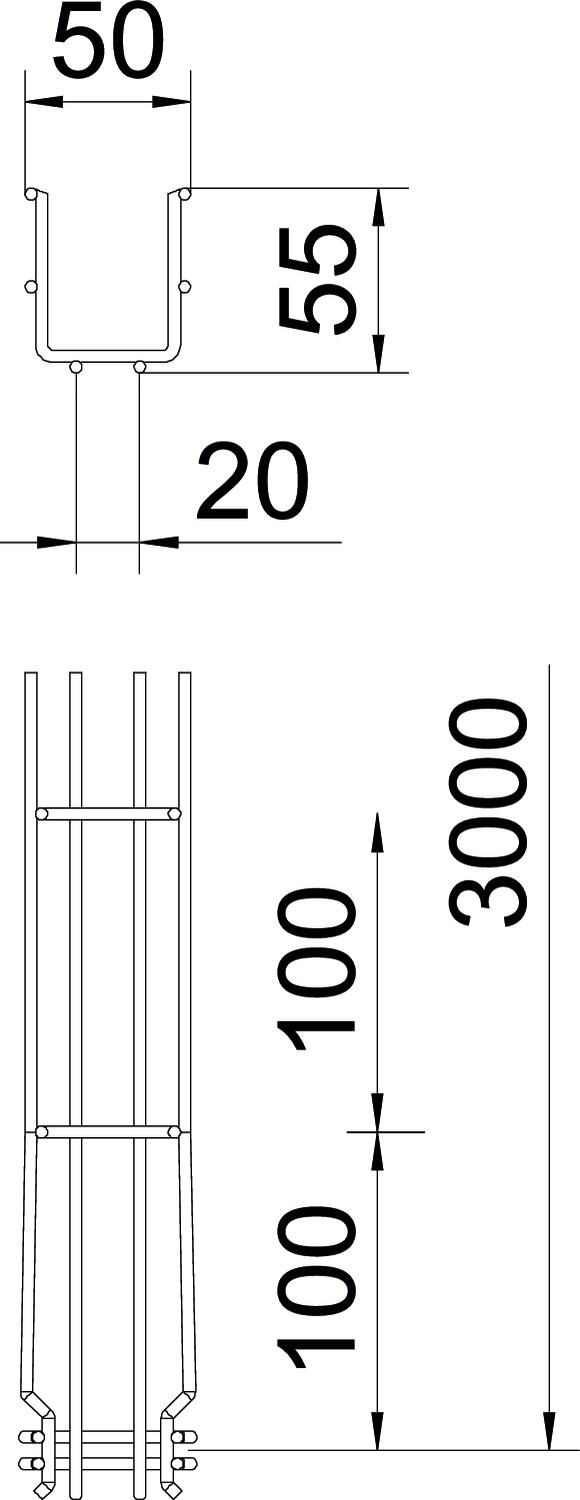

Rozměry

Délka	3000 mm
Rozměr H	58 mm
Rozměr B	52 mm
Šířka	1,97 in

Šířka	50 mm
Výška	55 mm
Výška	2,17 in

Zatížení

Vzdálenost podpěr 1,0 m	0,35 kN/m
Vzdálenost podpěr 1,5 m	0,2 kN/m

Vzdálenost podpěr 2,0 m	0,1 kN/m
Vzdálenost podpěr 2,5 m	0,1 kN/m

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	1,2752 kg CO2e / 1 metr
CO₂ Footprint (GWP)	1,2752 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	m
Declared Unit Quantity	1

Technické údaje

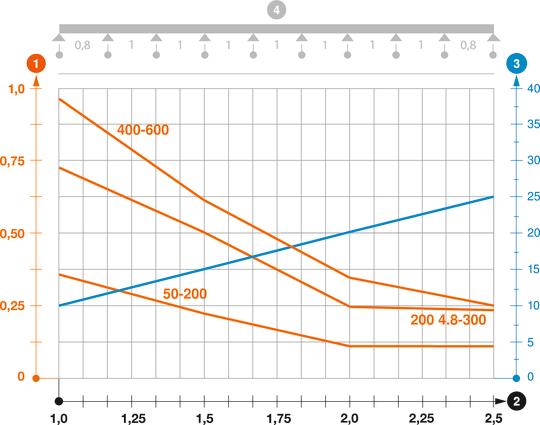

Zatěžovací diagram mřížového žlabu GR-Magic typu GRM 55

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Průměr drátu	Užitečný průřez	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	Ano	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	Ano	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	Ano	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	Ano	6001446	m	3 m
GRM 55 200 4.8 G	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	Ano	6001447	m	3 m

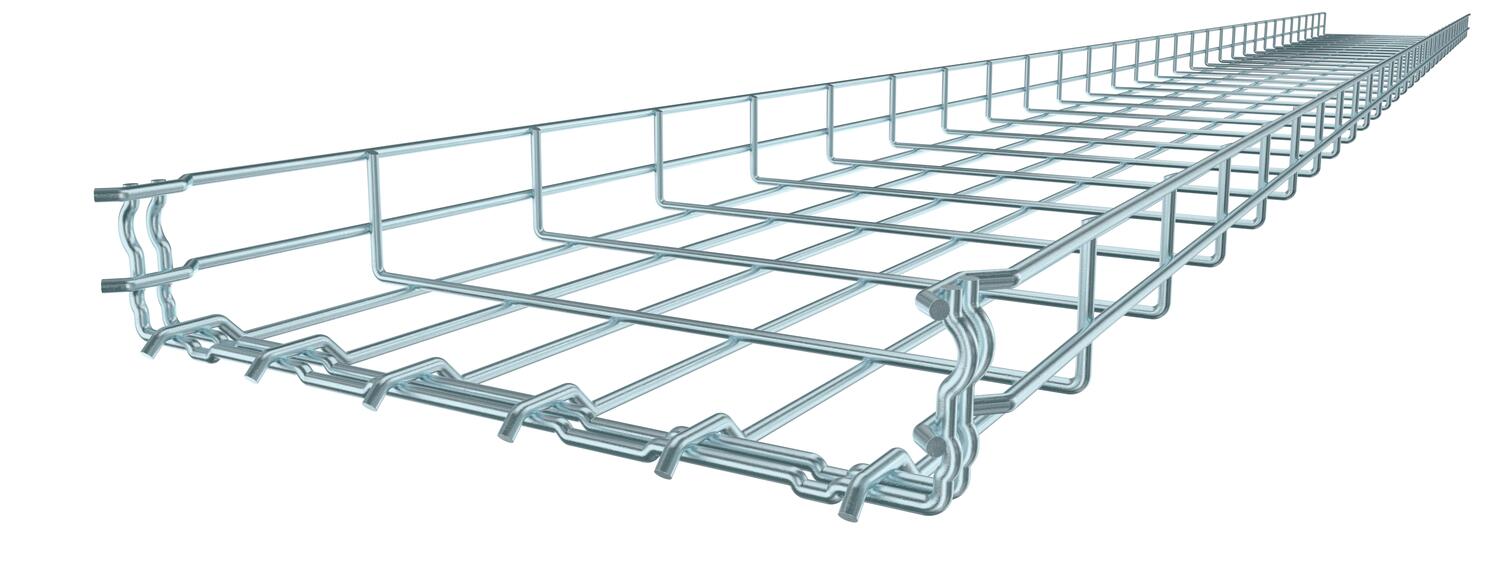

GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	Ano	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	Ano	6001450	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	Ne	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	Ne	6001454	m	3 m
