Mřížový žlab GR-Magic® 55 G 3000 | 600 | 55 | 4,8 | 265 | Ne

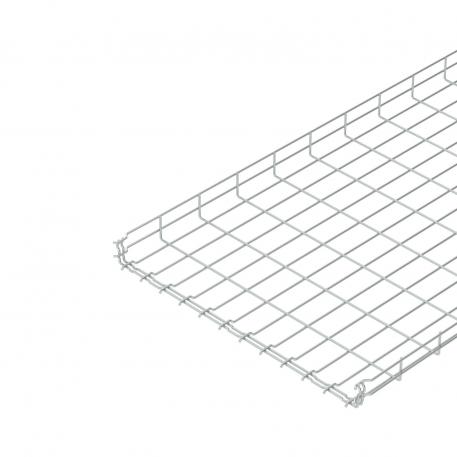

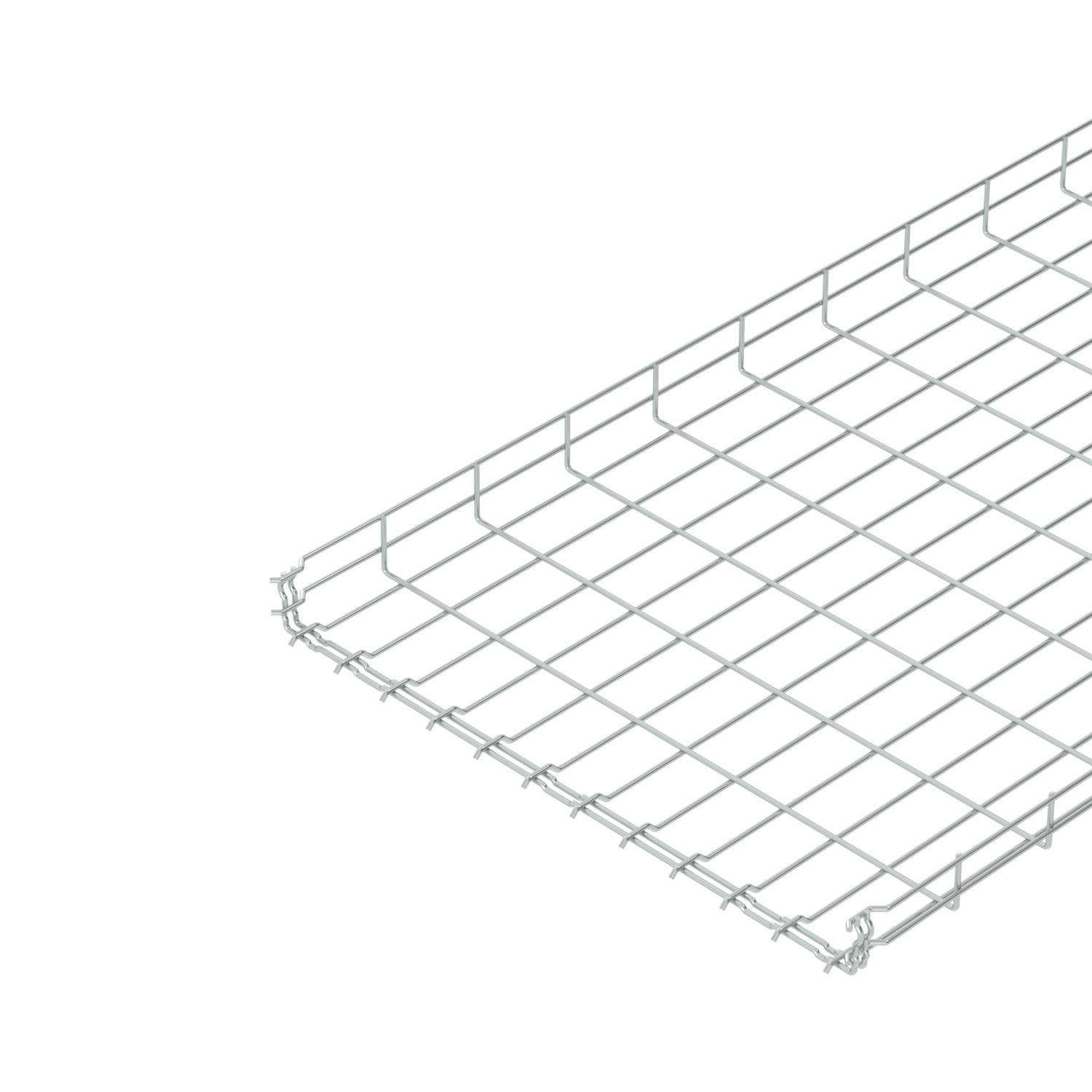

Mřížový žlab GR-Magic® 55 G

Obj. č. 6001454 | EAN 4012196858859

Obj. č. / Typ

Délka	3000 mm

Šířka

Výška	55 mm

Průměr drátu

Užitečný průřez

Zachování funkčnosti

Popis výrobku

Popis výrobku

Mřížový žlab s vytvarovanou integrovanou spojkou s výškou bočnice 55 mm.
Magnetický útlum stínění bez víka 15 dB, s víkem 25 dB.

Pro mřížový žlab nejsou nutné žádné další spojovací prvky. Díly se jednoduše navzájem zasunou. Rozměr ok je 50 x 100 mm (výjimka GRM 55/50 = 20 x 100 mm).

Vyzkoušeno pro zachování funkčnosti podle DIN 4102 část 12 i ČSN 73 0895 (typ: GRM 55 200 4.8 G, GRM 55 300 G, GRM 55 400 G, montážní provedení a parametry podle platného certifikátu).

Vyzkoušeno pro instalaci nad zavěšené požární stropy (typ: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, požární zatížení 30 minut, montážní provedení a parametry podle požárně-technických stanovisek).

Technické údaje

Technické údaje

Barva	pozinkováno
Bezšroubové spojky	Ano
CO2 stopa (GWP) od kolébky po bránu	5,8859 kg CO2e / 1 metr
Délka	3000 mm
Druh spojky kabelového nosného systému	Upevnění naklapnutím
Integrovaná přepážka	bez
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	Galvanicky pozinkováno
Požární ochrana	Použití v protipožárních stropech
Provedení pro velká rozpětí	Ne
Provedení spojky	Integrovaná spojka
Průměr drátu	4,8 mm

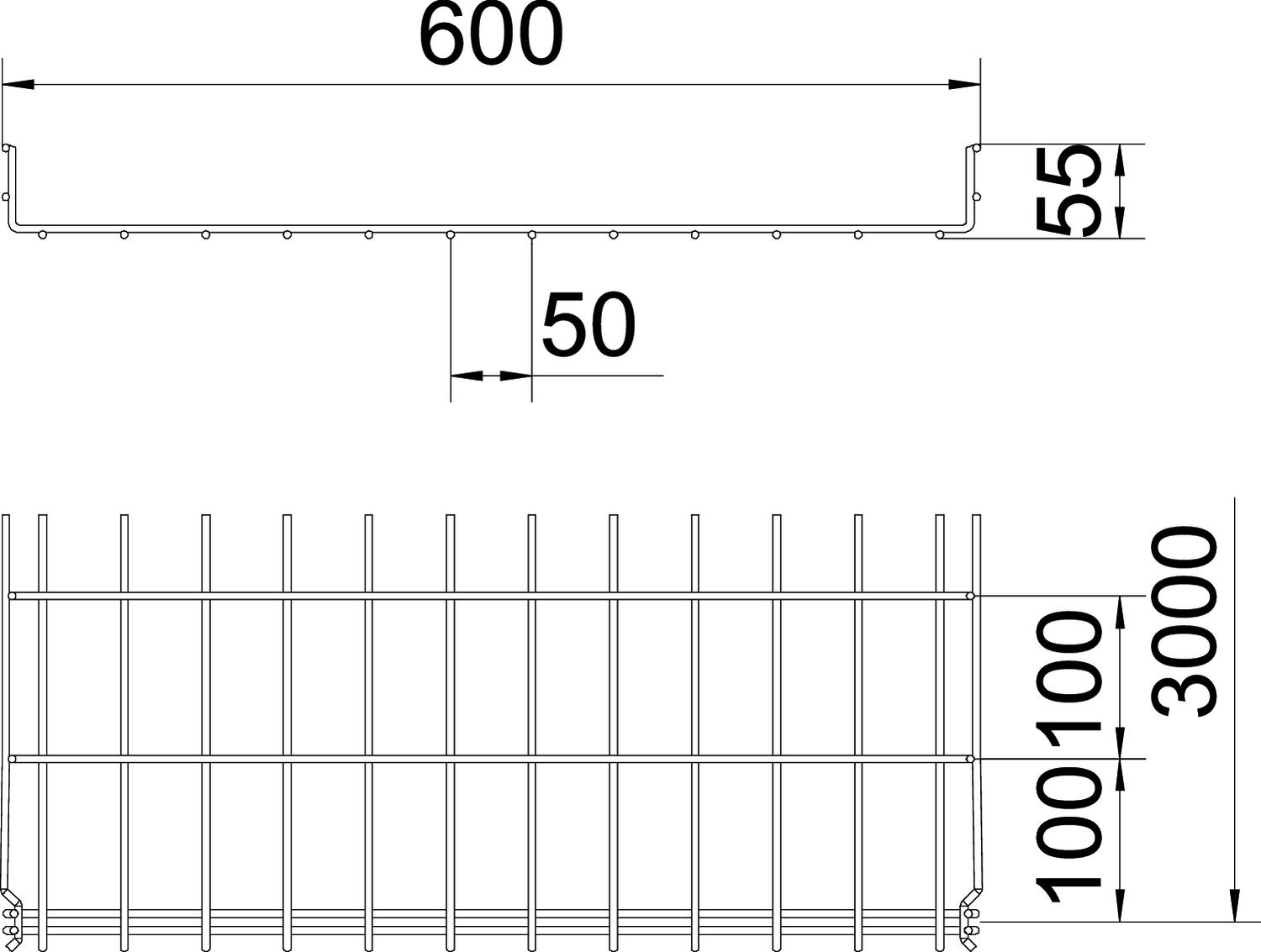

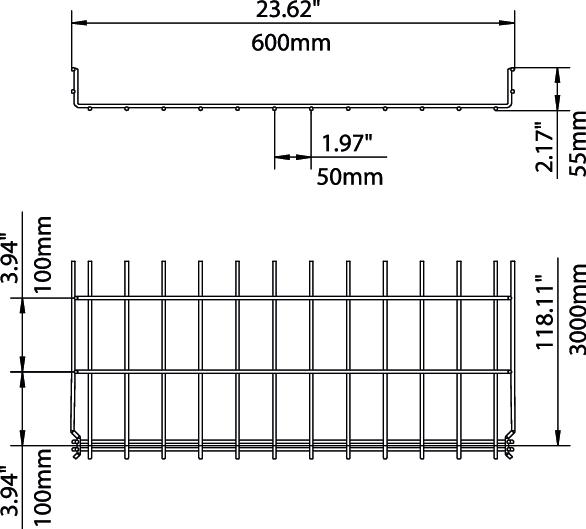

Rozměr	55x600x3000
Rozměr H	58 mm

Rozměr B	600 mm
Šířka	600 mm
Šířka	23,62 in
Tvar profilu	Tvar U
Typ zkušebního zatížení podle IEC 61537	Typ II
Užitečný průřez	26500 mm²
Užitečný průřez	265 cm²
Výška	2,17 in
Výška	55 mm
Vzdálenost podpěr 1,0 m	0,9 kN/m
Vzdálenost podpěr 1,5 m	0,6 kN/m
Vzdálenost podpěr 2,0 m	0,3 kN/m
Vzdálenost podpěr 2,5 m	0,25 kN/m
Zachování funkčnosti	Ne

Technické údaje

Zatěžovací diagram mřížového žlabu GR-Magic typu GRM 55

Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
Rozpětí podpěr v mm
Průhyb bočnice v mm při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Průměr drátu	Užitečný průřez	Zachování funkčnosti	Obj. č.	Množství	Nejm. prod. jedn.
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	Ano	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	Ano	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	Ano	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	Ano	6001446	m	3 m
GRM 55 200 4.8 G	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	Ano	6001447	m	3 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	Ano	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	Ano	6001450	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	Ne	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	Ne	6001454	m	3 m
