Nástěnný a závěsný výložník AW 15 2L 210 | 1,5 | pozinkováno

Nástěnný a závěsný výložník AW 15 2L

Obj. č. 6420915 | EAN 4012195076797

Obj. č. / Typ

Šířka

F v kN	1,5 kN

Barva	pozinkováno

Popis výrobku

Popis výrobku

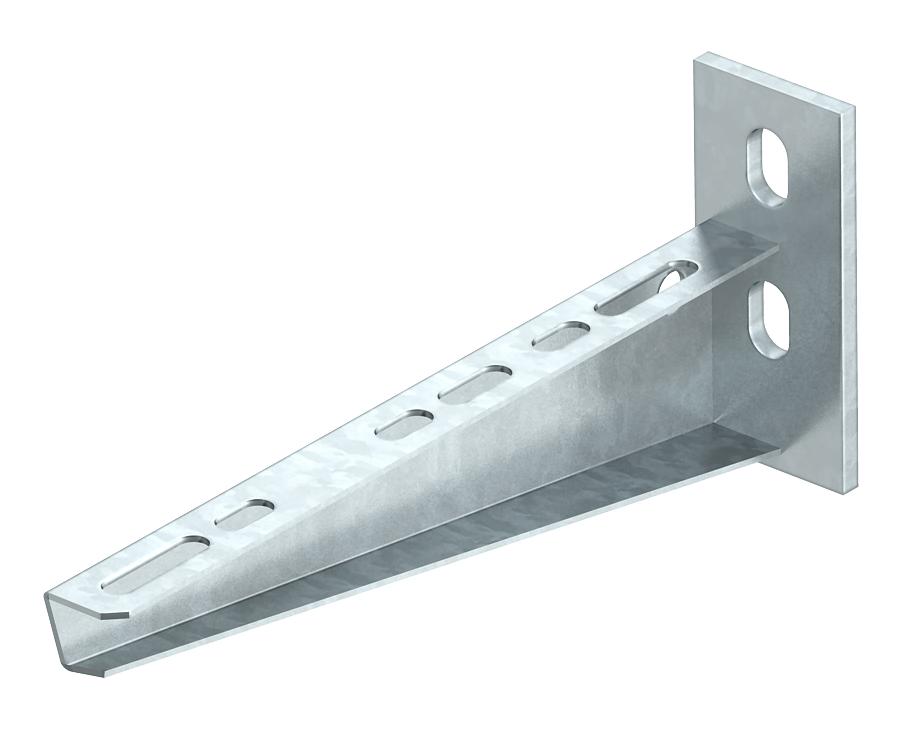

Lehký nástěnný a závěsový výložník s navařenou základovou deskou.

Při montáži výložníků na závěs U mohou být do šířky 400 mm k upevnění závěsného výložníku do profilu vloženy šroub s plochou kulovou hlavou nebo šroub se šestihrannou hlavou. Od šířky výložníku 500 mm je upevněn výložník šestihranným šroubem skrze obě bočnice závěsu U. Proto je do profilu vsazena vhodná rozpěrka!

Technické údaje

Technické údaje

Barva	pozinkováno
CO2 stopa (GWP) od kolébky po bránu	0,6779 kg CO2e / 1 Kus
Délka	40 mm
F v kN	1,5 kN
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Provedení	Nástěnný a závěsný výložník
Průměr otvoru	11 mm

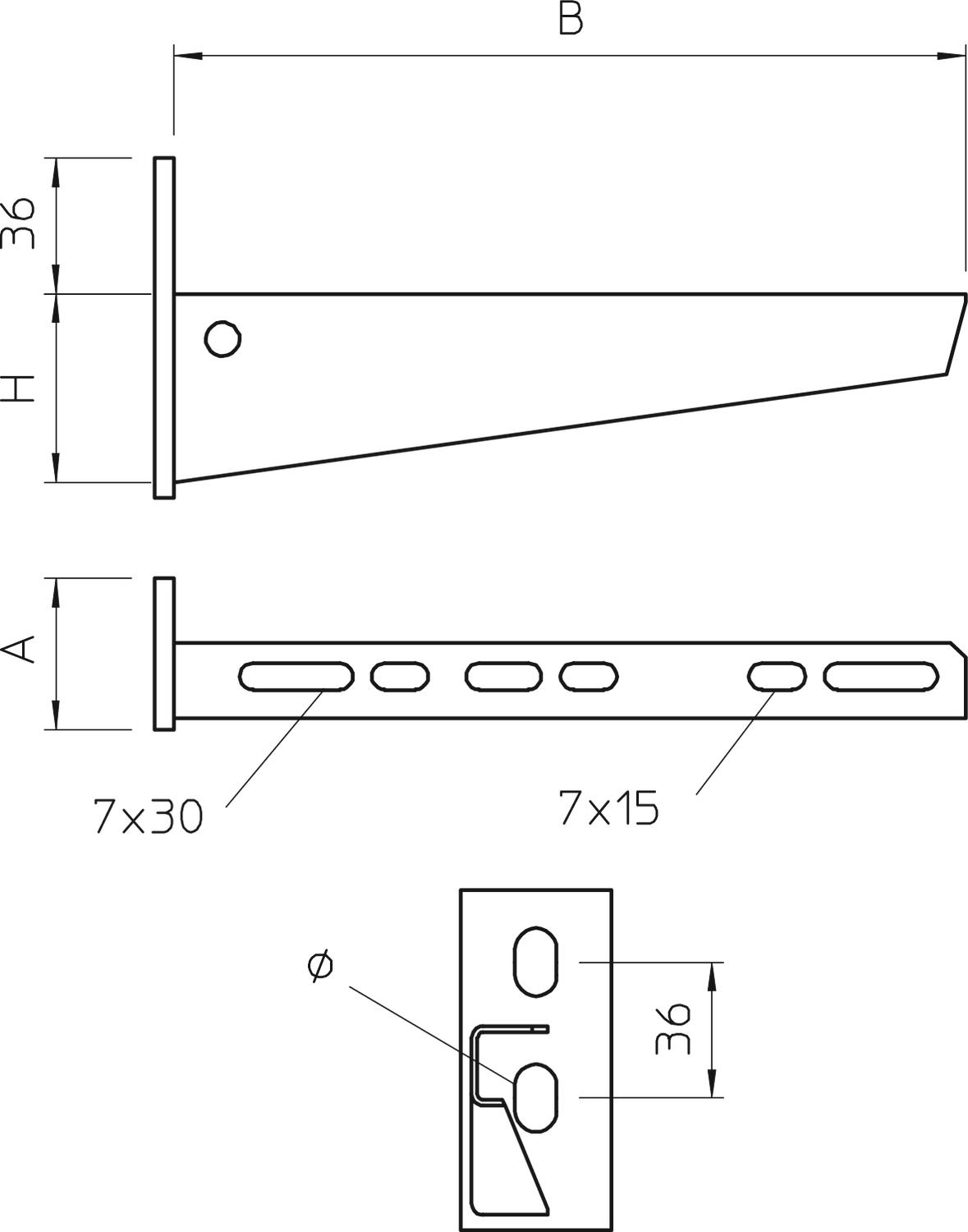

Rozměr	B210mm

Rozměr H	90 mm
Rozměr A	40 mm
Rozměr B	210 mm
Rozsah úhlu, max.	90 mm
Rozsah úhlu, min.	90 mm
Šířka	8 in
Šířka	210 mm
Výška	90 mm
Výška	2,12 in
Zachování funkčnosti	Ne

Technické údaje

Zatěžovací diagram výložníku typu AW 15

Průhyb konce výložníku při dovoleném zatížení výložníku
Přípustné zatížení výložníku v kN bez zatížení člověkem
Křivka zatížení s délkami výložníků v mm

Všechny typy

Všechny typy

Typ	Šířka	F v kN	Barva	Obj. č.	Množství	Nejm. prod. jedn.
AW 15 11 FT 2L	110 mm	1,5 kN	pozinkováno	6420909	Kus	1 Kus
AW 15 16 FT 2L	160 mm	1,5 kN	pozinkováno	6420912	Kus	1 Kus
AW 15 21 FT 2L	210 mm	1,5 kN	pozinkováno	6420915	Kus	1 Kus
AW 15 31 FT 2L	310 mm	1,5 kN	pozinkováno	6420918	Kus	1 Kus
AW 15 41 FT 2L	410 mm	1,5 kN	pozinkováno	6420921	Kus	1 Kus
AW 15 51 FT 2L	510 mm	1,5 kN	pozinkováno	6420924	Kus	1 Kus
AW 15 61 FT 2L	610 mm	1,5 kN	pozinkováno	6420927	Kus	1 Kus
