Nástěnný a závěsný výložník AW 15 2L
Obj. č. 6420921 | EAN 4012195076834
- Popis výrobku
-

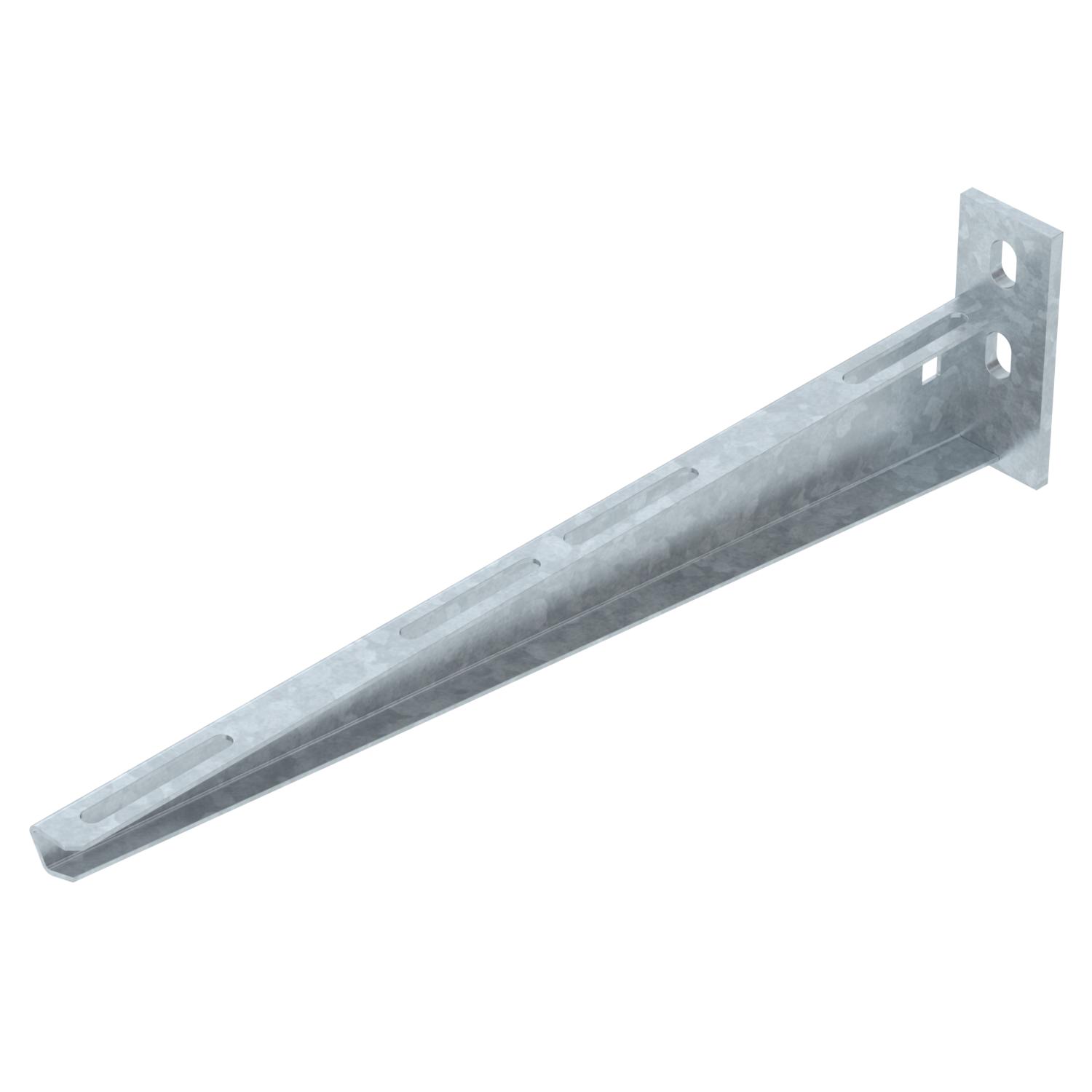

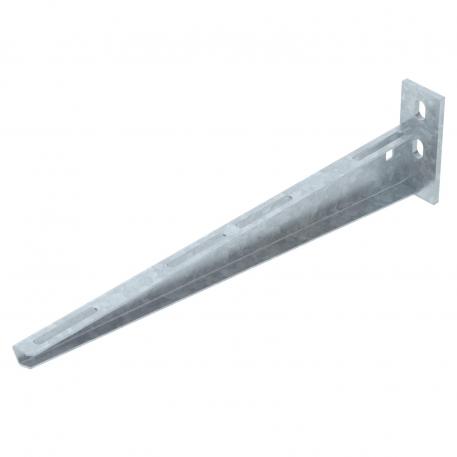

Popis výrobkuLehký nástěnný a závěsový výložník s navařenou základovou deskou.
Při montáži výložníků na závěs U mohou být do šířky 400 mm k upevnění závěsného výložníku do profilu vloženy šroub s plochou kulovou hlavou nebo šroub se šestihrannou hlavou. Od šířky výložníku 500 mm je upevněn výložník šestihranným šroubem skrze obě bočnice závěsu U. Proto je do profilu vsazena vhodná rozpěrka!
-
- Technické údaje
-
Technické údaje

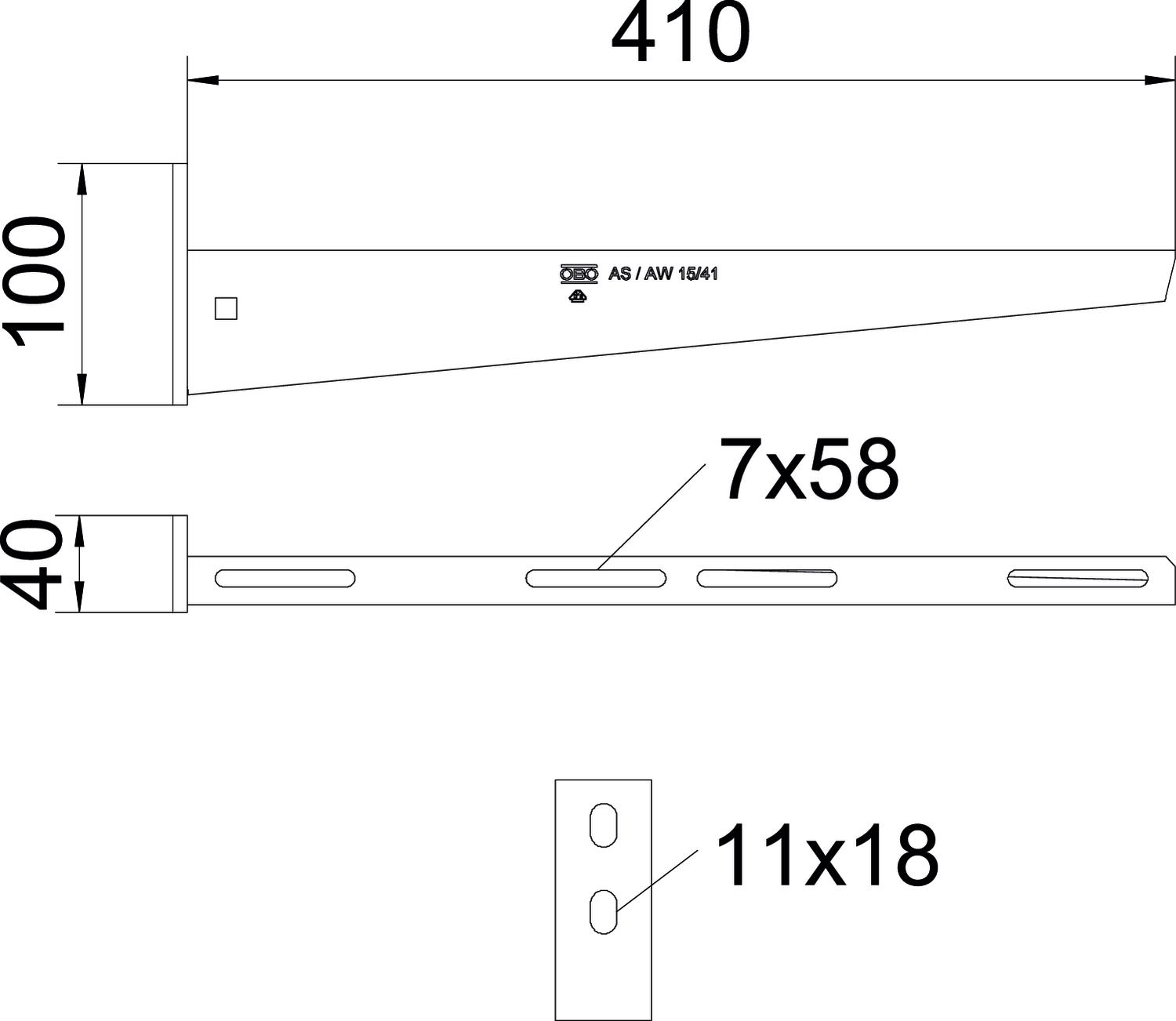

Barva pozinkováno F v kN 1,5 kN Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení Nástěnný a závěsný výložník Průměr otvoru 11 mm Rozměr B410mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Zachování funkčnosti Ne Rozměry
Délka 40 mm Rozměr H 100 mm Rozměr A 40 mm Rozměr B 410 mm Šířka 16 in Šířka 410 mm Výška 2,52 in Výška 100 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 1,3329 kg CO2e / 1 Kus CO₂ Footprint (GWP) 1,3329 kg CO₂e Datum stanovení hodnoty CO2 2025-05-21T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram výložníku typu AW 15
- Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
Datový list AW 15 41 FT 2L / 6420921 , 0.25MB , pdfEU prohlášení o shodě AW 15 41 FT 2L / 6420921 , 0.13MB , pdfUK - Prohlášení shody AW 15 41 FT 2L / 6420921 , 0.09MB , pdfREACH Prohlášení o shodě AW 15 41 FT 2L / 6420921 , 0.12MB , pdfRoHS Prohlášení o shodě AW 15 41 FT 2L / 6420921 , 0.13MB , pdfEnvironmentální prohlášení o produktu (EPD) AW 15 41 FT 2L / 6420921 , 2.03MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
