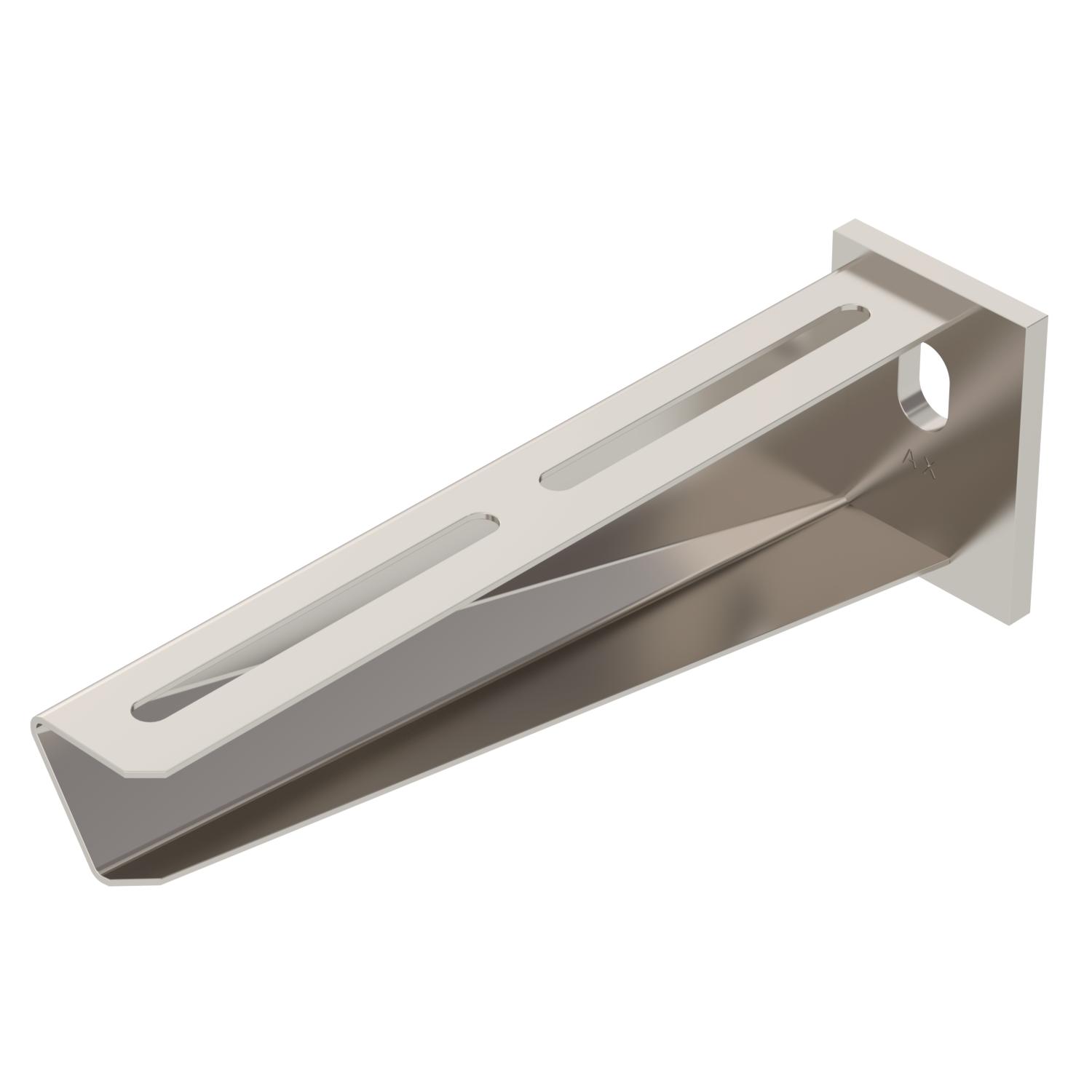

Nástěnný a závěsný výložník AW 30 A4
Obj. č. 6443311 | EAN 4012196349753
- Popis výrobku
-
Popis výrobkuNástěnný a závěsný výložník s navařenou základovou deskou šířky 210 mm.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!
-
- Technické údaje
-
Technické údaje
Barva ocelová F v kN 3 kN Materiál Nerez ocel, materiál 1.4571 Nerezová ocel, mořená Ne Povrch Holé, dodatečně ošetřeno Provedení Nástěnný a závěsný výložník Průměr otvoru 13 mm Rozměr B210mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Zachování funkčnosti Ne Rozměry

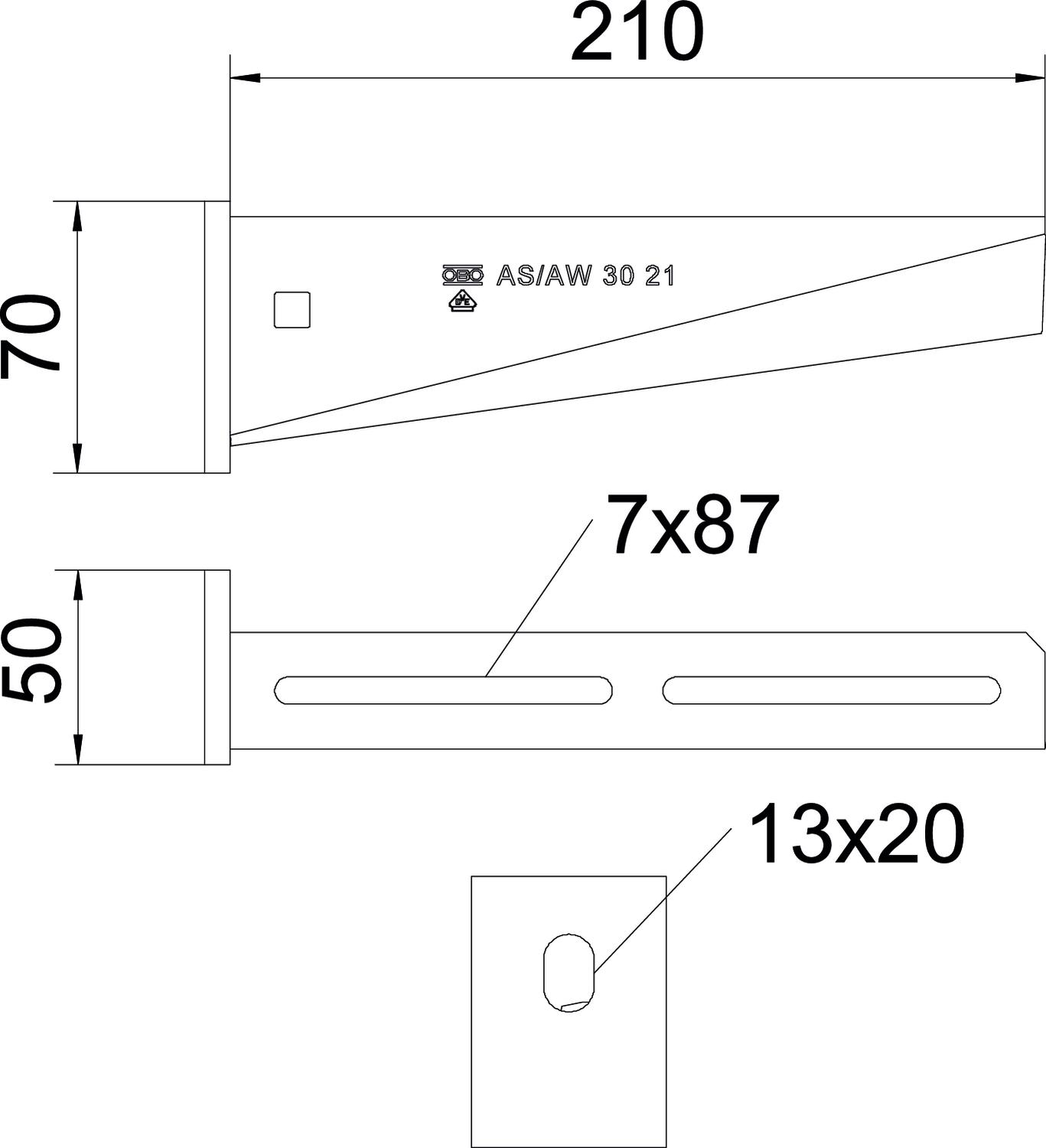

Délka 50 mm Rozměr H 70 mm Rozměr A 50 mm Rozměr B 210 mm Šířka 210 mm Výška 70 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 2,116 kg CO2e / 1 Kus CO₂ Footprint (GWP) 2,116 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram výložníku AW 30
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi A4
FRSB 6x12 A4 6406142 100 Kus - Ke stažení
-
