Nástěnný a závěsný výložník AW 30 A4
Obj. č. 6443625 | EAN 4012195021094
- Popis výrobku
-

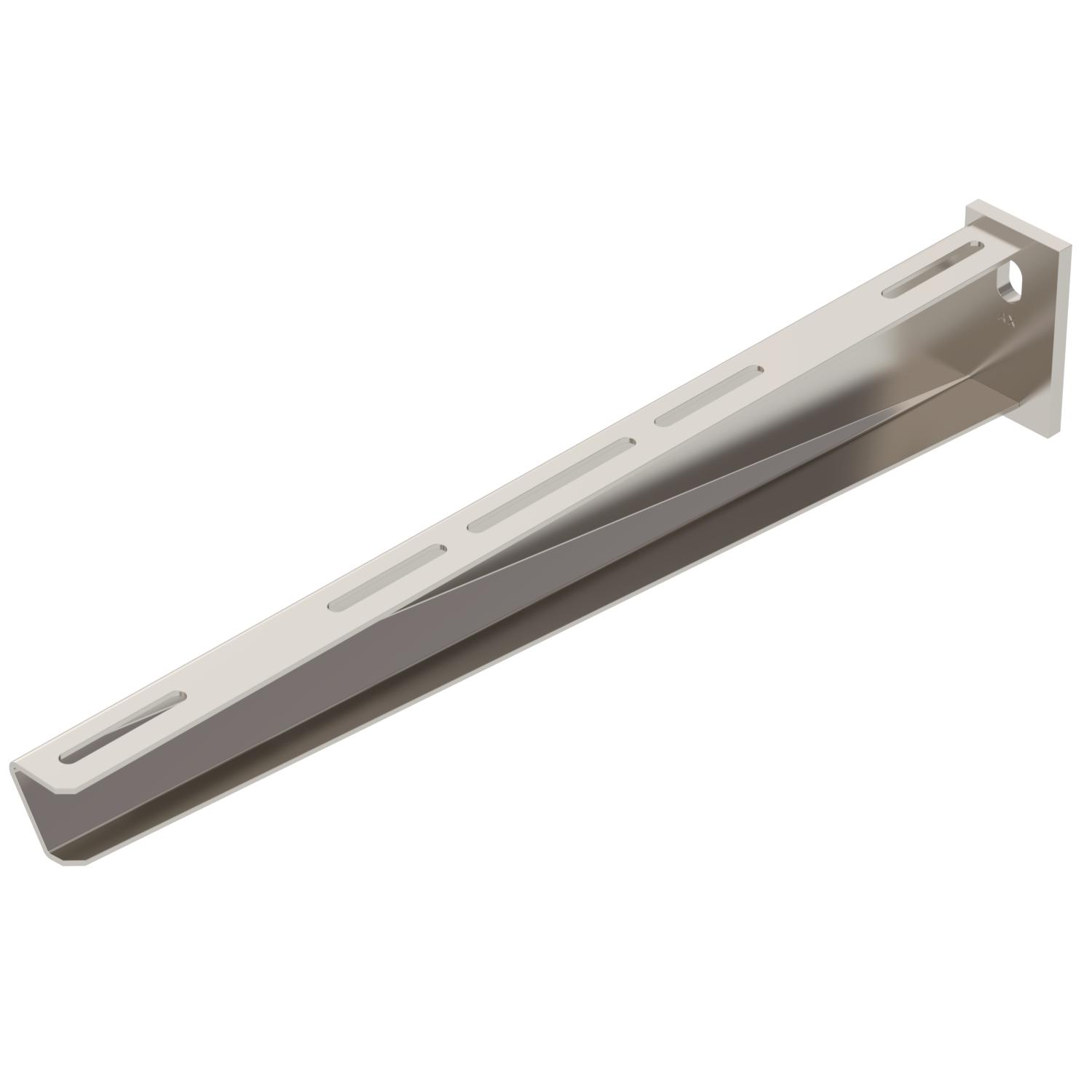

Popis výrobkuStředně těžký nástěnný a závěsový výložník s navařenou základovou deskou.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky!
-
- Technické údaje
-
Technické údaje
Barva ocelová F v kN 3 kN Materiál Nerez ocel, materiál 1.4571 Nerezová ocel, mořená Ne Povrch Holé, dodatečně ošetřeno Provedení Nástěnný a závěsný výložník Průměr otvoru 13 mm Rozměr B510mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Zachování funkčnosti Ne Rozměry

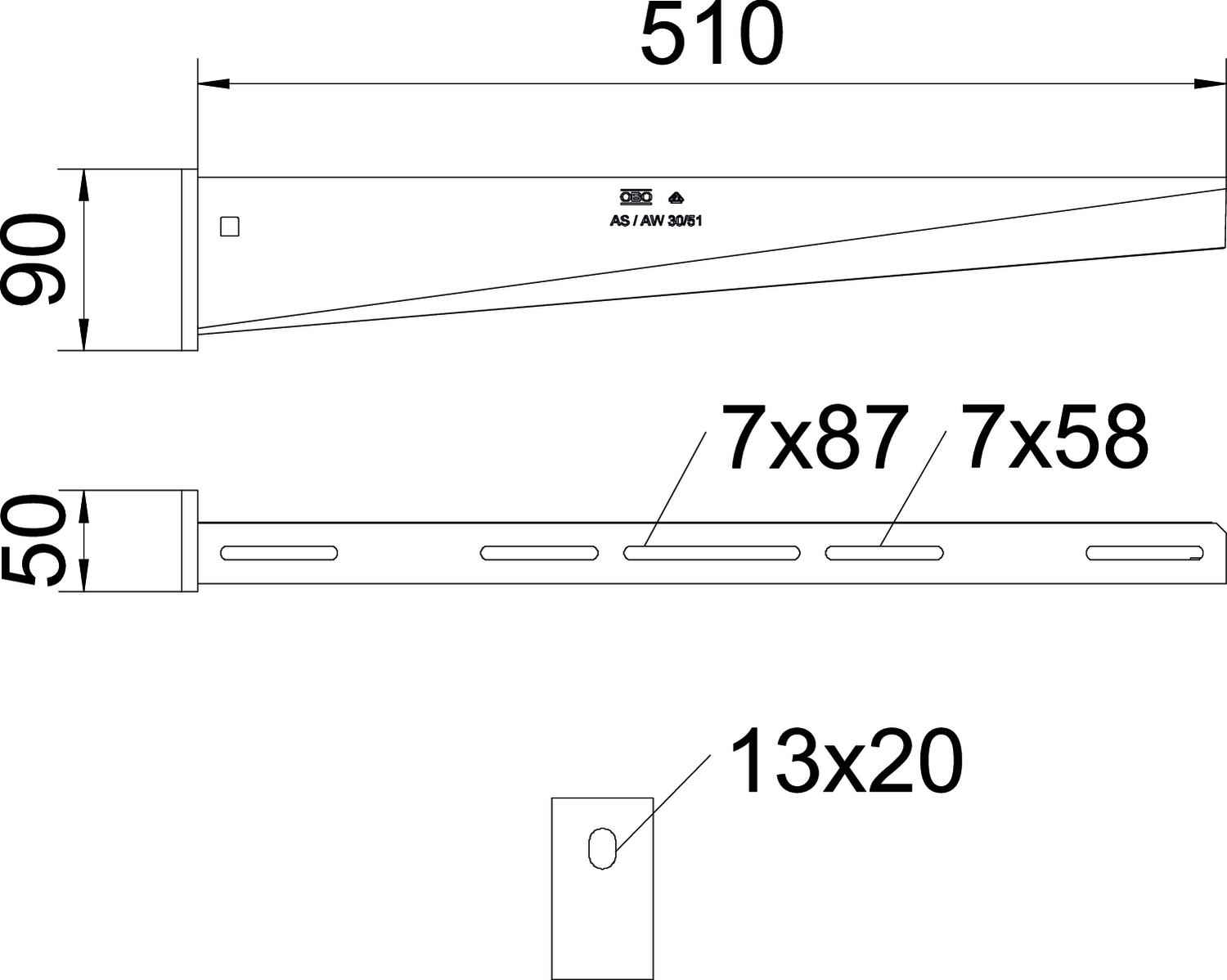

Délka 50 mm Rozměr H 90 mm Rozměr A 50 mm Rozměr B 510 mm Šířka 510 mm Výška 90 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 8,1258 kg CO2e / 1 Kus CO₂ Footprint (GWP) 8,1258 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 Technické údaje
Zatěžovací diagram výložníku AW 30
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi A4
FRSB 6x12 A4 6406142 100 Kus - Ke stažení
-
Datový list AW 30 51 A4 / 6443625 , 0.23MB , pdfEU prohlášení o shodě AW 30 51 A4 / 6443625 , 0.13MB , pdfUK - Prohlášení shody AW 30 51 A4 / 6443625 , 0.09MB , pdfREACH Prohlášení o shodě AW 30 51 A4 / 6443625 , 0.12MB , pdfRoHS Prohlášení o shodě AW 30 51 A4 / 6443625 , 0.12MB , pdfEnvironmentální prohlášení o produktu (EPD) AW 30 51 A4 / 6443625 , 2.03MB , pdfNávod k montáži Návod k montáži systémů profilů U , 2.02MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
