Nástěnný a závěsný výložník AWG 15 A4 110 | 1,5 | ocelová

Nástěnný a závěsný výložník AWG 15 A4

Obj. č. 6420642 | EAN 4012195706304

Obj. č. / Typ

Šířka

F v kN	1,5 kN

Barva	ocelová

Popis výrobku

Popis výrobku

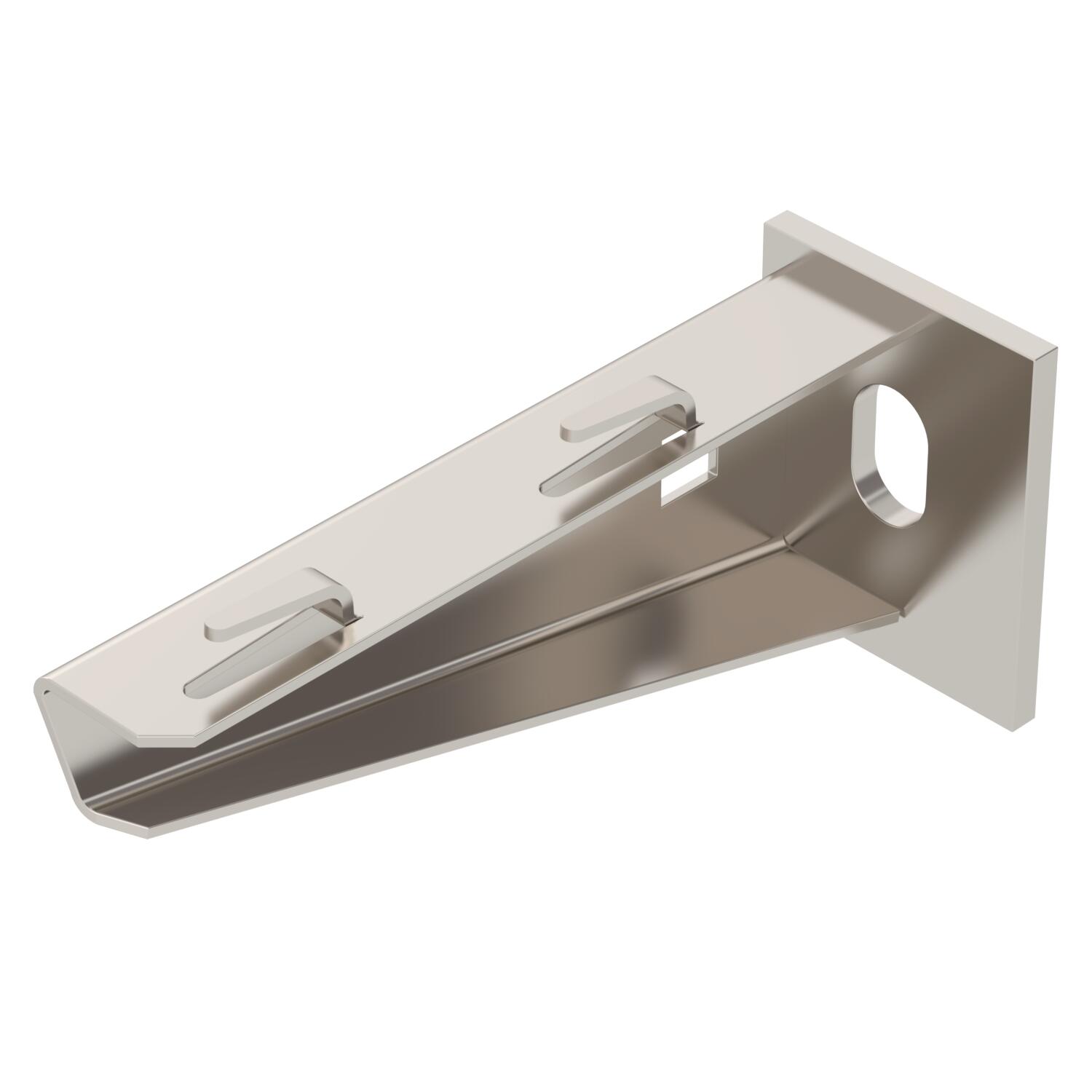

Lehký nástěnný a závěsový výložník s navařenou základovou deskou pro upevnění mřížových žlabů bez šroubů.

Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky.

Technické údaje

Technické údaje

Barva	ocelová
CO2 stopa (GWP) od kolébky po bránu	0,7503 kg CO2e / 1 Kus
Délka	40 mm
F v kN	1,5 kN
Materiál	Nerez ocel, materiál 1.4571
Nerezová ocel, mořená	Ne
Povrch	Holé, dodatečně ošetřeno
Pro šířku max.	300 mm
Pro šířku min.	300
Provedení	Nástěnný a závěsný výložník

Průměr otvoru	11 mm

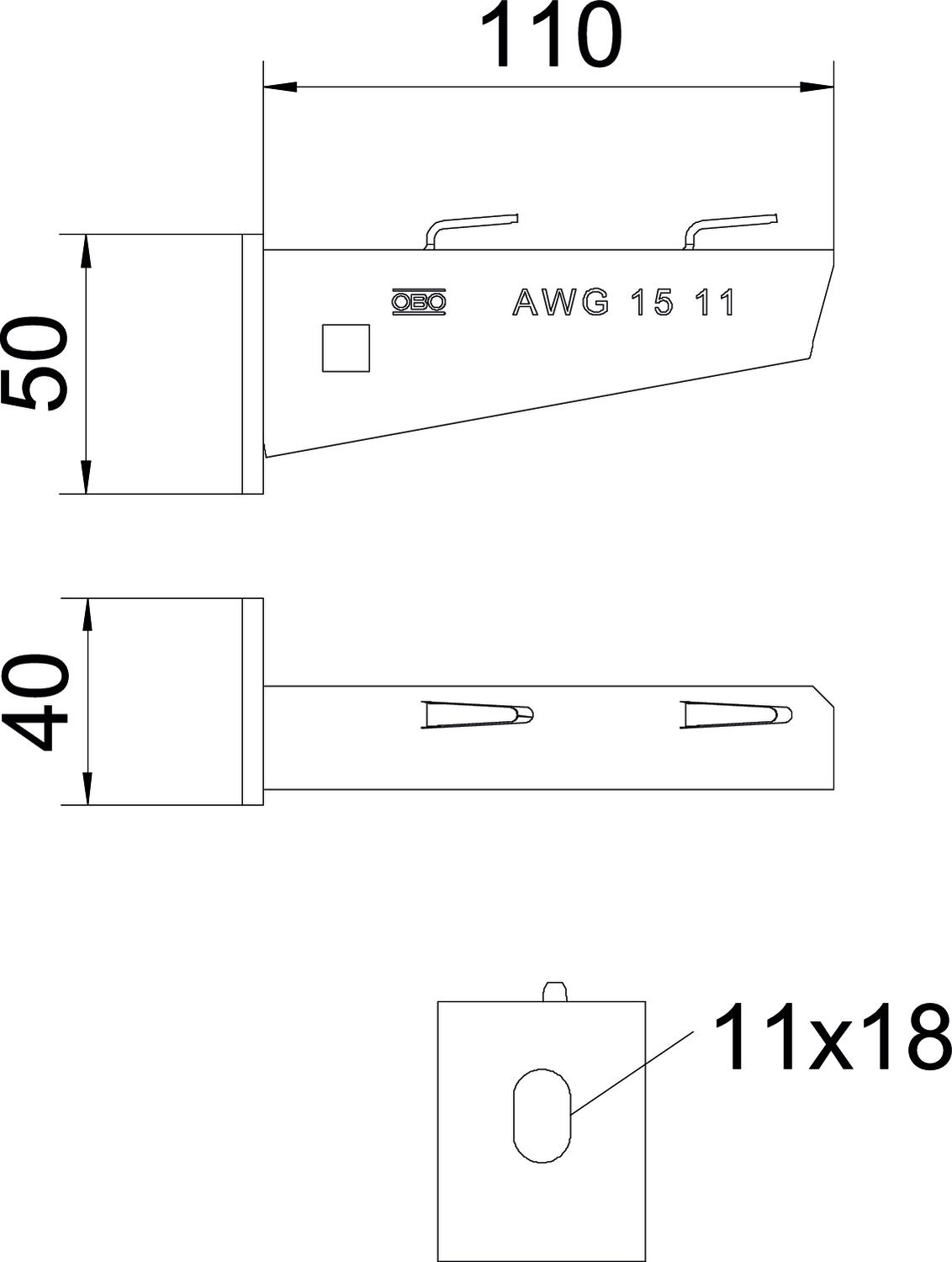

Rozměr	B110mm
Rozměr H	50 mm
Rozměr A	40 mm
Rozměr B	110 mm
Rozsah úhlu, max.	90 mm
Rozsah úhlu, min.	90 mm
Šířka	110 mm
Výška	50 mm
Zachování funkčnosti	Ne

Technické údaje

Zatěžovací diagram výložníku typu AW G 15

Průhyb konce výložníku při dovoleném zatížení výložníku
Přípustné zatížení výložníku v kN bez zatížení člověkem
Délka výložníku v mm

Všechny typy

Všechny typy

Typ	Šířka	F v kN	Barva	Obj. č.	Množství	Nejm. prod. jedn.
AWG 15 11 A4	110 mm	1,5 kN	ocelová	6420642	Kus	1 Kus
AWG 15 21 A4	210 mm	1,5 kN	ocelová	6420644	Kus	1 Kus
AWG 15 31 A4	310 mm	1,5 kN	ocelová	6420646	Kus	1 Kus
AWG 15 41 A4	410 mm	1,5 kN	ocelová	6420648	Kus	1 Kus
AWG 15 51 A4	510 mm	1,5 kN	ocelová	6420650	Kus	1 Kus
AWG 15 61 A4	610 mm	1,5 kN	ocelová	6420652	Kus	1 Kus
