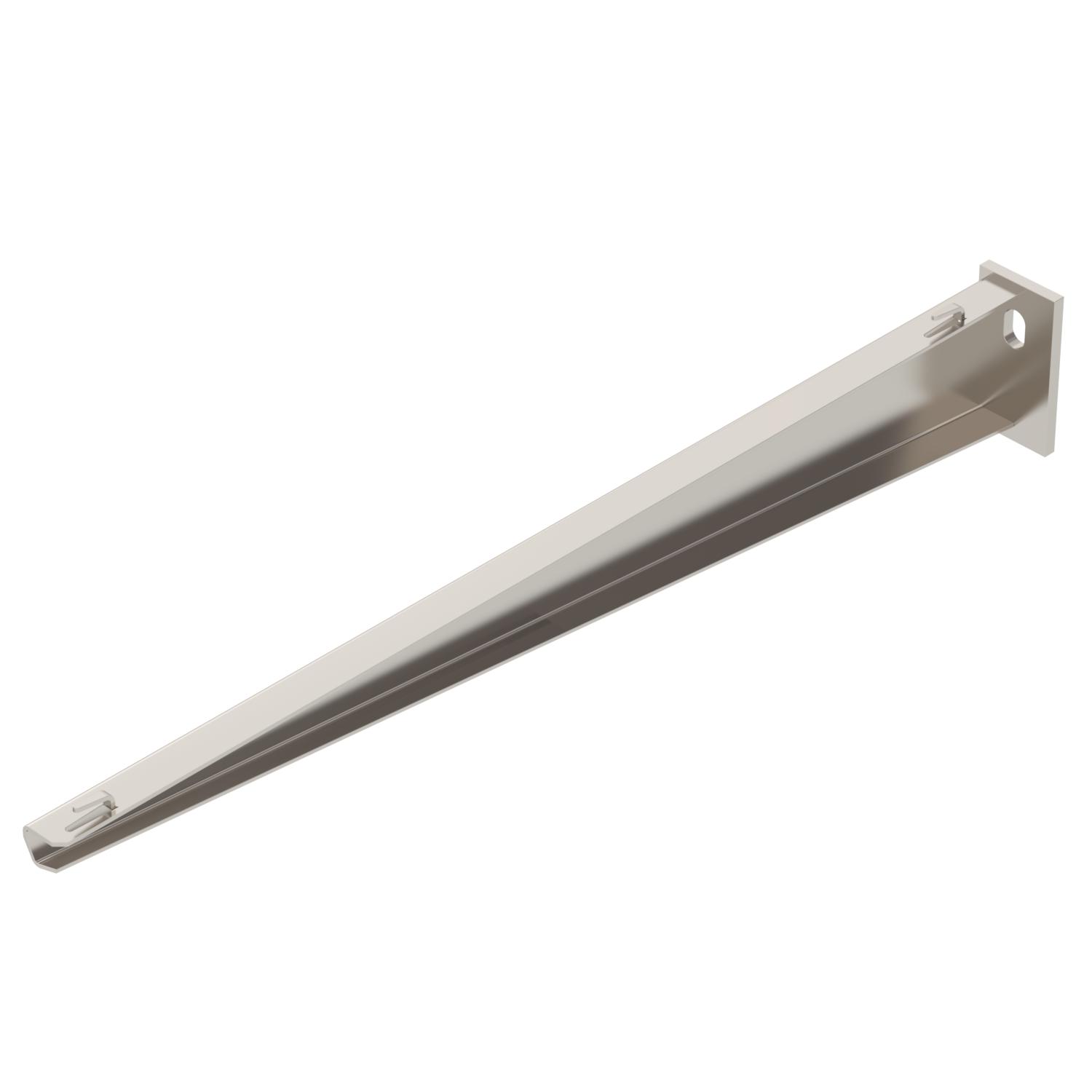

Nástěnný a závěsný výložník AWG 15 A4
Obj. č. 6420650 | EAN 4012195706328
- Popis výrobku
-
Popis výrobkuLehký nástěnný a závěsový výložník s navařenou základovou deskou pro upevnění mřížových žlabů bez šroubů.
Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky.
-
- Technické údaje
-
Technické údaje
Barva ocelová F v kN 1,5 kN Materiál Nerez ocel, materiál 1.4571 Nerezová ocel, mořená Ne Odpovídá požadavkům ROHS Ano Povrch Holé, dodatečně ošetřeno Pro šířku max. 300 mm Pro šířku min. 300 Produktová řada Řada AW 15 Provedení Nástěnný a závěsný výložník Průměr otvoru 11 mm Rozměr B510mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Zachování funkčnosti Ne Rozměry

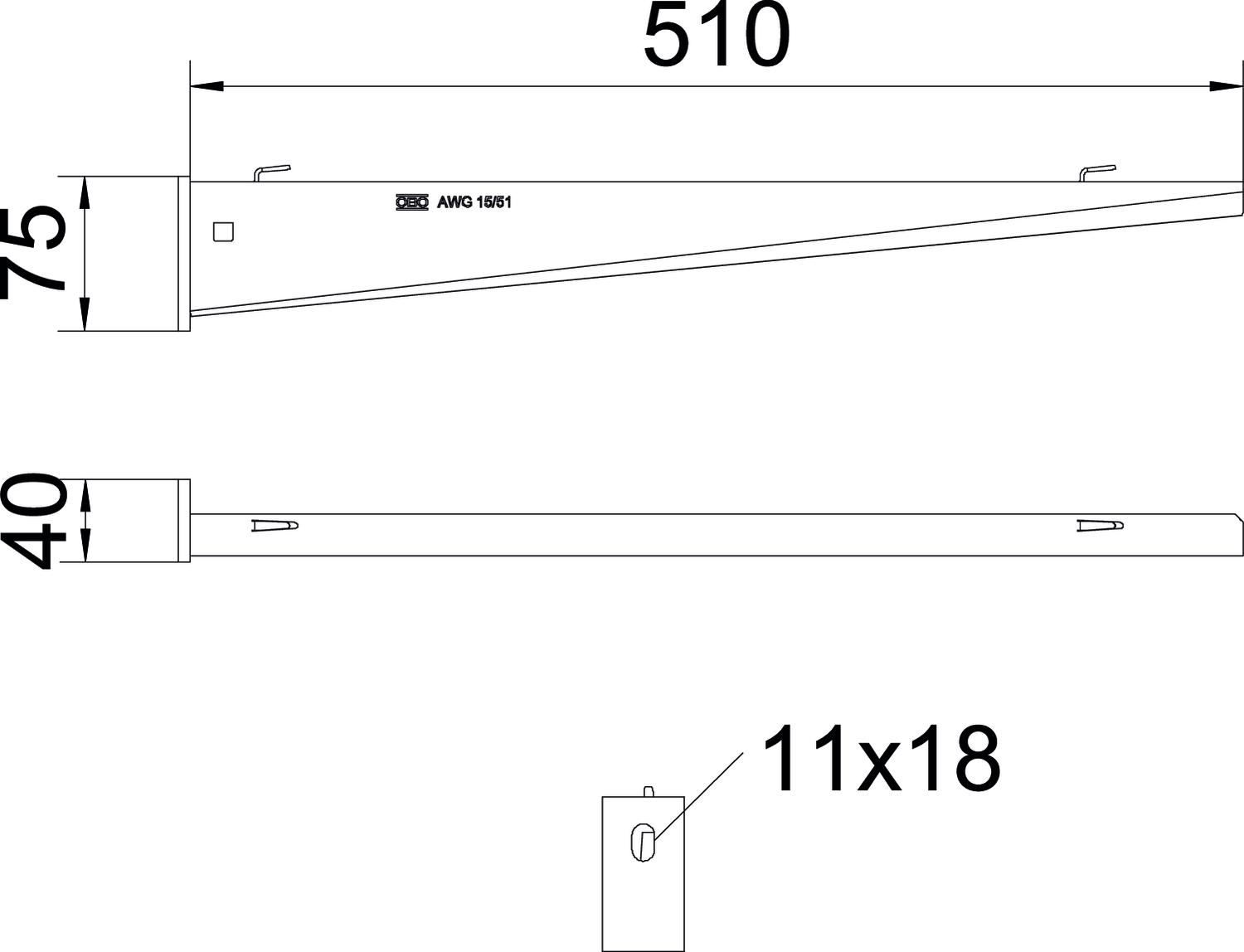

Délka 40 mm Rozměr H 75 mm Rozměr A 40 mm Rozměr B 510 mm Šířka 510 mm Výška 75 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 4,2716 kg CO2e / 1 Kus CO₂ Footprint (GWP) 4,2716 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje
Zatěžovací diagram výložníku typu AW G 15
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Délka výložníku v mm
-
