Nástěnný a závěsný výložník MWAG 12 FS
Obj. č. 6424600 | EAN 4012196324736
- Popis výrobku
-

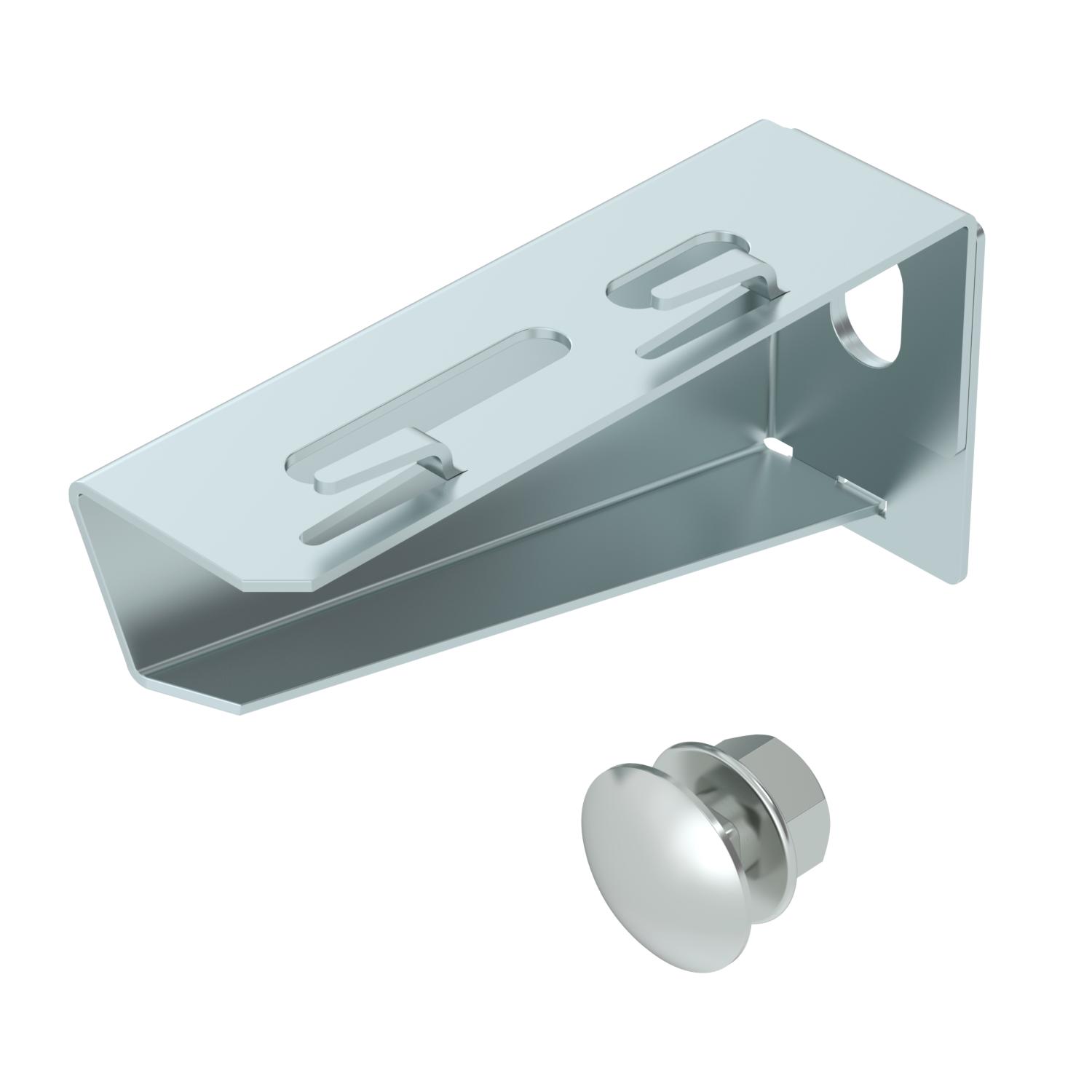

Popis výrobkuLehký nástěnný a závěsný ohraňovaný výložník pro bezšroubové upevnění kabelového žlabu.
Včetně šroubu M10 x 25 k upevnění na závěs U.
-
- Technické údaje
-
Technické údaje

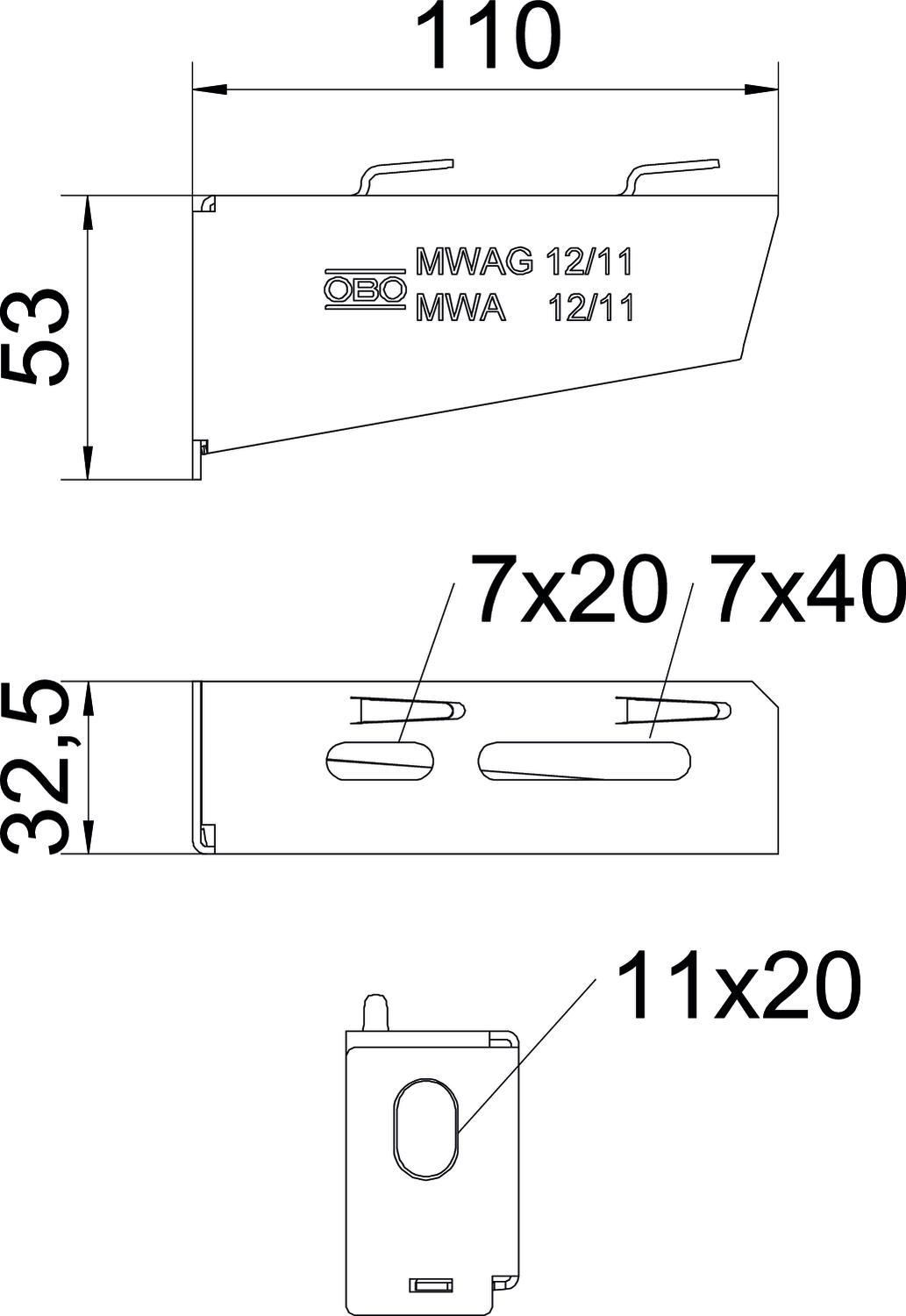

Barva pozinkováno CO2 stopa (GWP) od kolébky po bránu 0,4701 kg CO2e / 1 Kus Délka 32,5 mm F v kN 1,2 kN Materiál Ocel Nerezová ocel, mořená Ne Povrch pásově zinkováno Pro šířku max. 100 mm Pro šířku min. 100 Provedení Nástěnný a závěsný výložník Průměr otvoru 11 mm Rozměr B110mm Rozměr H 53 mm Rozměr A 32,5 mm Rozměr B 110 mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Šířka 110 mm Výška 53 mm Zachování funkčnosti Ne Technické údaje

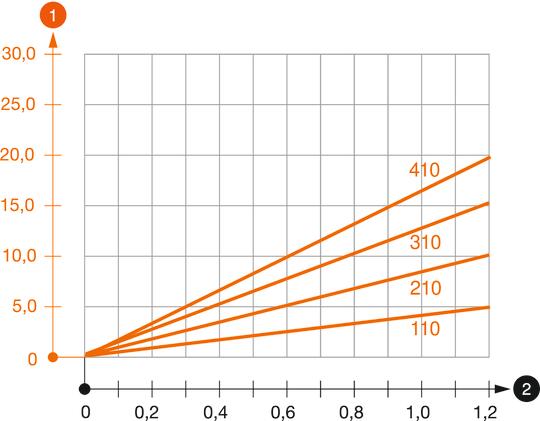

Zatěžovací diagram výložníku typu MWA 12
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
