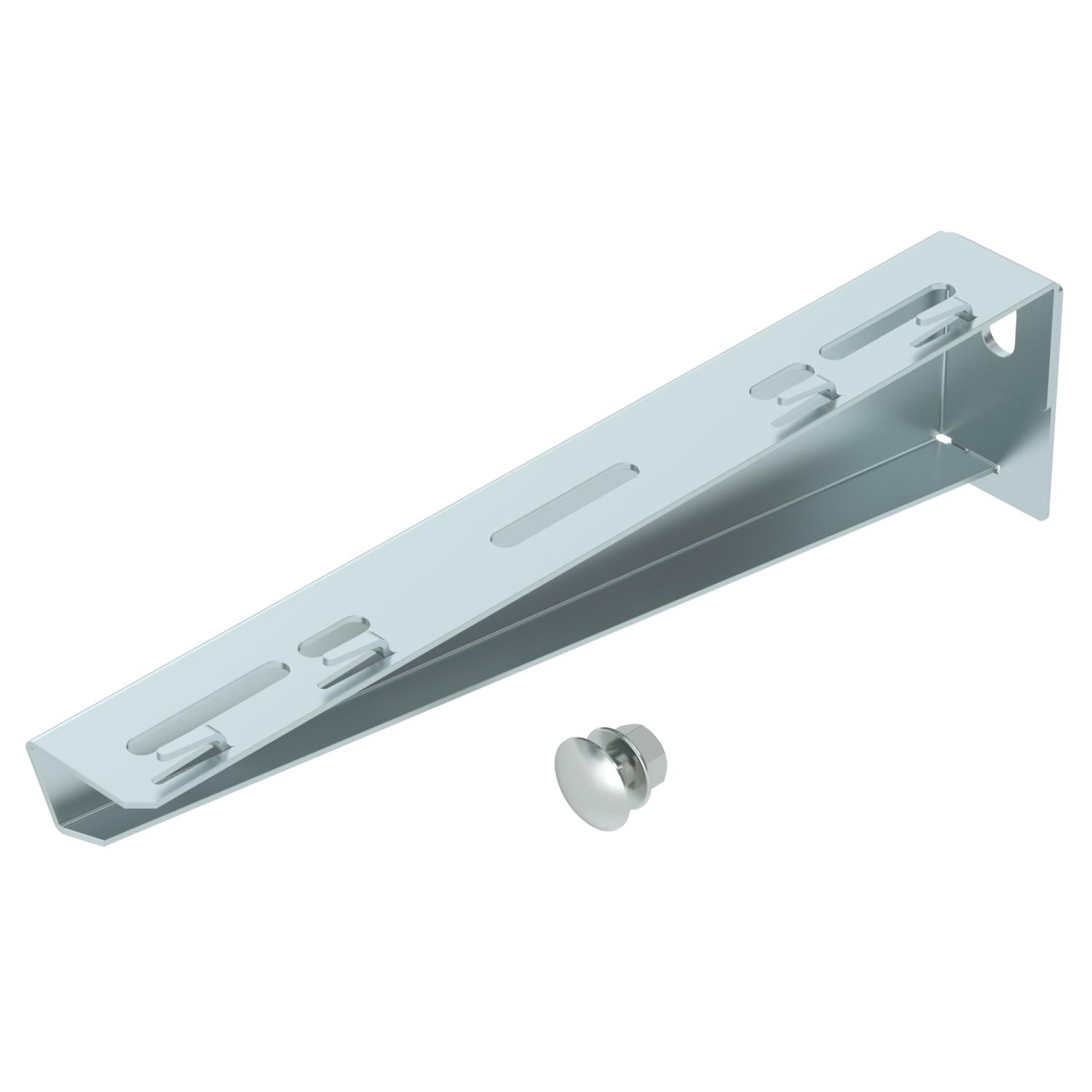

Nástěnný a závěsný výložník MWAG 12 FS
Obj. č. 6424616 | EAN 4012196325337
- Popis výrobku
-
Popis výrobkuLehký nástěnný a závěsný ohraňovaný výložník pro bezšroubové upevnění kabelového žlabu.
Včetně šroubu M10 x 25 k upevnění na závěs U.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno F v kN 1,2 kN Materiál Ocel Nerezová ocel, mořená Ne Odpovídá požadavkům ROHS Ano Povrch pásově zinkováno Pro šířku max. 300 mm Pro šířku min. 300 Produktová řada Řada MWA Provedení Nástěnný a závěsný výložník Průměr otvoru 11 mm Rozměr B310mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Zachování funkčnosti Ne Rozměry

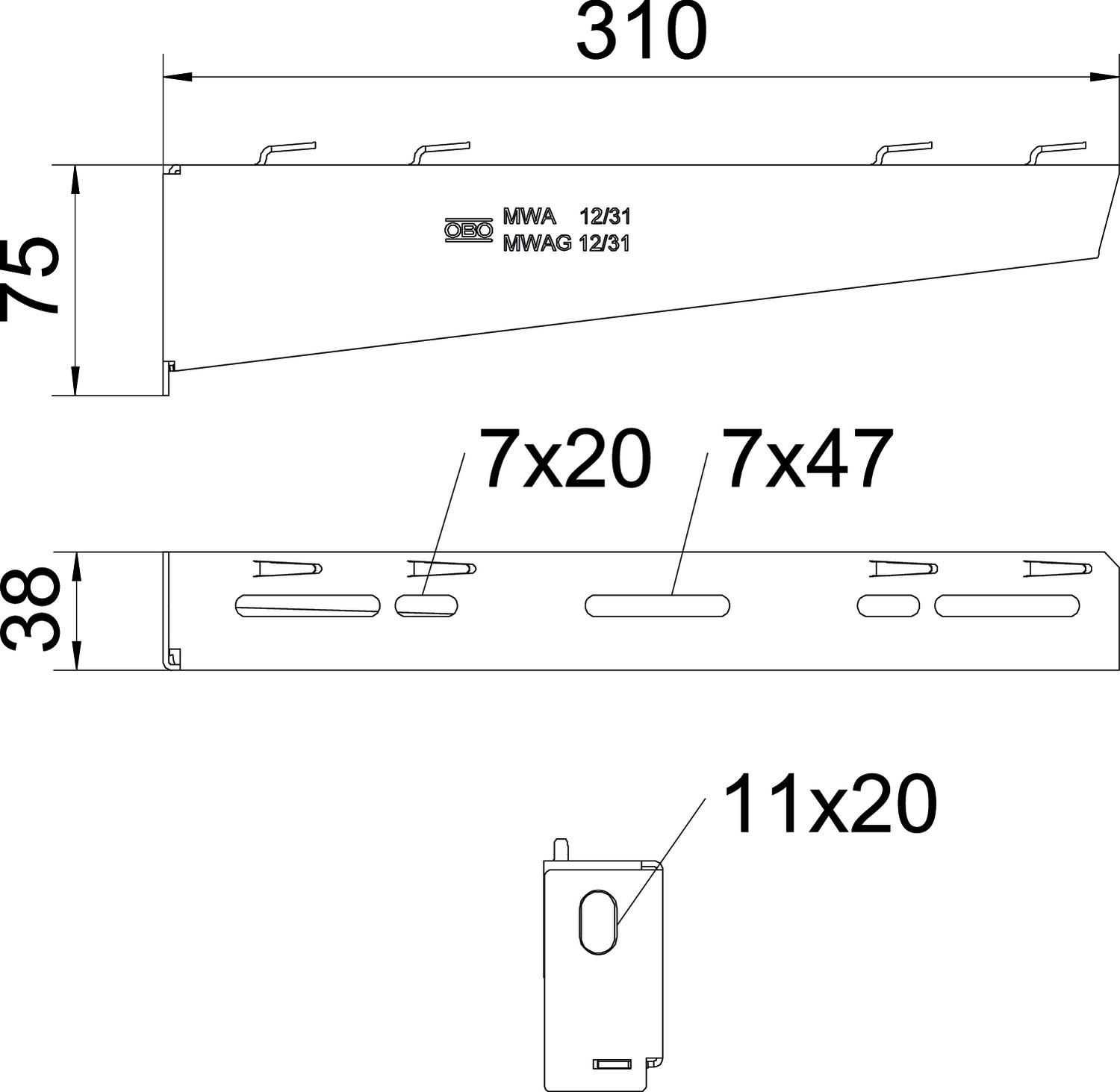

Délka 38,5 mm Rozměr H 75 mm Rozměr A 38,5 mm Rozměr B 310 mm Šířka 310 mm Šířka 12 in Výška 2,95 in Výška 75 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolébky po bránu 1,3812 kg CO2e / 1 Kus CO₂ Footprint (GWP) 1,3812 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Technické údaje
Zatěžovací diagram výložníku typu MWA 12
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
