Nástěnný a závěsový výložník AWG 15 A2 310 | 1,5 | ocelová

Nástěnný a závěsový výložník AWG 15 A2

Obj. č. 6420631 | EAN 4012195058427

Obj. č. / Typ

Šířka

F v kN	1,5 kN

Barva	ocelová

Popis výrobku

Popis výrobku

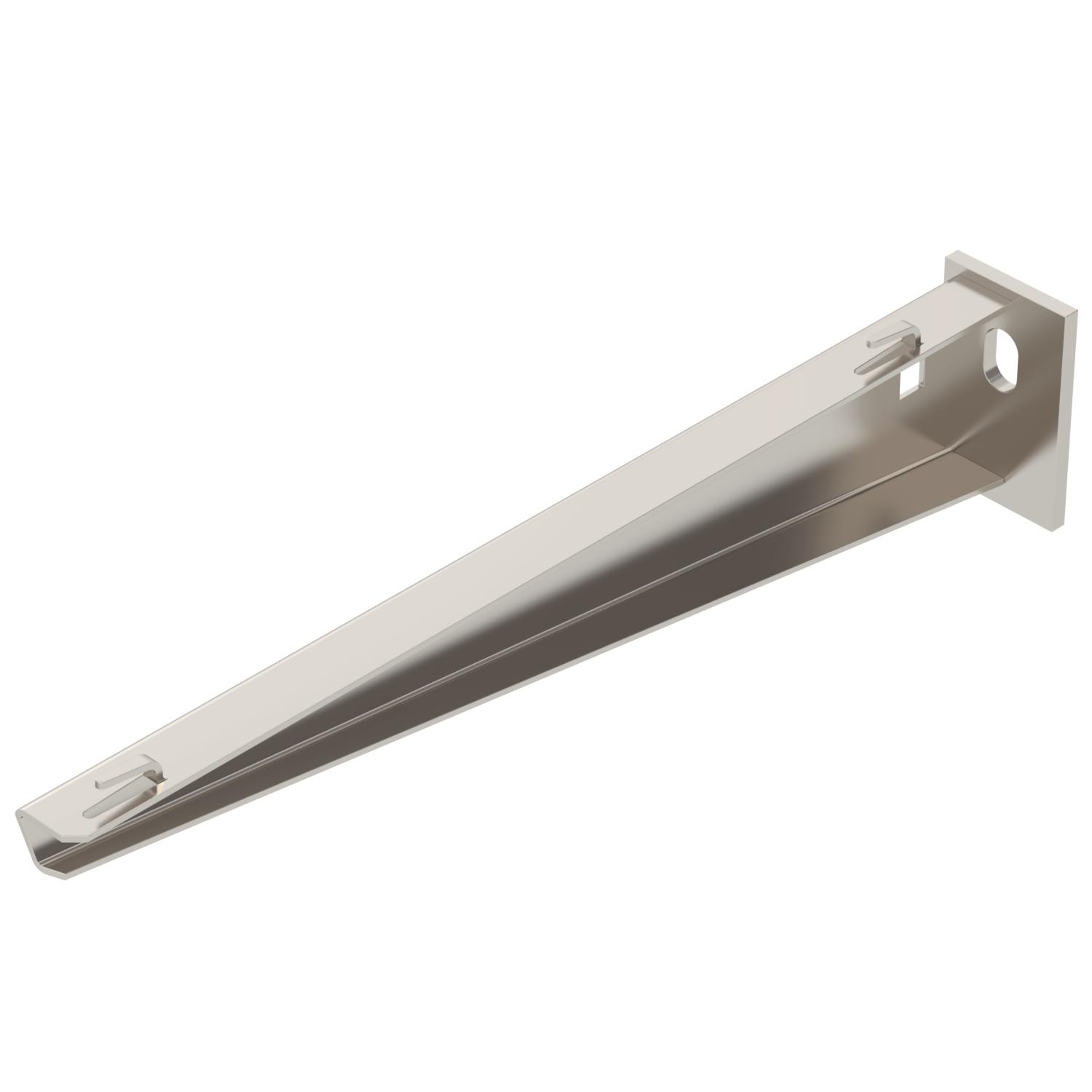

Lehký nástěnný a závěsový výložník s navařenou základovou deskou pro upevnění mřížových žlabů bez šroubů.

Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky.

Technické údaje

Technické údaje

Barva	ocelová
F v kN	1,5 kN
Materiál	Nerez ocel, materiál 1.4307
Nerezová ocel, mořená	Ano
Odpovídá požadavkům ROHS	Ano
Povrch	Holé, dodatečně ošetřeno
Pro šířku max.	300 mm
Pro šířku min.	300

Produktová řada	Řada AW 15
Provedení	Nástěnný a závěsný výložník
Průměr otvoru	11 mm
Rozměr	B310mm
Rozsah úhlu, max.	90 mm
Rozsah úhlu, min.	90 mm
Zachování funkčnosti	Ne

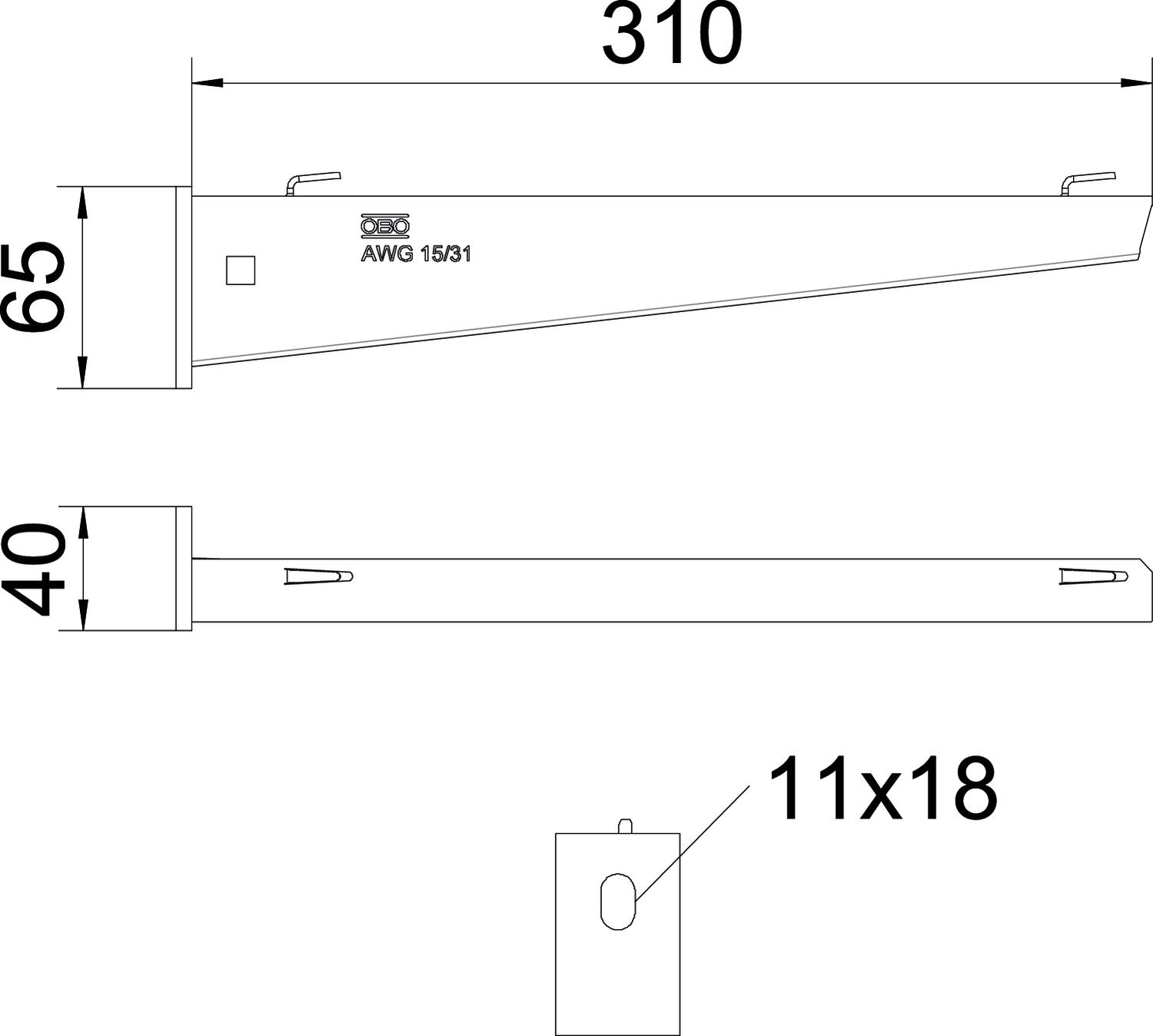

Rozměry

Délka	40 mm
Rozměr H	65 mm
Rozměr A	40 mm

Rozměr B	310 mm
Šířka	310 mm
Výška	65 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	2,3869 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	2,3869 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	Množství
Declared Unit Quantity	1

Technické údaje

Zatěžovací diagram výložníku typu AW G 15

Průhyb konce výložníku při dovoleném zatížení výložníku
Přípustné zatížení výložníku v kN bez zatížení člověkem
Délka výložníku v mm

Všechny typy

Všechny typy

Typ	Šířka	F v kN	Barva	Obj. č.	Množství	Nejm. prod. jedn.
AWG 15 11 A2	110 mm	1,5 kN	ocelová	6420625	Kus	1 Kus
AWG 15 21 A2	210 mm	1,5 kN	ocelová	6420628	Kus	1 Kus
AWG 15 31 A2	310 mm	1,5 kN	ocelová	6420631	Kus	1 Kus
AWG 15 41 A2	410 mm	1,5 kN	ocelová	6420634	Kus	1 Kus
AWG 15 51 A2	510 mm	1,5 kN	ocelová	6420637	Kus	1 Kus
AWG 15 61 A2	610 mm	1,5 kN	ocelová	6420640	Kus	1 Kus
