Nástěnný a závěsový výložník AWG 15 A2 510 | 1,5 | ocelová

Nástěnný a závěsový výložník AWG 15 A2

Obj. č. 6420637 | EAN 4012195058502

Obj. č. / Typ

Šířka

F v kN	1,5 kN

Barva	ocelová

Popis výrobku

Popis výrobku

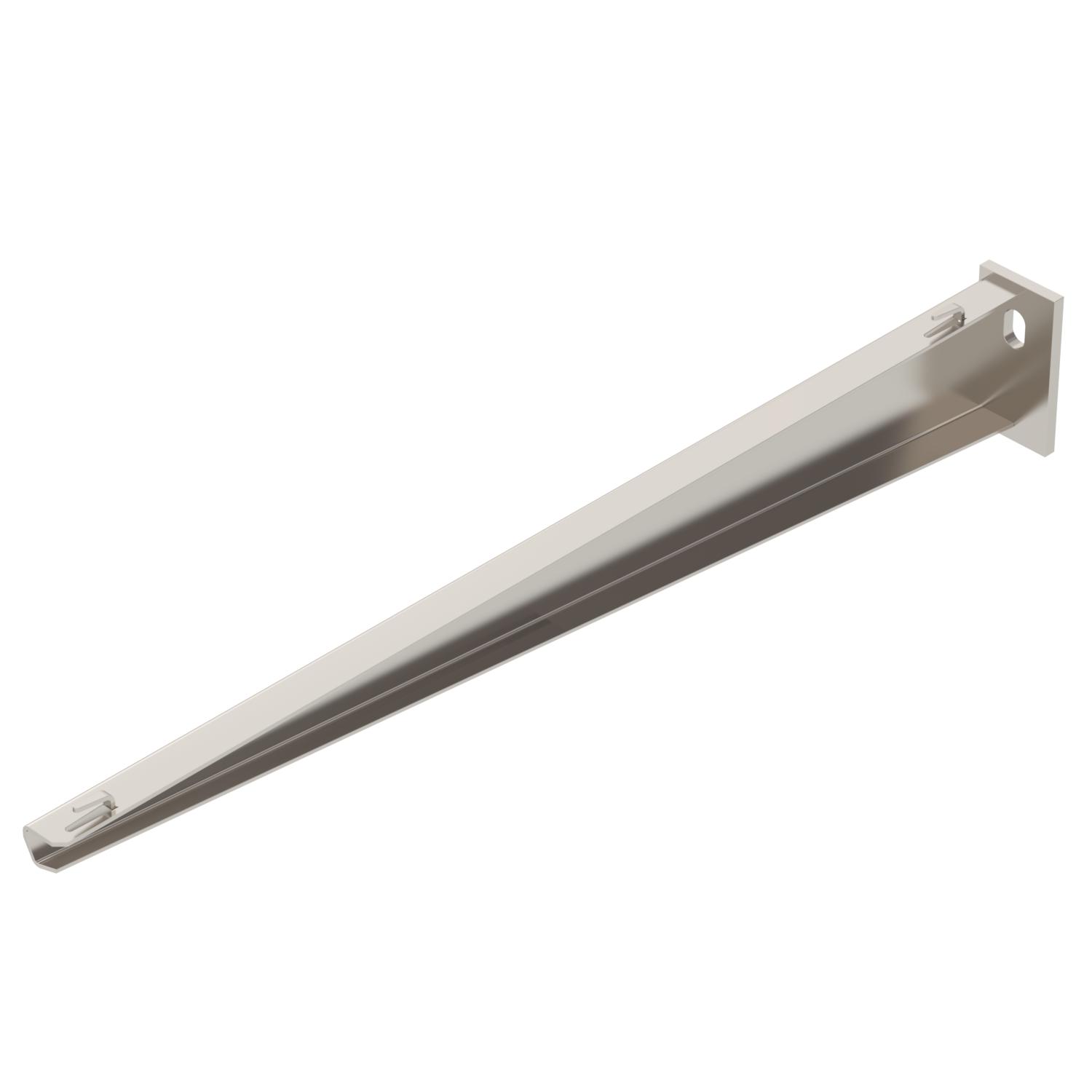

Lehký nástěnný a závěsový výložník s navařenou základovou deskou pro upevnění mřížových žlabů bez šroubů.

Upevnění výložníku na profil U od šířky 400 mm pomocí šroubu se šestihrannou hlavou přes obě bočnice profilu. Použijte pro tento účel vhodné rozpěrky.

Technické údaje

Technické údaje

Barva	ocelová
F v kN	1,5 kN
Materiál	Nerez ocel, materiál 1.4307
Nerezová ocel, mořená	Ano
Povrch	Holé, dodatečně ošetřeno
Pro šířku max.	500 mm
Pro šířku min.	500

Provedení	Nástěnný a závěsný výložník
Průměr otvoru	11 mm
Rozměr	B510mm
Rozsah úhlu, max.	90 mm
Rozsah úhlu, min.	90 mm
Zachování funkčnosti	Ne

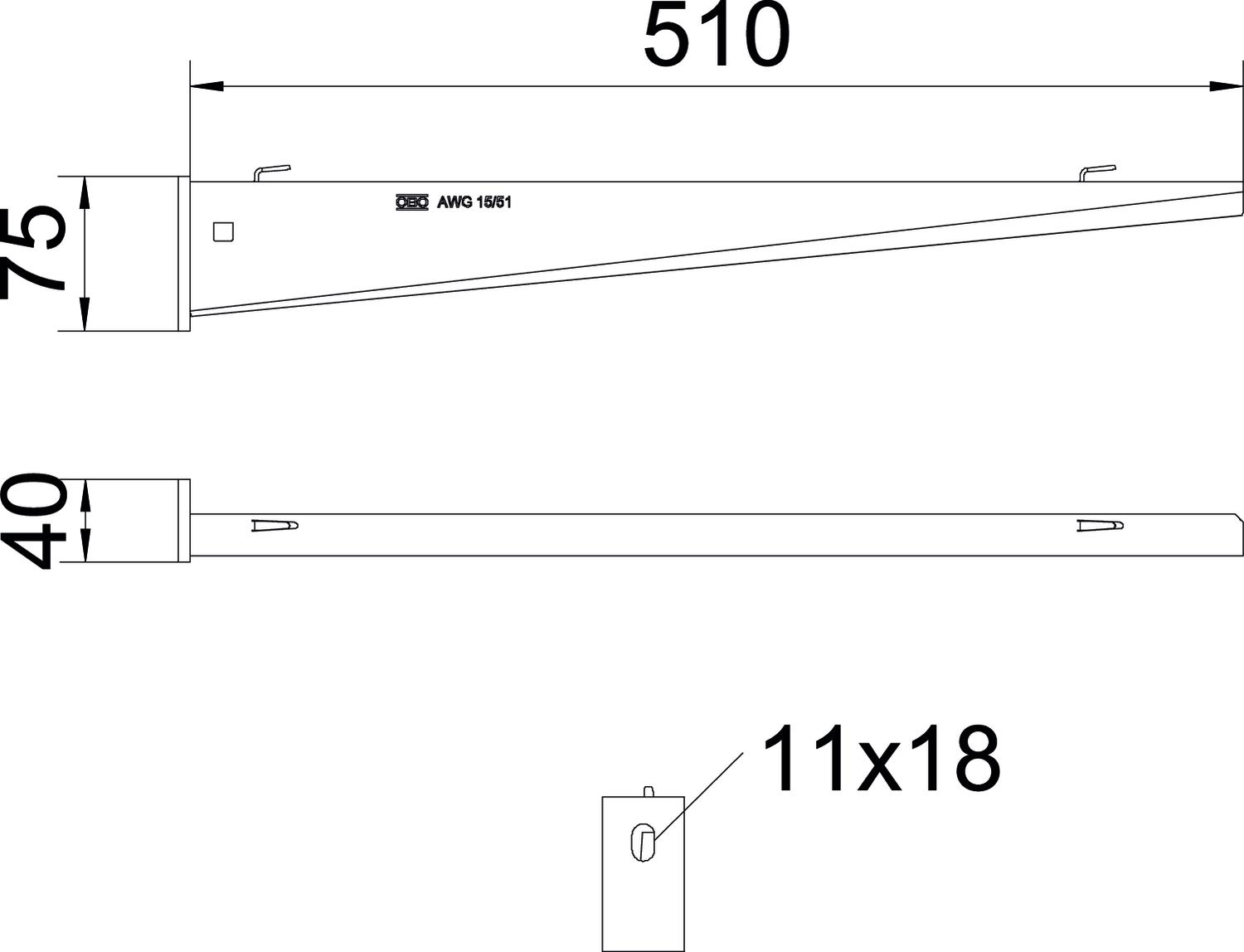

Rozměry

Délka	40 mm
Rozměr H	75 mm
Rozměr A	40 mm

Rozměr B	510 mm
Šířka	510 mm
Výška	75 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	4,2692 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	4,2692 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Technické údaje

Zatěžovací diagram výložníku typu AW G 15

Všechny typy

Všechny typy

Typ	Šířka	F v kN	Barva	Obj. č.	Množství	Nejm. prod. jedn.
AWG 15 11 A2	110 mm	1,5 kN	ocelová	6420625	Kus	1 Kus
AWG 15 21 A2	210 mm	1,5 kN	ocelová	6420628	Kus	1 Kus
AWG 15 31 A2	310 mm	1,5 kN	ocelová	6420631	Kus	1 Kus
AWG 15 41 A2	410 mm	1,5 kN	ocelová	6420634	Kus	1 Kus
AWG 15 51 A2	510 mm	1,5 kN	ocelová	6420637	Kus	1 Kus
AWG 15 61 A2	610 mm	1,5 kN	ocelová	6420640	Kus	1 Kus
