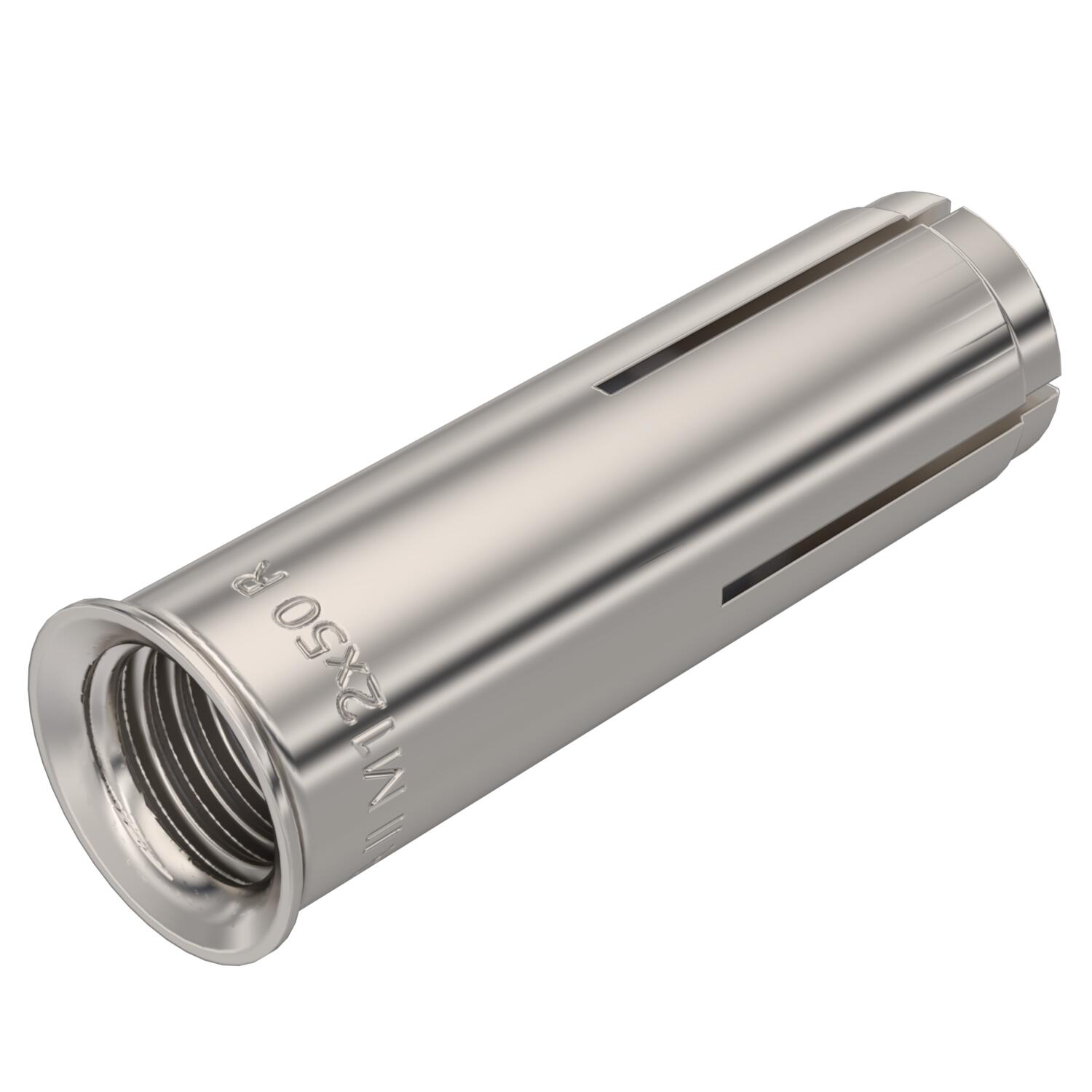

Natloukací kotva pro vícenásobné upevnění A4 50 | M12 | 4,3

Natloukací kotva pro vícenásobné upevnění A4

Obj. č. 3492248 | EAN 4012197507039

Obj. č. / Typ

Délka

Závit

Dovolený zatěžovací rozsah tahové zóny

Popis výrobku

Popis výrobku

Natloukací kotvy pro vícenásobné upevnění, s vnitřním závitem v ocelovém provedení, pro kotvení např. kabelových nosných systémů, konzol, ocelových konstrukcí atd. do betonu bez trhlin v interiéru i ve venkovních prostorách. K natlučení kladivem. S tvarovaným okrajem, který zamezuje vtažení do vyvrtaného otvoru. Nerezavějící a vysoce odolná proti korozi. Dutinka kotvy se po zatlučení vnitřního kolíku, například ručním montážním nástrojem EHS M, napne proti stěně s vyvrtaným otvorem. Otestovaná požární odolnost, třída požární odolnosti R 120 podle Evropského technického schválení ETA-07/0135 pro beton.

Technické údaje

Technické údaje

Atesty k dispozici	Ano
Barva	ocelová
Dovolený zatěžovací rozsah tahové zóny	4,3
Druh závitu	metrický
Hloubka vrtaného otvoru	50 mm
Hloubka zašroubování, max.	22 mm
Hloubka zašroubování, min.	12 mm
Materiál	Nerez ocel

Metrický závit	12
Provedení	Úder
Rozměr	M12x50
Samovrtný	Ne
Upevňovací přípravek	ostatní
Vhodné pro materiál	Beton, Přírodní kámen
Závit	M12
Způsob montáže hmoždinky, kotvy	Montáž se zasunutím kotvy předem

Rozměry

Délka	50 mm

Rozměr L	50 mm

Všechny typy

Všechny typy

Typ	Délka	Závit	Dovolený zatěžovací rozsah tahové zóny	Obj. č.	Množství	Nejm. prod. jedn.
EA II M 6x25	25 mm	M6	1	3492200	Kus	100 Kus
EA II M 8x25	25 mm	M8	1,4	3492206	Kus	100 Kus
EA II M 8x30	30 mm	M8	2	3492208	Kus	100 Kus
EA II M 10x25	25 mm	M10	1,9	3492214	Kus	50 Kus
EA II M 10x30	30 mm	M10	2	3492216	Kus	50 Kus
EA II M 10x40	40 mm	M10	3	3492218	Kus	50 Kus
EA II M 12x25	25 mm	M12	1,9	3492224	Kus	50 Kus
EA II M 12x50	50 mm	M12	4,3	3492230	Kus	50 Kus
EA II M 8x40 A4	40 mm	M8	2	3492240	Kus	50 Kus
EA II M 10x40 A4	40 mm	M10	3	3492244	Kus	50 Kus
EA II M 12x50 A4	50 mm	M12	4,3	3492248	Kus	50 Kus
