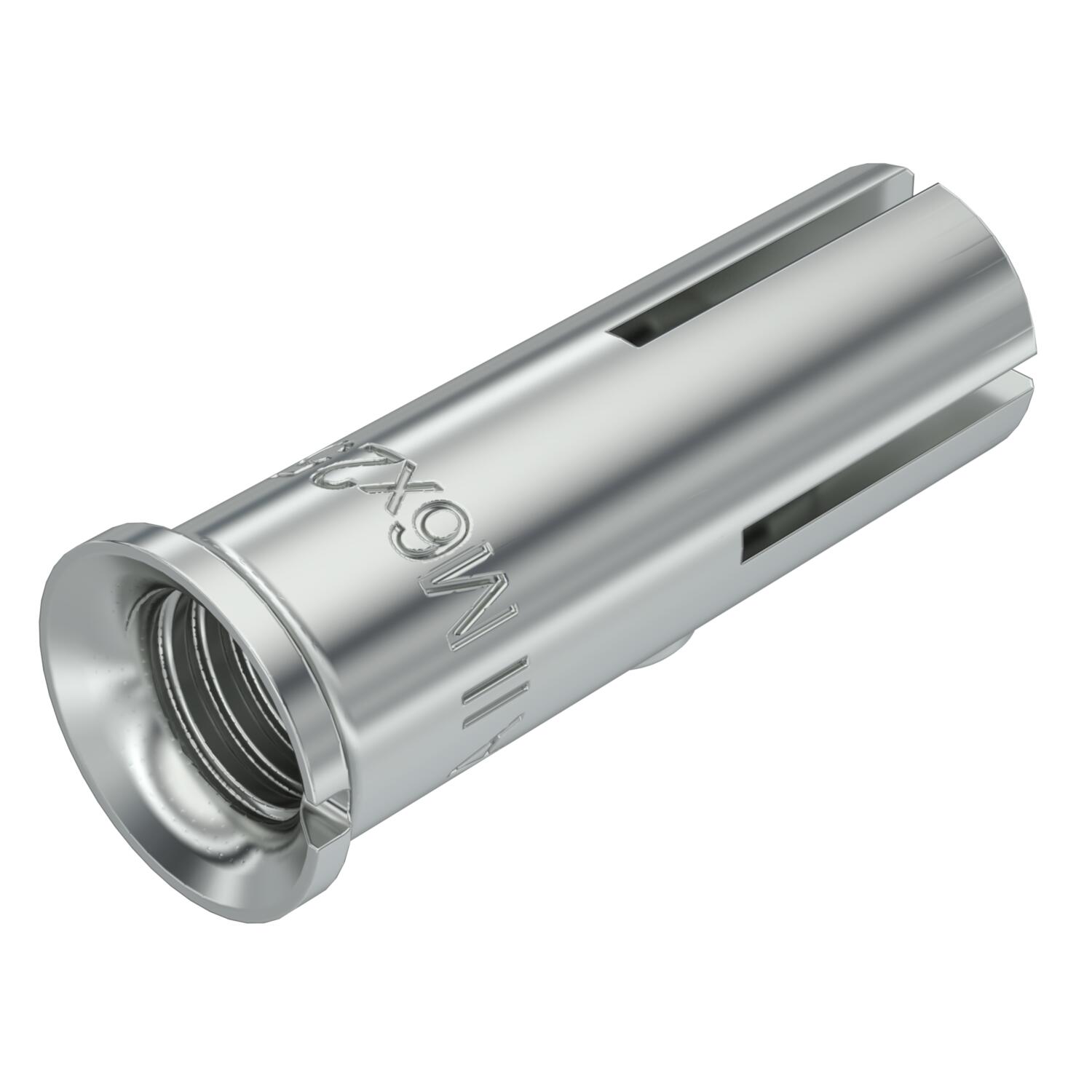

Natloukací kotva pro vícenásobné upevnění G 25 | M6 | 1

Natloukací kotva pro vícenásobné upevnění G

Obj. č. 3492200 | EAN 4012197507046

Obj. č. / Typ

Délka

Závit

Dovolený zatěžovací rozsah tahové zóny

Popis výrobku

Popis výrobku

Natloukací kotvy pro vícenásobné upevnění, s vnitřním závitem v ocelovém provedení, pro kotvení např. kabelových nosných systémů, konzol, ocelových konstrukcí atd. do betonu bez trhlin v interiéru i ve venkovních prostorách. K natlučení kladivem. S tvarovaným okrajem, který zamezuje vtažení do vyvrtaného otvoru. Nerezavějící a vysoce odolná proti korozi. Dutinka kotvy se po zatlučení vnitřního kolíku, například ručním montážním nástrojem EHS M, napne proti stěně s vyvrtaným otvorem. Otestovaná požární odolnost, třída požární odolnosti R 120 podle Evropského technického schválení ETA-07/0135 pro beton.

Technické údaje

Technické údaje

Atesty k dispozici	Ano
Barva	pozinkováno
Dovolený zatěžovací rozsah tahové zóny	1
Druh závitu	metrický
Hloubka vrtaného otvoru	25 mm
Hloubka zašroubování, max.	14 mm
Hloubka zašroubování, min.	6 mm
Materiál	Ocel
Metrický závit	6

Povrch	Galvanicky pozinkováno
Provedení	Úder
Průměr vrtaného otvoru, min.	8 mm
Rozměr	M6x25
Samovrtný	Ne
Upevňovací přípravek	ostatní
Vhodné pro materiál	Beton, Přírodní kámen
Závit	M6
Způsob montáže hmoždinky, kotvy	Montáž se zasunutím kotvy předem

Rozměry

Délka	25 mm

Rozměr L	25 mm

Všechny typy

Všechny typy

Typ	Délka	Závit	Dovolený zatěžovací rozsah tahové zóny	Obj. č.	Množství	Nejm. prod. jedn.
EA II M 6x25	25 mm	M6	1	3492200	Kus	100 Kus
EA II M 8x25	25 mm	M8	1,4	3492206	Kus	100 Kus
EA II M 8x30	30 mm	M8	2	3492208	Kus	100 Kus
EA II M 10x25	25 mm	M10	1,9	3492214	Kus	50 Kus
EA II M 10x30	30 mm	M10	2	3492216	Kus	50 Kus
EA II M 10x40	40 mm	M10	3	3492218	Kus	50 Kus
EA II M 12x25	25 mm	M12	1,9	3492224	Kus	50 Kus
EA II M 12x50	50 mm	M12	4,3	3492230	Kus	50 Kus
EA II M 8x40 A4	40 mm	M8	2	3492240	Kus	50 Kus
EA II M 10x40 A4	40 mm	M10	3	3492244	Kus	50 Kus
EA II M 12x50 A4	50 mm	M12	4,3	3492248	Kus	50 Kus
