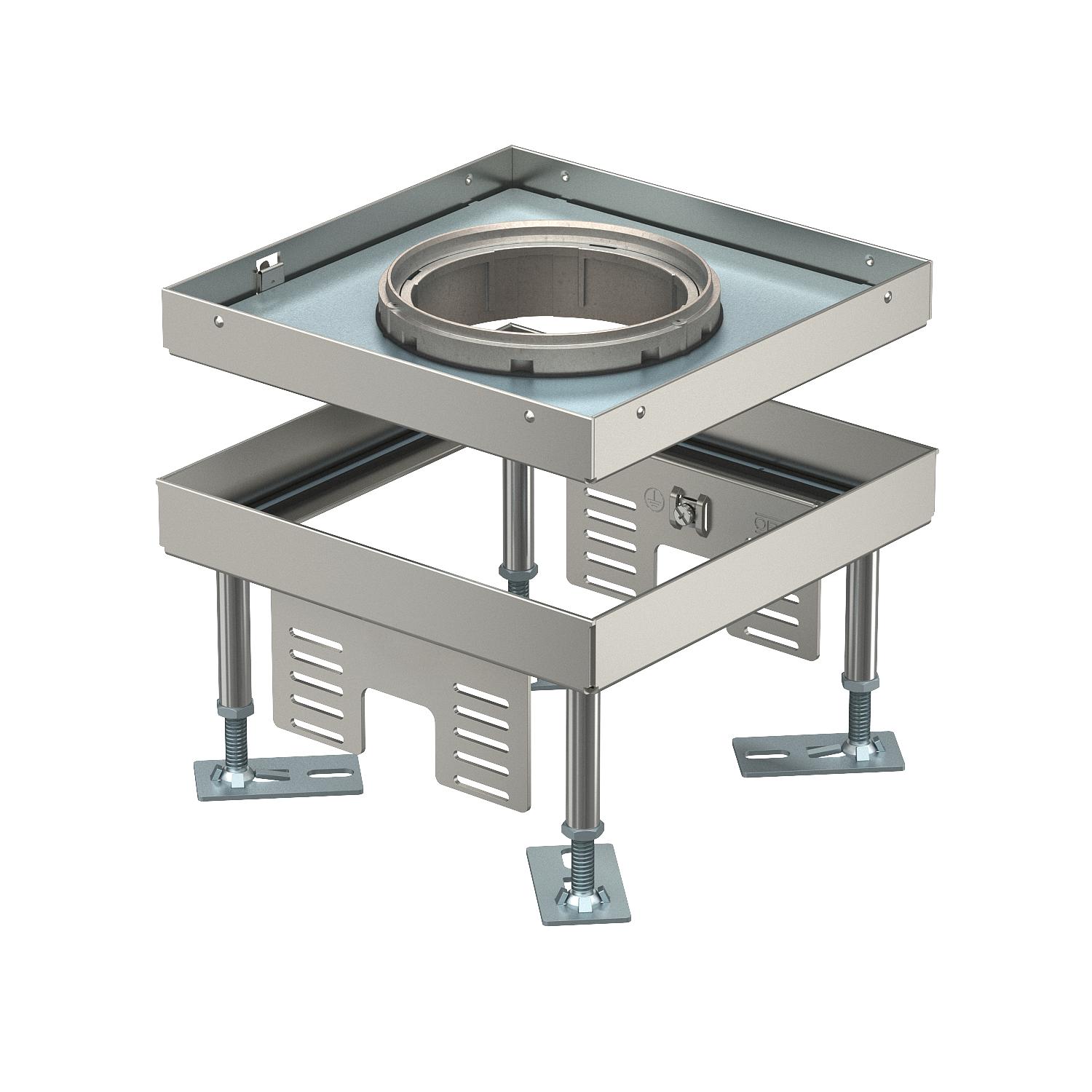

Nivelizovatelná kazeta pro vysoká zatížení pro tubus, RKFNSL, jmenovitá velikost 4, ušlechtilá ocel
Obj. č. 7408926 | EAN 4012197278250
- Popis výrobku
-
Popis výrobkuNivelizovatelná čtvercová kazeta pro vysoká zatížení, pro tubus, jmenovitá velikost 4 k vestavbě instalačních přístrojů do kanálových systémů nebo dvojitých a dutých podlah se suchou nebo mokrou údržbou v interiéru. Zátěžová třída 1 až 10 kN.
Pro instalaci 2 univerzálních nosičů UT3 pro 4 jednotlivé instalační přístroje s nosným kroužkem/nosnou konzolou nebo 6 přístrojů Modul 45®. Lze instalovat 2 kryty APMT2. Tubus není součástí dodávky.
-
- Technické údaje
-

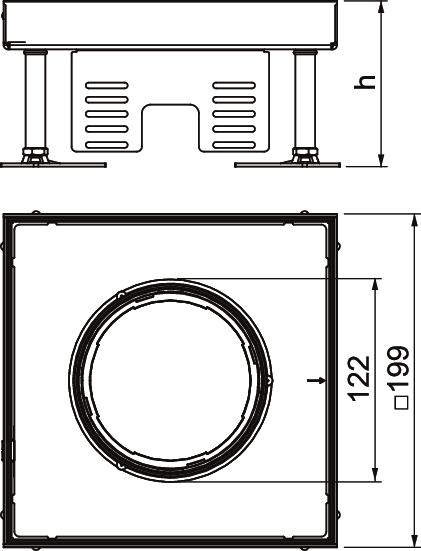

Rozměry
Délka 199 mm Délka – montážní rozměr 201 mm Hloubka vestavby 105 mm Jmenovitá velikost pro přístrojové jednotky 4 Materiál Nerez ocel Nivelační rozsah, max. 150 mm Nivelační rozsah, min. 105 mm Normaa EN 50085-2-2 Oddělitelné Ne Počet osaditelných přístrojů 6 Počet univerzálních nosičů 2 x UT3 Počet vývodů vedení 1 Přístrojové nosiče k uchycení přístrojových vložek Ne Provedení Čtvercová Provedení pro vysoká zatížení Ano Provedení vývodu vedení Zápustný tubus Rozměr 199x199x100 Rozměr h 105 mm Schválení VDE Šířka 199 mm Šířka – montážní rozměr 201 mm Stupeň krytí (IP) při nepoužívání IP55 Stupeň krytí (IP) při používání IP20 Stupeň ochrany – kód IK IK10 Tloušťka podlahové krytiny 15 mm Třída vysokého zatížení 10 kN (OBO SL1) Typ montážního systému UT3 Údržba podlahy mokré Vhodné pro vestavbu do duté podlahy Ano Vhodné pro vestavbu do dvojité podlahy Ano Výřez ve dně / montážní otvor 201x201 Výška 105 mm Výška podlahy, max. 150 mm Výška podlahy, min. 105 mm - Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Tubus s krycím plechem a manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu
TUK2 GV 7428140 1 Kus
Tubus s drážkou pro podlahovou krytinu, s manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu
TUK2 G4 7428142 1 Kus - Ke stažení
-
Datový list RKFN3 4 V SL1 15 / 7408926 , 0.24MB , pdfEU prohlášení o shodě RKFN3 4 V SL1 15 / 7408926 , 0.17MB , pdfREACH Prohlášení o shodě RKFN3 4 V SL1 15 / 7408926 , 0.13MB , pdfRoHS Prohlášení o shodě RKFN3 4 V SL1 15 / 7408926 , 0.13MB , pdf
