Nivelizovatelná kazeta pro vysoká zatížení pro tubus, RKFNSL, jmenovitá velikost 4, ušlechtilá ocel 110 | 155 | 20 | 110 | 4 | IP55

Nivelizovatelná kazeta pro vysoká zatížení pro tubus, RKFNSL, jmenovitá velikost 4, ušlechtilá ocel

Obj. č. 7408928 | EAN 4012197278267

Obj. č. / Typ

Výška podlahy, min.

Výška podlahy, max.

Tloušťka podlahové krytiny

Rozměr h

Jmenovitá velikost pro přístrojové jednotky	4

Stupeň krytí (IP) při nepoužívání	IP55

Popis výrobku

Popis výrobku

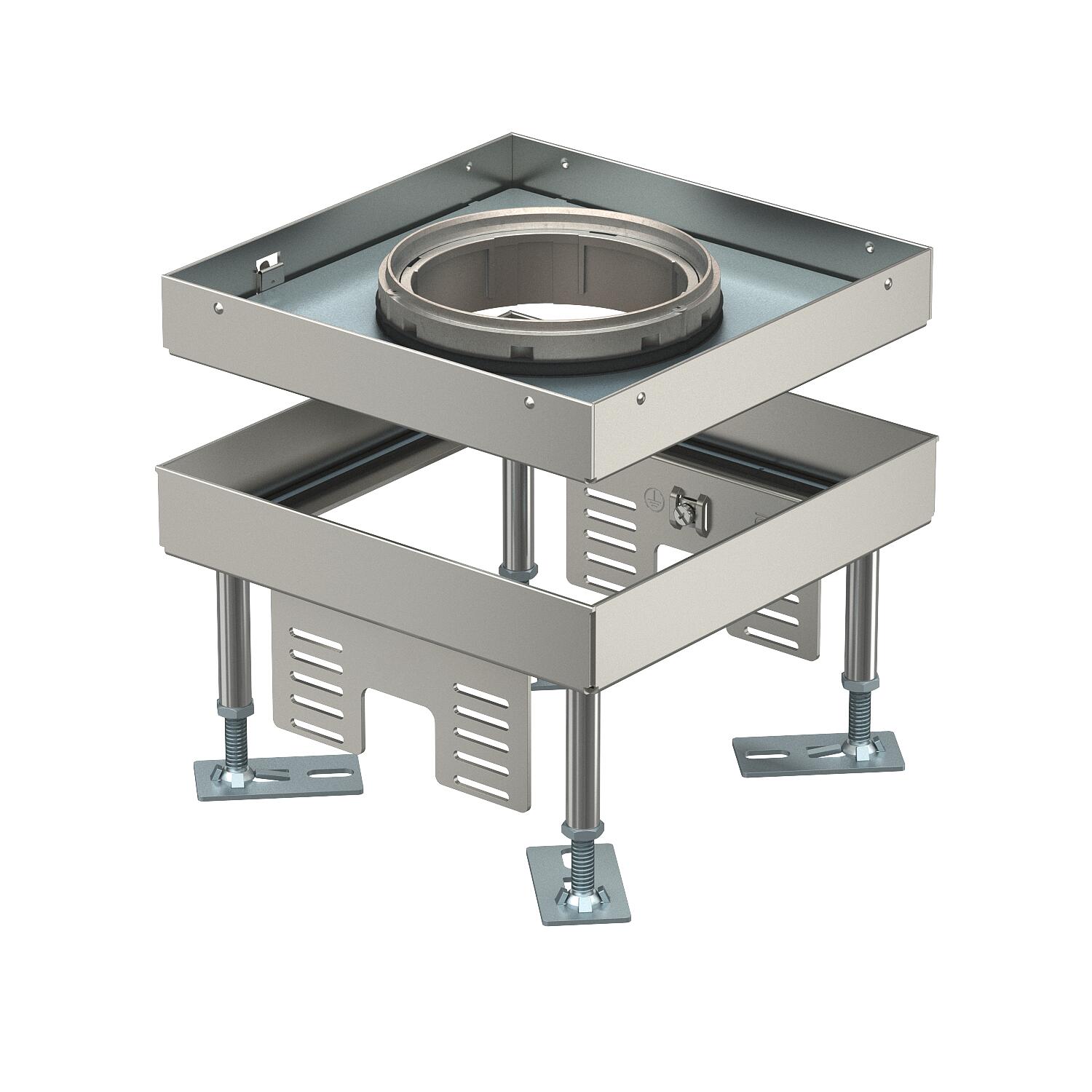

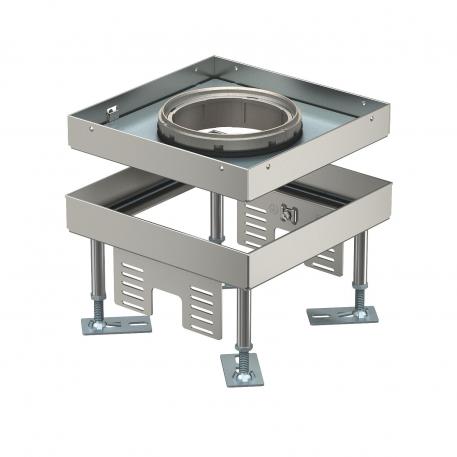

Nivelizovatelná čtvercová kazeta pro vysoká zatížení, pro tubus, jmenovitá velikost 4 k vestavbě instalačních přístrojů do kanálových systémů nebo dvojitých a dutých podlah se suchou nebo mokrou údržbou v interiéru. Zátěžová třída 1 až 10 kN.
Pro instalaci 2 univerzálních nosičů UT3 pro 4 jednotlivé instalační přístroje s nosným kroužkem/nosnou konzolou nebo 6 přístrojů Modul 45®. Lze instalovat 2 kryty APMT2. Tubus není součástí dodávky.

Technické údaje

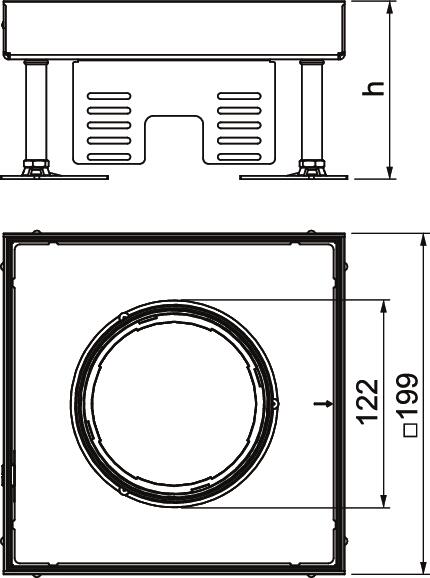

Rozměry

Délka	199 mm
Délka – montážní rozměr	201 mm
Hloubka vestavby	110 mm
Jmenovitá velikost pro přístrojové jednotky	4
Materiál	Nerez ocel
Nivelační rozsah, max.	155 mm
Nivelační rozsah, min.	110 mm
Normaa	EN 50085-2-2
Oddělitelné	Ne
Počet osaditelných přístrojů	6
Počet univerzálních nosičů	2 x UT3
Počet vývodů vedení	1
Přístrojové nosiče k uchycení přístrojových vložek	Ne
Provedení	Čtvercová
Provedení pro vysoká zatížení	Ano
Provedení vývodu vedení	Zápustný tubus
Rozměr	199x199x105

Rozměr h	110 mm
Schválení	VDE
Šířka	199 mm
Šířka – montážní rozměr	201 mm
Stupeň krytí (IP) při nepoužívání	IP55
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Tloušťka podlahové krytiny	20 mm
Třída vysokého zatížení	10 kN (OBO SL1)
Typ montážního systému	UT3
Údržba podlahy	mokré
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výřez ve dně / montážní otvor	201x201
Výška	110 mm
Výška podlahy, max.	155 mm
Výška podlahy, min.	110 mm

Všechny typy

Všechny typy

Typ	Výška podlahy, min.	Výška podlahy, max.	Tloušťka podlahové krytiny	Rozměr h	Jmenovitá velikost pro přístrojové jednotky	Stupeň krytí (IP) při nepoužívání	Obj. č.	Množství	Nejm. prod. jedn.
RKFN3 4 V SL1 15	105 mm	150 mm	15 mm	105 mm	4	IP55	7408926	Kus	1 Kus
RKFN3 4 V SL1 20	110 mm	155 mm	20 mm	110 mm	4	IP55	7408928	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Tubus s krycím plechem a manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu	TUK2 GV	7428140	Kus	1 Kus
Tubus s drážkou pro podlahovou krytinu, s manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu	TUK2 G4	7428142	Kus	1 Kus
