Poznámka: Výroba tohoto výrobku bude ukončena.

Nosníková svorka, multifunkční | 30 | 30 | | | 30 | | 2 | 8

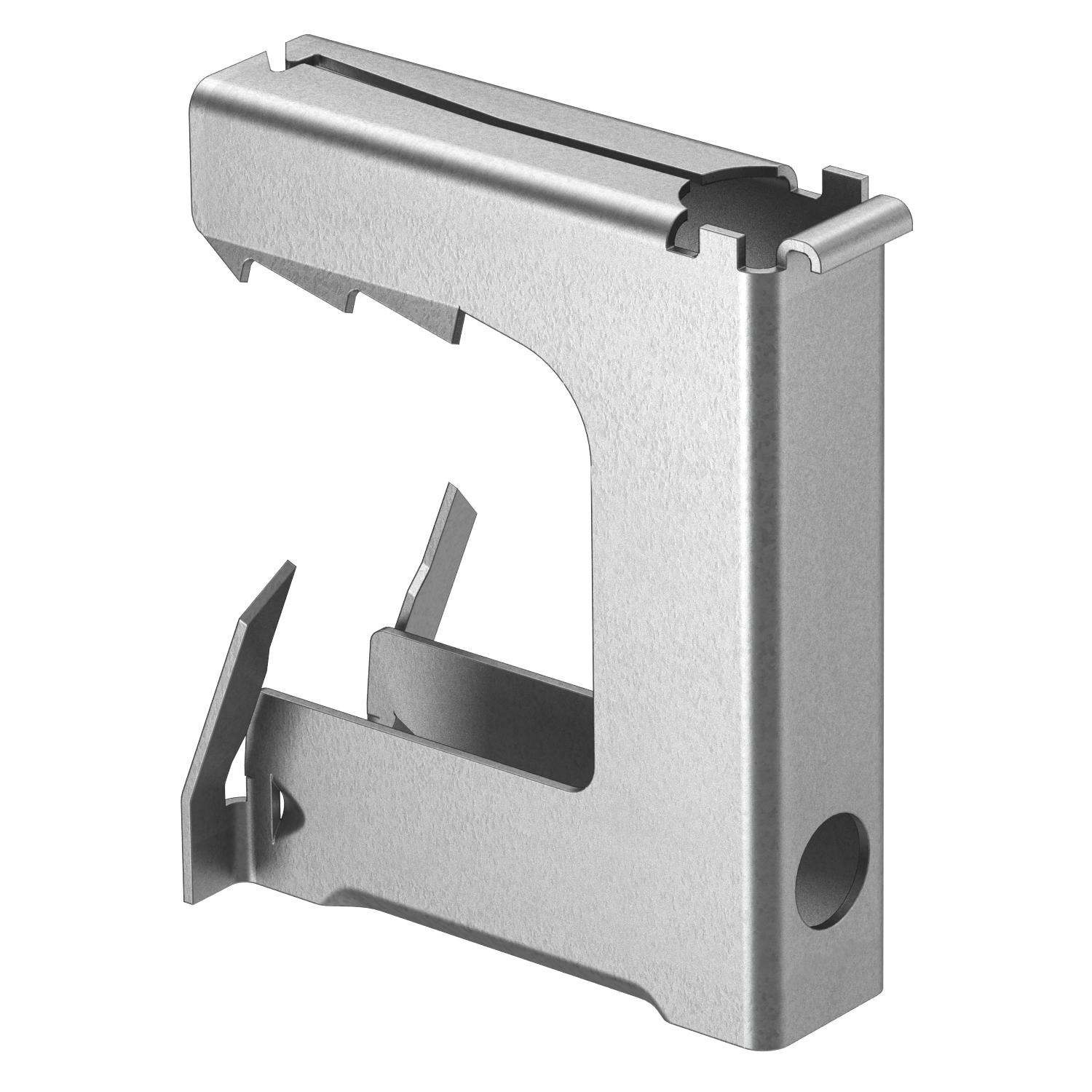

Nosníková svorka, multifunkční

Obj. č. 1485140 | EAN 4012195928126

Obj. č. / Typ

Šířka

Výška

Rozměr B

Tloušťka příruby F min.

Tloušťka příruby F max.

Popis výrobku

Popis výrobku

Multifunkční nosníková svorka je vhodná k upevnění kabelů, chrániček a kabelových tras k ocelovým nosníkům libovolné velikosti (jeden klips pro všechny aplikace). Nosníková svorka je při tom díky různým možnostem upevnění variabilně použitelná. Montáž nosníkové svorky je velice rychlá a efektivní – není potřeba žádné svařování a vrtání. Montuje se jednoduše natlučením, resp. nasunutím. Nosníkovou svorku je možné používat v interiéru i ve venkovním prostoru.

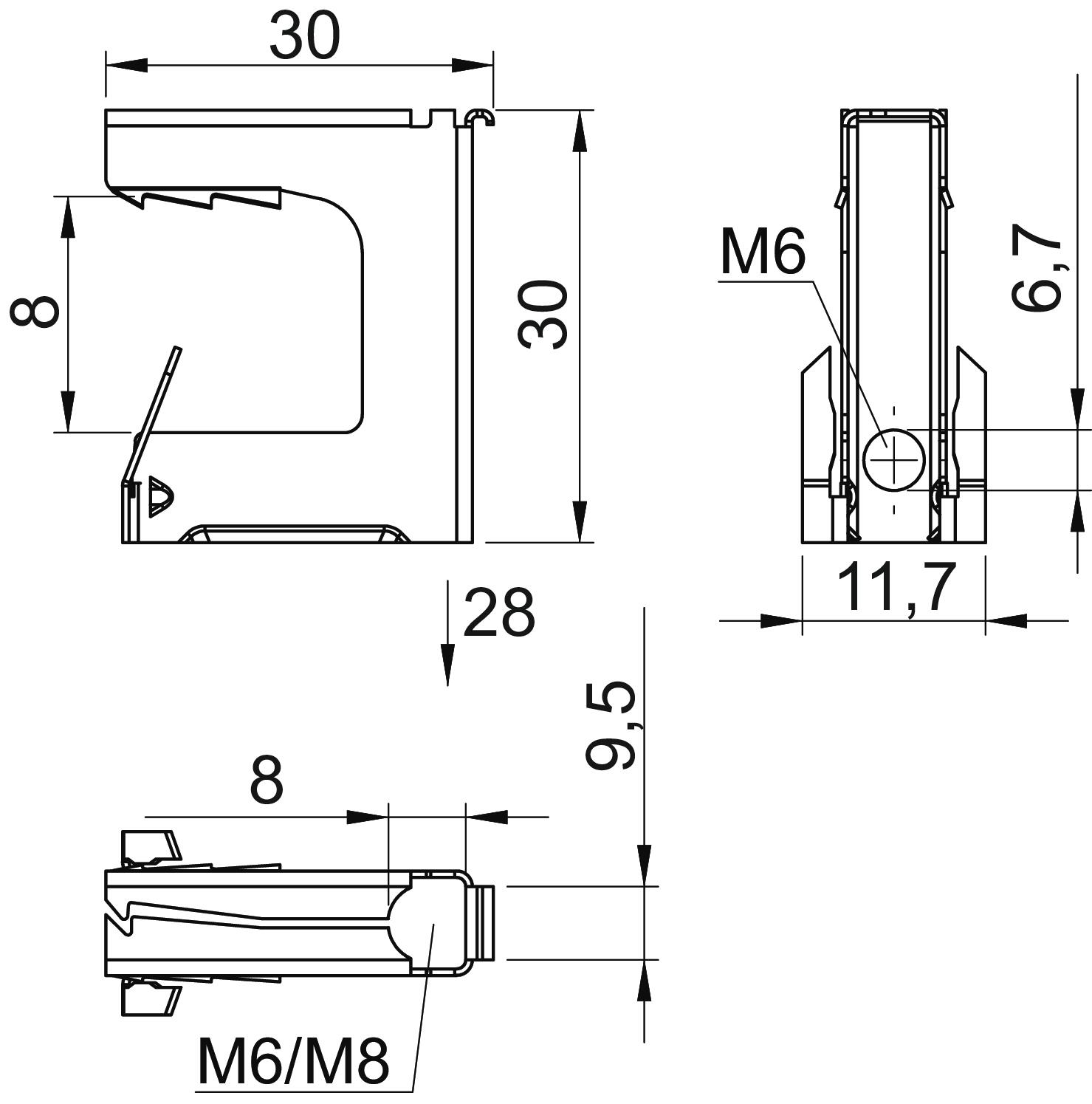

Technické údaje

Technické údaje

Druh připojení / připojovací součást	ostatní
Materiál	Ocel
Nastavitelný závěs	Ne
Povrch	zinkováno, MAGNI 565
Rozměr	2-8mm
Rozměr e	27 mm
Rozměr G (mm)	20
Rozměr H	30 mm
Rozměr A	8 mm
Rozměr B	30 mm

Rozměr D	11,7 mm
Rozměr F	28 mm
Šířka	30 mm
Tloušťka příruby F max.	8 mm
Tloušťka příruby F min.	2 mm
Výška	30 mm
Zatížení na mezi pevnosti	1,2 kN
Zavěšeno	Ne
Způsob upevnění	Svěrné

Všechny typy

Všechny typy

Typ	Šířka	Výška	Rozměr B	Tloušťka příruby F min.	Tloušťka příruby F max.	Obj. č.	Množství	Nejm. prod. jedn.
TK MULTI 8	30 mm	30 mm	30 mm	2 mm	8 mm	1485140	Kus	100 Kus
TK MULTI 16	32 mm	38 mm	32 mm	8 mm	16 mm	1485144	Kus	100 Kus
TK MULTI 24	42 mm	48 mm	42 mm	16 mm	24 mm	1485148	Kus	50 Kus
