Poznámka: Výroba tohoto výrobku bude ukončena.

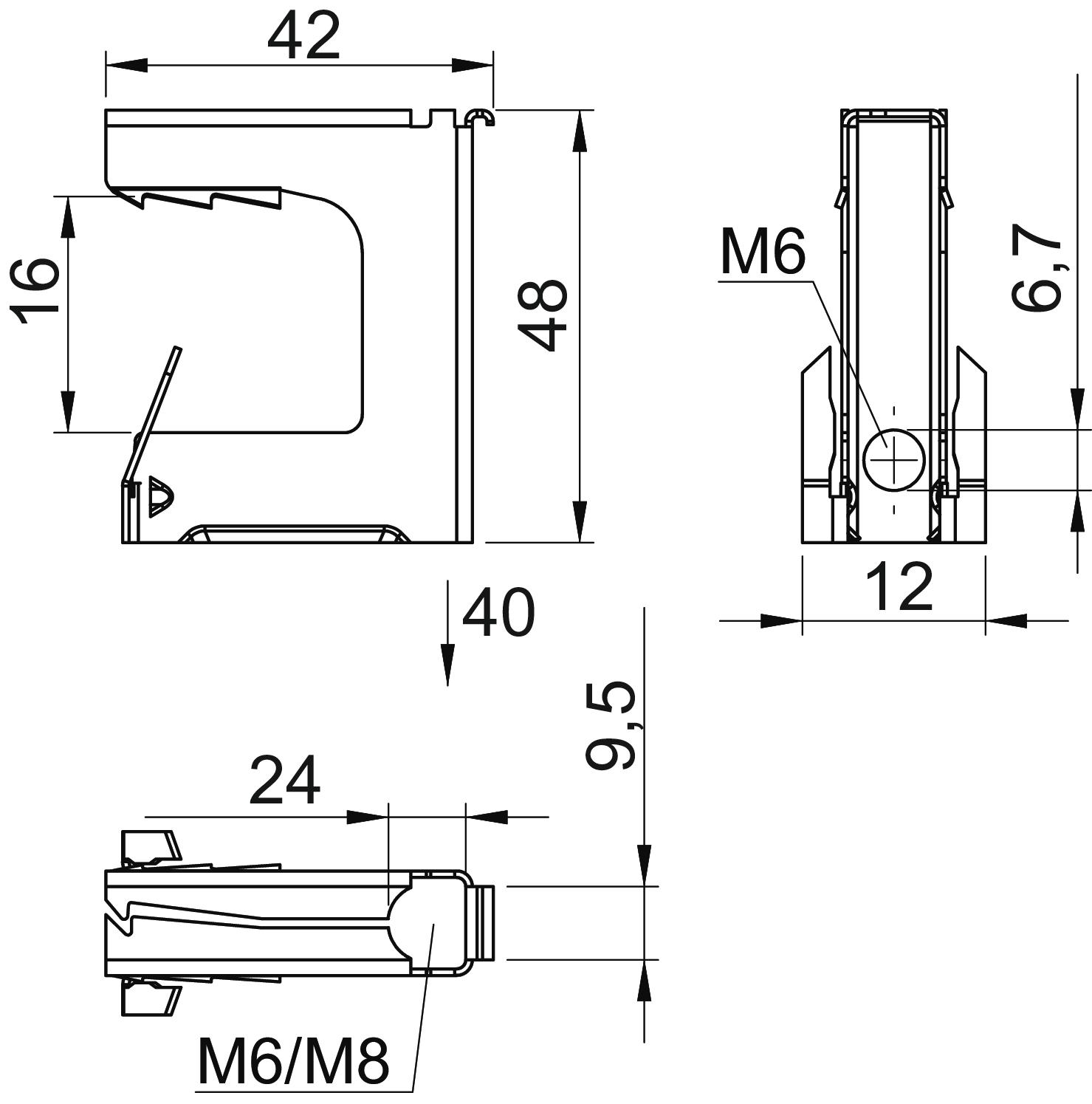

Nosníková svorka, multifunkční | 42 | 48 | | | 42 | | 16 | 24

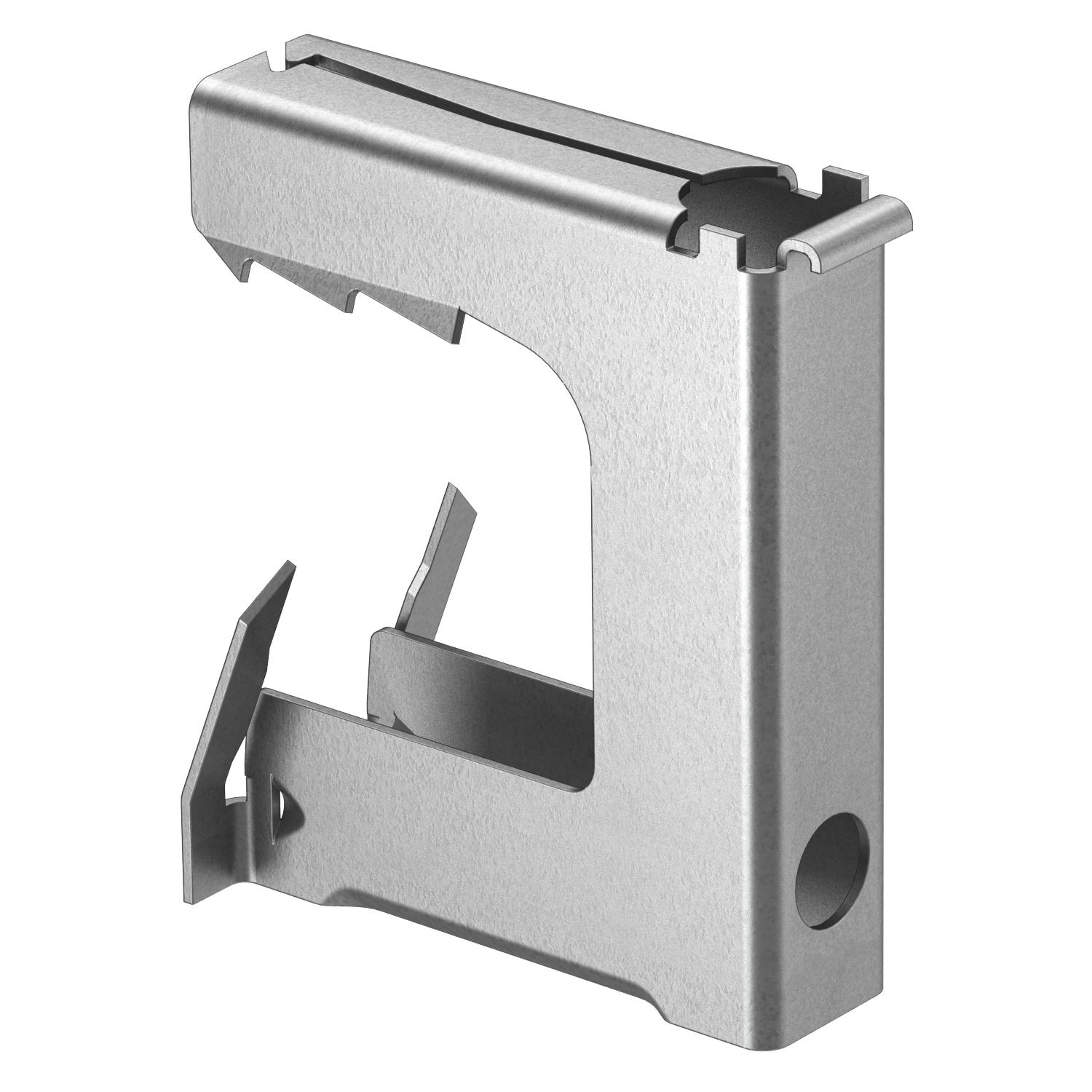

Nosníková svorka, multifunkční

Obj. č. 1485148 | EAN 4012195928140

Obj. č. / Typ

Šířka

Výška

Rozměr B

Tloušťka příruby F min.

Tloušťka příruby F max.

Popis výrobku

Popis výrobku

Multifunkční nosníková svorka je vhodná k upevnění kabelů, chrániček a kabelových tras k ocelovým nosníkům libovolné velikosti (jeden klips pro všechny aplikace). Nosníková svorka je při tom díky různým možnostem upevnění variabilně použitelná. Montáž nosníkové svorky je velice rychlá a efektivní – není potřeba žádné svařování a vrtání. Montuje se jednoduše natlučením, resp. nasunutím. Nosníkovou svorku je možné používat v interiéru i ve venkovním prostoru.

Technické údaje

Technické údaje

Druh připojení / připojovací součást	ostatní
Materiál	Ocel
Nastavitelný závěs	Ne
Povrch	zinkováno, MAGNI 565
Rozměr	16-24mm
Rozměr d min.	12 mm
Rozměr e	38,2 mm
Rozměr G (mm)	28
Rozměr H	48 mm
Rozměr A	24 mm

Rozměr B	42 mm
Rozměr F	40 mm
Šířka	42 mm
Tloušťka příruby F max.	24 mm
Tloušťka příruby F min.	16 mm
Výška	48 mm
Zatížení na mezi pevnosti	1,2 kN
Zavěšeno	Ne
Způsob upevnění	Svěrné

Všechny typy

Všechny typy

Typ	Šířka	Výška	Rozměr B	Tloušťka příruby F min.	Tloušťka příruby F max.	Obj. č.	Množství	Nejm. prod. jedn.
TK MULTI 8	30 mm	30 mm	30 mm	2 mm	8 mm	1485140	Kus	100 Kus
TK MULTI 16	32 mm	38 mm	32 mm	8 mm	16 mm	1485144	Kus	100 Kus
TK MULTI 24	42 mm	48 mm	42 mm	16 mm	24 mm	1485148	Kus	50 Kus
