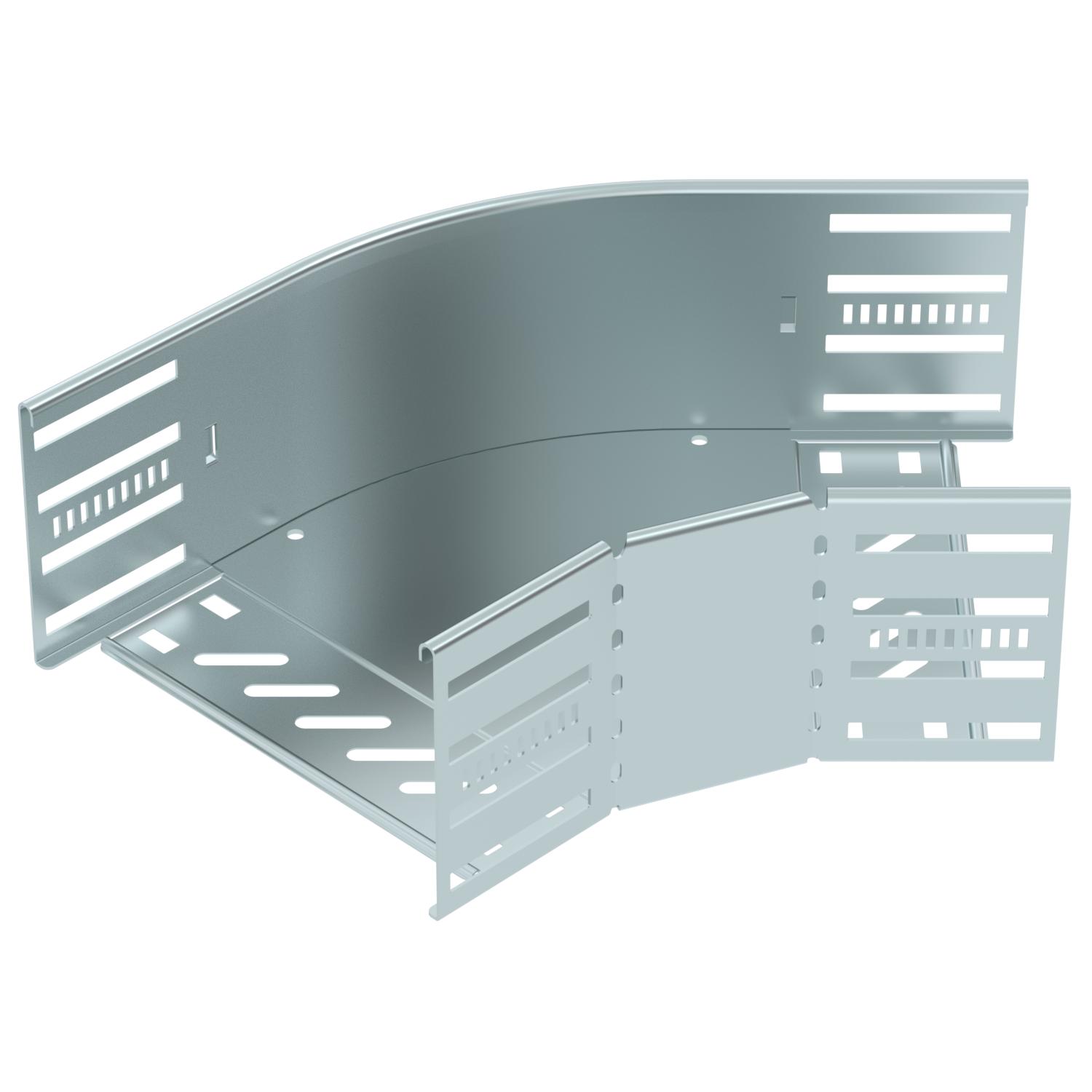

Oblouk 45°, bočnice 110 FS 200 | Ocel | pásově zinkováno | pozinkováno

Oblouk 45°, bočnice 110 FS

Obj. č. 6036302 | EAN 4012197345587

Obj. č. / Typ

Šířka

Materiál	Ocel

Povrch	pásově zinkováno

Barva	pozinkováno

Popis výrobku

Popis výrobku

Oblouk 45° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.

Technické údaje

Technické údaje

Barva	pozinkováno
Děrování bočnice	Ano
Doporučený počet šroubů	20 St.
Druh spojky kabelového nosného systému	Šroubovaný / upevněný svorkami
Konstrukce	Pevný oblouk
Materiál	Ocel
Montážní děrování ve dně	Ano
Nerezová ocel, mořená	Ne
Odbočení (úhel)	45°
Povrch	pásově zinkováno
Provedení pro velká rozpětí	Ne

Provedení spojky	Integrovaná spojka
Rozměr	110x200
Rozmístění otvorů NATO	Ne
S vrchním dílem	Ne
Teplotní rozsah použití, max.	120 °C
Teplotní rozsah použití, min.	-20 °C
tloušťka bočnice	1,25 mm
Tloušťka materiálu dna	0,8 mm
Tloušťka plechu	0,8 mm
Zachování funkčnosti	Ne
Změna směru	vodorovný

Rozměry

Rozměr B	200 mm
Šířka	200 mm

Výška	110 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolébky po bránu	3,2567 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	3,2567 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Množství
Declared Unit Quantity (LCA)	1

Všechny typy

Všechny typy

Typ	Šířka	Materiál	Povrch	Barva	Obj. č.	Množství	Nejm. prod. jedn.
RB 45 110 FS	100 mm	Ocel	pásově zinkováno	pozinkováno	6036300	Kus	1 Kus
RB 45 120 FS	200 mm	Ocel	pásově zinkováno	pozinkováno	6036302	Kus	1 Kus
RB 45 130 FS	300 mm	Ocel	pásově zinkováno	pozinkováno	6036304	Kus	1 Kus
RB 45 140 FS	400 mm	Ocel	pásově zinkováno	pozinkováno	6036306	Kus	1 Kus
RB 45 160 FS	600 mm	Ocel	pásově zinkováno	pozinkováno	6036310	Kus	1 Kus
